Terme

Zuletzt geändert:

Im mathematischen Sinne ermöglicht ein "Term" die Definition von benutzerdefinierten Datenpunkten auf Anlagenebene unter Verwendung Ihrer eigenen Formel, die für die verwendeten Variablen für jeden verfügbaren Zeitstempel ausgewertet wird.

Der Term editor in VCOM ermöglicht es Ihnen, gemessene Daten aus Ihrer Anlage zu verarbeiten und Key Performance Indicators zu generieren. Terme sind Bestandteil von Diagrammen, Simulationen, KPIs, Auswertungen und bestimmten Portlets.

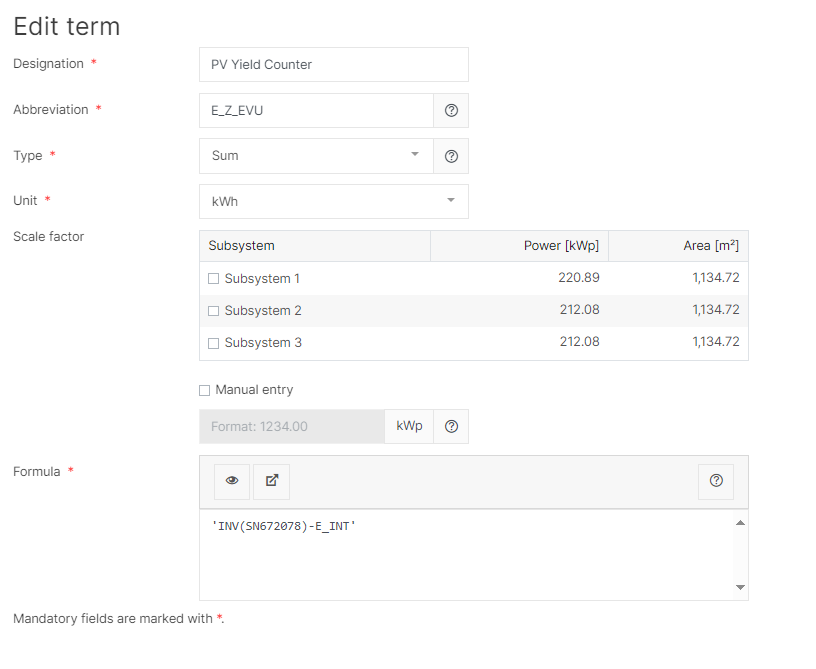

Beispiel

Sie können Terme verwenden, um den Durchschnitt für mehrere Sensoren zu berechnen oder um die Parameter zu definieren, um die gesamte Energie (E_Z_EVU) zu bestimmen.

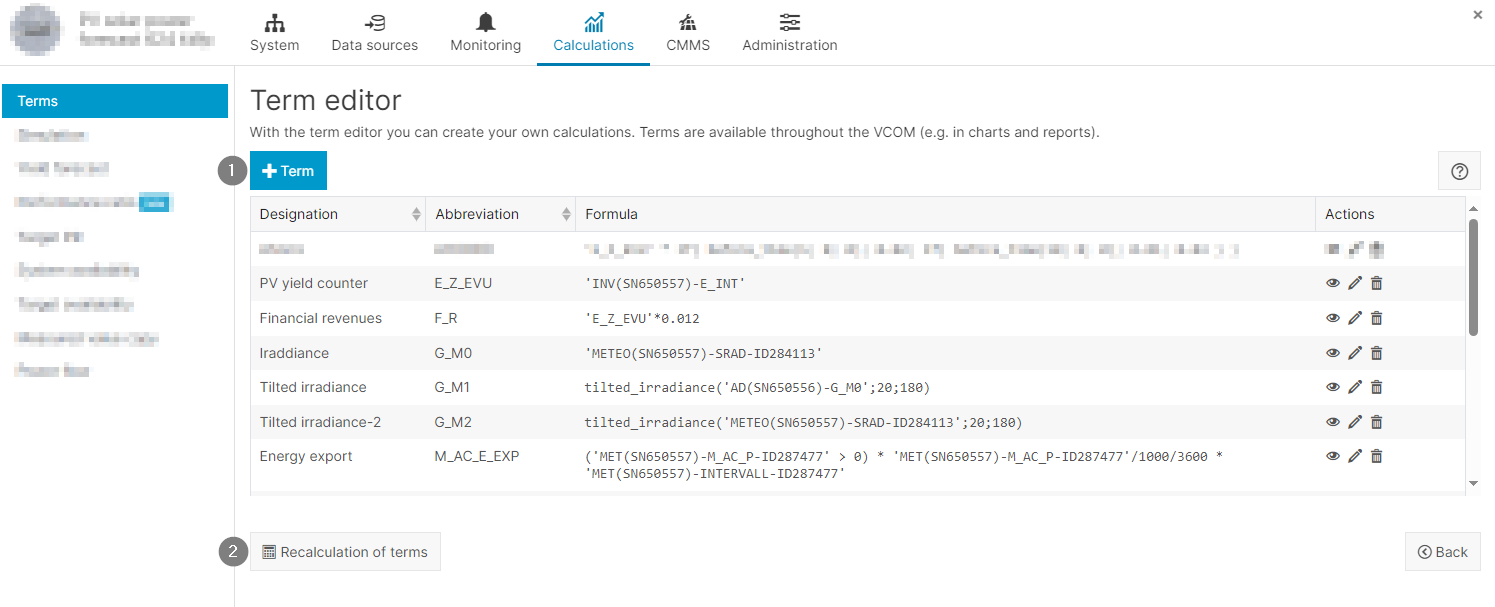

Term-Editor

Term editor

Term-Editor

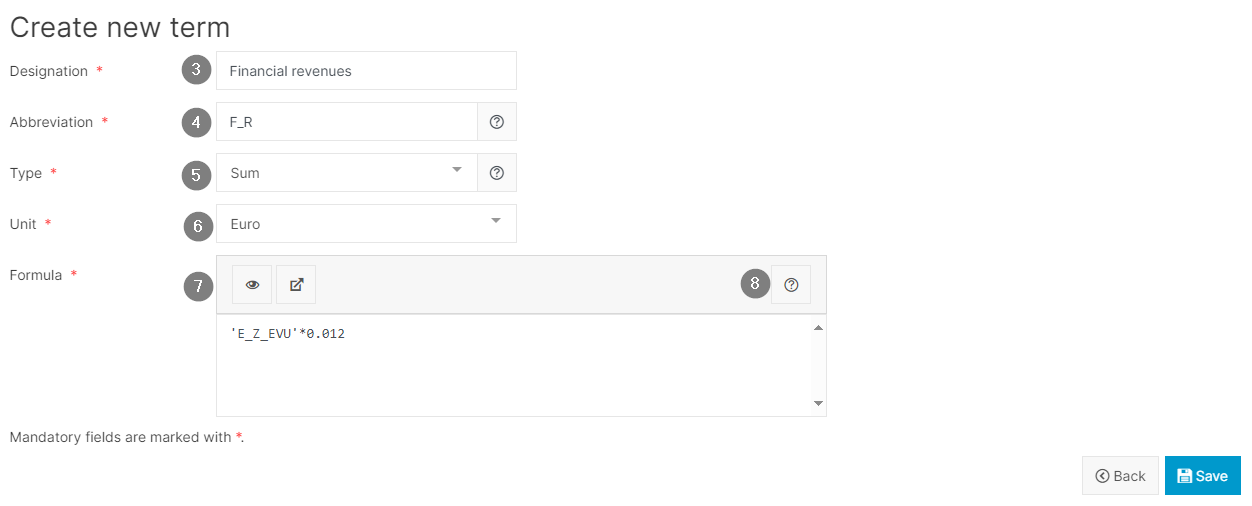

Create new term

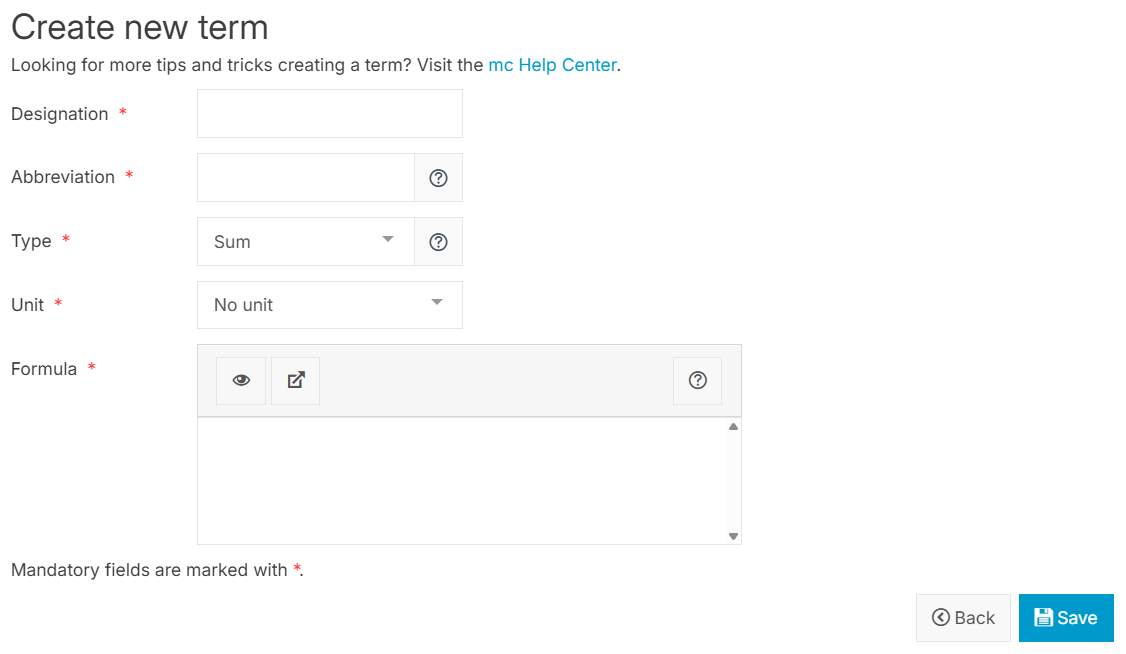

Neuen Term erstellen

Nr.

Name

Details

1

Term

Neuen Term erstellen

2

Neuberechnung der Terme

Berechnen Sie alle Terme innerhalb eines ausgewählten Zeitraums neu. Überschreibt die vorherigen Werte.

3

Bezeichnung

Die Bezeichnung eines Terms ist ein benutzerfreundlicher Name und wird später in Diagrammen und Reports sichtbar sein.

4

Abkürzung

Die Abkürzung eines Terms definiert, wie die Ergebnisse dieses Terms in anderen Termen und über die VCOM-API referenziert werden können. Verwenden Sie nach Möglichkeit die festgelegten Abkürzungen. Siehe Term-Abkürzungen mit einer besonderen Bedeutung

5

(Aggregations-) Typ

Das Feld Typ beschreibt, wie die Werte, die dieser Term liefert, aggregiert werden sollen. Derzeit gibt es zwei Möglichkeiten:

  • Summe: Die Ergebnisse werden über die Zeit aufsummiert (z. B. Energiewerte).

  • Mittelwert: Mittelwert der Ergebnisse über die Zeit (z. B. die Temperaturwerte).

Wichtig: Wenn die Einheit W/m² verwendet wird, sollte der Typ Mittelwert gewählt werden, da die Aggregation bei Zeitintervallen von mehr als einer Stunde automatisch auf die Einheit Wh/m² umschaltet.

6

Einheit

Hier wird die Einheit ausgewählt, die in Diagrammen und Reports angezeigt werden soll.

7

Formel

Die Formeln bestehen aus den folgenden Elementen. Siehe auch Formeln

  • Variablen

  • Zahlen

  • Operatoren

  • Funktionen: einfach und komplex

Augen-Icon: Vorschau der Formelergebnisse für den ausgewählten Tag

8

Messwertübersicht

Übersicht über die verfügbaren Datenquellen (=Variablen) und die entsprechenden Terme für Ihre Anlage

Terme erstellen: allgemeiner Arbeitsablauf

Voraussetzungen
  • Keine

Schritte
  1. Gehen Sie zur image-20250131-125042.pngAnlagenkonfiguration > Berechnungen > Terme > Term-Editor > Term.

  2. Datenquellen anzeigen und relevante Geräte auswählen (Messwertübersicht).

  3. Bezeichnung, Abkürzung, Typ, Einheit, Formel eingeben.

  4. Die Terme können dann in ganz VCOM verwendet werden, z. B. im Leistungsfluss Portlet und in den Diagrammen.

Abkürzungen mit besonderer Bedeutung

Abkürzung

Benötigte Einheit

Verwendung in VCOM

Beschreibung

E_Z_EVU

kWh

Simulation, Alarme, Diagramme, verschiedene KPIs

Pro Intervall erzeugte Energie für die gesamte Anlage

E_Z_PV(1..x)

kWh

Zählervergleichsdiagramm

G_M0

W/m²

Simulation, Diagramme, verschiedene KPIs

Gewichtete Bestrahlungsstärke auf der Modulebene

G_H0

W/m²

Auswertung

Gewichtete Bestrahlungsstärke in der horizontalen Ebene

G_Mx (x = 1..99)

W/m²

Simulation

Andere Messungen der Bestrahlungsstärke auf der Modulebene

G_Hx (x = 1..99)

W/m²

Auswertung

Andere Messungen der Bestrahlungsstärke in der horizontalen Ebene

E_Z_PVx (x= 1..99)

kWh

Energievergleichsdiagramm, Auswertung

T_M0

°C

KPIs

Modultemperatur pro Intervall für die gesamte Anlage

T_U(0..x)

°C

Umgebungstemperatur

M_AC_E_EXP

kWh

Eigenverbrauchsdiagramm

Energieexport

M_AC_E_IMP

kWh

Eigenverbrauchsdiagramm

Energieimport

M_AC_E_OWN

kWh

Eigenverbrauchsdiagramm

Eigenverbrauch von Energie

PF_P_GEN

W

Leistungsfluss-Portlet

PV-Leistung

PF_P_GRID

W

Leistungsfluss Portlet

Strom Import/Export

PF_P_CON

W

Leistungsfluss Portlet

Verbrauchsleistung

PF_P_BAT

W

Leistungsfluss Portlet

Batterieleistung

W_V(0..x)

m/s

Windgeschwindigkeit

W_D(0..x)

°

Windrichtung

Formeln

Variablen und Datenquelle

Sie müssen für jede Formel mindestens eine Variable angeben, sonst wird nichts berechnet. VCOM gibt Ihnen einen Überblick über die verfügbaren Datenquellen (=Variablen) und die entsprechenden Terme für Ihre Anlage. Wählen Sie dazu bei der Bearbeitung eines Terms die image-20250131-125144.png Messwertübersicht. Im Allgemeinen beginnen und enden alle Variablen mit einem Hochkomma ('). Jedes konfigurierte Gerät kann separat über das Dropdown-Menü ausgewählt werden. Wenn kein Gerät ausgewählt ist, wird die Summe aller Geräte genommen.

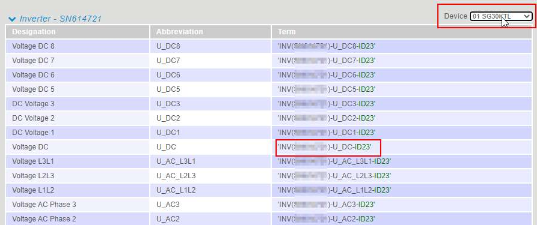

Available data sources (variables)

Verfügbare Datenquellen (=Variablen)

Hinweise

  • Das Ergebnis des Terms ist nicht an ein bestimmtes Gerät gebunden; selbst wenn es die Werte eines Geräts verwendet, gilt es für die gesamte Anlage und ist nicht mit einem bestimmten Gerät verbunden.

  • Um die Sache zu vereinfachen, wird das unten verwendete Beispiel keine Variablen verwenden und NULL verwenden, um einen Nullwert darzustellen, der von einer Variablen oder Berechnung zurückgegeben wird.

Zahlen

Zusätzlich zu Variablen können auch Zahlen verwendet werden. Sowohl , als auch . können als Dezimaltrennzeichen verwendet werden. Tausendertrennzeichen und wissenschaftliche Notation werden nicht unterstützt.

Operatoren

Um mehrere Variablen (und Zahlen) zu kombinieren, stehen verschiedene Operatoren zur Verfügung. Im Allgemeinen liefern alle Operatoren null, wenn einer der Operanden null ist. Die einzige Ausnahme von dieser Regel ist ??. Der Vorrang beschreibt die Reihenfolge der Berechnung, wobei Operatoren mit höherer Vorrang vor dem niedrigeren Vorrang ausgewertet werden.

Liste der Operatoren

Vorrang

Icon

Name

Beschreibung

Beispiel

Formel

Ergebnis

8

( )

Parenthesis

Die Paare müssen ausgeglichen sein. Andere Arten von Klammern wie[ ] oder { } werden nicht unterstützt.

2 * (2 + 3)

10

7

!

Boolean-Negation

Gibt 0 für 1 und 0 für alles andere zurück. Dies ist ein unärer Operator, der dem Operanden vorangestellt wird.

!0

!1

!(-1)

1

0

0

7

-

Arithmetic-Negation

Gibt die arithmetische Negation der Variablen zurück. Dies ist ein unärer Operator, der dem Operanden vorangestellt wird.

-0

-1

-(-1)

0

-1

1

6

^

Exponentiation

Gibt den linken Operanden als Potenz des rechten Operanden zurück.

2 ^ 3

NULL ^ 3

2 ^ NULL

8

NULL

NULL

5

*

Multiplication

Gibt das Produkt der beiden Operanden zurück.

2 * 3

NULL * 3

2 * NULL

6

NULL

NULL

5

/

Division

Gibt den linken Operanden geteilt durch den rechten Operanden zurück. Gibt null zurück, wenn der rechte Operand 0 ist.

2 / 4

NULL / 3

2 / NULL

2 / 0 NULL

0.5

NULL

NULL

NULL

5

%

Remainder

Gibt den Rest der Division des linken Operanden durch den rechten Operanden zurück. Gibt null zurück, wenn der rechte Operand 0 ist.

2 % 4

NULL % 3

2 % NULL

2 % 0

2

NULL

NULL

NULL

4

+

Addition

Gibt die Summe der beiden Operanden zurück.

2 + 3

NULL + 3

2 + NULL

5

NULL

NULL

4

-

Subtraction

Gibt den zweiten Operanden subtrahiert vom ersten Operanden zurück.

2 - 3

NULL - 3

2 - NULL

-1

NULL

NULL

3

==

Equality

Gibt 1 zurück, wenn der linke Operand gleich dem rechten Operanden ist, sonst 0.

2 == 2

2 == 3

2 == NULL

NULL == NULL

1

0

NULL

NULL

3

!=

Non-Equality

Gibt 0 zurück, wenn der linke Operand nicht gleich dem rechten Operanden ist, sonst 1.

2 != 3

2 != 2

2 != NULL

NULL != NULL

1

0

NULL

NULL

3

<

Less-Than

Gibt 1 zurück, wenn der linke Operand strikt kleiner als der rechte Operand ist, ansonsten 0.

2 < 3

2 < 2

2 < NULL NULL

NULL < NULL

1

0

NULL

NULL

3

>

Greater-Than

Gibt 1 zurück, wenn der linke Operand strikt größer als der rechte Operand ist, ansonsten 0.

2 > 1

2 > 2

2 > NULL

NULL > NULL

1

0

NULL

NULL

3

<=

Less-Or-Equal

Gibt 1 zurück, wenn der linke Operand kleiner oder gleich dem rechten Operanden ist, sonst 0.

2 <= 3

3 <= 2

2 <= NULL

NULL <= NULL

1

0

NULL

NULL

3

>=

Greater-Or-Equal

Gibt 1 zurück, wenn der linke Operand größer oder gleich dem rechten Operanden ist, sonst 0.

2 >= 2

2 >= 3

2 >= NULL

NULL >= NULL

1

0

NULL

NULL

2

&&

Logical And

Gibt 1 zurück, wenn beide Operanden ungleich 0 sind, sonst 0.

1 && 1

1 && 0

0 && 0

NULL && 1

1

0

0

NULL

2

||

Logical Or

Gibt 1 zurück, wenn einer der beiden Operanden nicht 0 ist, sonst 0.

1 || 1

1 || 0

0 || 1

0 || 0

NULL || 1

1

1

1

0

NULL

1

??

Null-Coalesce

Gibt den Wert des linken Operanden zurück, wenn dieser nicht null ist, andernfalls wird der rechte Operand zurückgegeben.

0 ?? 1

NULL ?? 1

0

1

Funktionen

Zusätzlich zu den Operatoren können Funktionen die Komplexität von Formeln erheblich reduzieren. Funktionsaufrufe bestehen aus einem Funktionsbezeichner, gefolgt von einer Liste von Parametern (getrennt durch ; ) in Klammern ( ). Der Aufruf von Funktionen mit weniger/mehr Parametern als erforderlich ist ein Fehler.

Einfache Funktionen

Liste der einfachen Funktionen

Kennung

Anzahl der Parameter

Beschreibung

Beispiel

Formel

Ergebnis

sum

2-999

Gibt die Summe aller Nicht-null-Parameter zurück, null, wenn es keine gibt.

sum(3; 3)

sum(2; NULL)

sum(NULL; NULL)

6

2

NULL

average

2-999

Gibt den Mittelwert aller Parameter zurück, die nicht null sind, oder null, wenn es keine gibt.

average(2; 4)

average(10; NULL; 30)

average(NULL; NULL)

3

20

NULL

median

2-999

Gibt den Median aller Nicht-null-Parameter zurück, null, wenn es keine gibt.

median(7; 3; 5)

median(7; NULL; 5)

median(NULL; NULL)

5

6.5

NULL

min

2-999

Gibt den kleinsten aller Nicht-null-Parameter zurück, null, wenn es keine gibt.

min(-1; 5; 3)

min(NULL; 5; 3)

min(NULL; NULL)

-1

3

NULL

max

2-999

Liefert den größten Wert aller Parameter, die nicht null sind, oder null, wenn es keine gibt.

max(-1; 5; 3)

max(-1; NULL; 3)

max(NULL; NULL)

5

3

NULL

pi

0

Gibt den Wert von pi zurück.

pi()

3,1415926535898

sin

1

Gibt den Sinus des Parameters zurück. Der Parameter muss im Bogenmaß angegeben werden, nicht in Grad. Gibt null zurück, wenn der Parameter null ist.

sin(pi()/2)

sin(0)

sin(NULL)

1

0

NULL

cos

1

Gibt den Kosinus des Parameters zurück. Der Parameter muss im Bogenmaß angegeben werden, nicht in Grad. Gibt null zurück, wenn der Parameter null ist.

cos(pi())

cos(0)

cos(NULL)

-1

1

NULL

if

2-3

Gibt den zweiten Parameter zurück, wenn der erste Parameter ungleich 0 oder null ist, andernfalls den dritten Parameter (falls gegeben) oder null.

if(1; 2)

if(0; 2)

if(NULL; 2)

if(-1; 2; 3)

if(0; 2; 3)

if(NULL; 2; 3)

2

NULL

NULL

2

3

3

select

2-999

Gibt den n-ten Parameter nach dem ersten Parameter zurück, wobei der Wert von n der erste Parameter ist, null, wenn kein Parameter gefunden wird.

select(1; 2; 3; 4)

select(2; 2; 3; 4)

select(3; 2; 3; 4)

select(4; 2; 3; 4)

2

3

4

NULL

take_positive

1

Gibt den ersten Parameter zurück, wenn er strikt größer als Null ist, ansonsten null.

take_positive(5)

take_positive(0)

take_positive(-3)

take_positive(NULL)

5

NULL

NULL

NULL

weighted_average

4..998 (only even)

first-value; first-weight; second-value; second-weight;...

Gibt den gewichteten Mittelwert aller Werte zurück, die nicht "null" sind, oder null, wenn eine der Gewichtungen null ist oder es keine Werte gibt.

weighted_average(25; 2; 10; 1)

weighted_average(25; 2; NULL; 1)

weighted_average(25; 2; 10; NULL)

weighted_average(NULL; 2; NULL; 1)NULL

20

25

NULL

NULL

Komplexe Funktionen

Liste der komplexen Funktionen

Kennung

Anzahl der Parameter

Beschreibung

Beispiel

Zeitstempel

Formel

Ergebnis

Jahr

0

Gibt das aktuelle Jahr zurück

2024-02-09 12:00:00

year()

2024

month

0

Gibt den aktuellen Monat des Jahres zurück (1-12)

2024-02-09 12:00:00

month()

2

day

0

Gibt den aktuellen Tag des Monats zurück (1-31)

2024-02-09 12:00:00

day()

9

before

1-6

Jahr; Monat = 1; Tag = 1; Stunde = 0; Minute = 0; Sekunde = 0

Gibt 1 zurück, wenn der aktuell ausgewertete Zeitstempel genau vor dem als Parameter angegebenen Datum liegt, andernfalls 0

2023-12-31 23:59:59

2024-01-01 00:00:00

before(2024)

before(2024)

1

0

after

1-6

Jahr; Monat = 1; Tag = 1; Stunde = 0; Minute = 0; Sekunde = 0

Gibt 1 zurück, wenn der aktuell ausgewertete Zeitstempel genau nach dem als Parameter angegebenen Datum liegt, andernfalls 0.

2023-12-31 23:59:59

2024-01-01 00:00:00

after(2023; 12; 31; 23; 59; 59)

after(2023; 12; 31; 23; 59; 59)1

0

1

before_time

1-3

Stunde; Minute = 0; Sekunde = 0

Gibt 1 zurück, wenn die Zeit des aktuell ausgewerteten Zeitstempels genau vor der als Parameter angegebenen Zeit liegt, ansonsten 0.

04:59:59

05:00:00

before_time(5)

before_time(5)

1

0

after_time

1-3

Stunde; Minute = 0; Sekunde = 0

Gibt 1 zurück, wenn die aktuell ausgewertete Zeitstempelzeit strikt nach der als Parameter angegebenen Zeit liegt, andernfalls 0.

19:59:59

20:00:00

after_time(19; 59; 59)

after_time(19; 59; 59)

0

1

is_monday

is_tuesday

is_wednesday

is_thursday

is_friday

is_saturday

is_sunday

0

Gibt 1 zurück, wenn der aktuell ausgewertete Zeitstempel auf einen Montag/Dienstag/Mittwoch/Donnerstag/Freitag/Samstag/Sonntag fällt, ansonsten 0

2024-02-09 00:00:00

2024-02-09 23:59:59

2024-02-10 00:00:00

is_friday()

is_friday()

is_friday()

1

1

0

sun_up

0

Gibt 1 zurück, wenn die Sonne über dem Horizont steht, sonst 0.

*Das tatsächliche Ergebnis hängt von der Zeit und dem Standort der Anlage ab.

2024-02-09 07:30:00

2024-02-09 07:35:00

2024-02-09 17:25:00

2024-02-09 17:30:00

sun_up()

sun_up()

sun_up()

sun_up()

0 *

1 *

1 *

0 *

sun_azimuth

0

Gibt den Azimutwinkel der Sonne in Grad (0=Nord, 180=Süd) zum aktuell ausgewerteten Zeitstempel zurück.

*Das tatsächliche Ergebnis hängt von der Zeit und dem Standort der Anlage ab.

2024-02-09 07:30:00

2024-02-09 12:00:00

2024-02-09 17:30:00

sun_azimuth()

sun_azimuth()

sun_azimuth()

110 *

171.74 *

250 *

sun_elevation

0

Gibt den Höhenwinkel der Sonne zwischen Horizont und Sonne in Grad zum aktuell ausgewerteten Zeitstempel zurück.

*Das tatsächliche Ergebnis hängt von der Zeit und dem Standort der Anlage ab.

2024-02-09 12:00:00

sun_elevation()

26.54 *

delta

1-3

gesamt; negativer Grenzwert = -∞; positiver Grenzwert = ∞

Gibt die Differenz zwischen dem ersten Parameter dieses Zeitstempels und dem ersten Parameter des letzten Zeitstempels zurück; null, wenn außerhalb der Grenzen.

¹ Das erste Ergebnis der delta-Funktion an jedem Tag ist immer NULL

² Wenn die übergebene Summe NULL ist, wird die letzte Summe für die nächste Auswertung wieder verwendet

2024-02-09 00:00:00

2024-02-09 00:05:00

2024-02-09 00:10:00

2024-02-09 00:15:00

2024-02-09 00:20:00

delta(50)

delta(60)

delta(50)

delta(NULL)

delta(60)

NULL ¹

10

-10

NULL ²

10

tilted_irradiance

3

Gibt die geneigte Bestrahlungsstärke zurück, die aus dem Wert der horizontalen Bestrahlungsstärke (erster Parameter), der Neigung der Oberfläche (zweiter Parameter) und der Ausrichtung der Oberfläche (dritter Parameter) berechnet wird; null, wenn einer der beiden Parameter null ist.

*Das tatsächliche Ergebnis hängt von der Zeit und dem Standort der Anlage ab.

tilted_irradiance(800; 20; 180)

tilted_irradiance(NULL; 20; 180)

tilted_irradiance(800; NULL; NULL)

926 *

NULL

NULL

Beispiel: Energie-Summe

Beispiel

Im folgenden Beispiel ist der Datenpunkt E_Z_EVU als die Energiesumme der Wechselrichter definiert.

Example term_en.png

Term Beispiel: Energiesumme

JavaScript errors detected

Please note, these errors can depend on your browser setup.

If this problem persists, please contact our support.
