Leistungsfluss-Portlet

Zuletzt geändert: 22 Jul 2025

Grundlegende Informationen

Element im Portlet-Zentrum
Beschreibung	Das Leistungsfluss-Portlet zeigt den Echtzeit-Leistungsfluss und die Richtung zwischen den Energiemodulen Ihrer Anlage an, wie zum Beispiel PV-Erzeugung, Netz, Verbrauch und Batterien.
Voraussetzungen	Konfigurieren Sie das Portlet einmal, indem Sie Startkonfiguration auswählen und dort alle relevanten Datenquellen für die Energiemodule auswählen. Dies erstellt automatisch alle relevanten Terms, die zur Anzeige des Portlets erforderlich sind.
Portlet-Eigenschaften	Anlagen-Portlet: Das Portlet kann auf der ANLAGENEBENE hinzugefügt werden Dynamisches Portlet: Das Portlet wird aktualisiert, wenn Sie einen anderen Anlagennamen aus der Anlagenliste auswählen.
Weitere Details	Datenquellen für Energiemodule Konfigurieren Sie die Datenquelle jedes Energiemoduls auf ANLAGENEBENEunter Anlagenkonfiguration > Berechnungen > Leistungsfluss. Terme Die für dieses Portlet verwendeten Terms sind die folgenden: E_Z_EVU (PV-Erzeugung) PF_P_CON (Verbrauch) PF_P_GRID (Netz) PF_P_BAT (Batterien) Bearbeiten Sie jeden dieser Terms nach Ihren Bedürfnissen auf ANLAGENEBENE unter Anlagenkonfiguration > Berechnungen > Terms > Term-Editor. Siehe auch Terme

Überblick über das Portlet

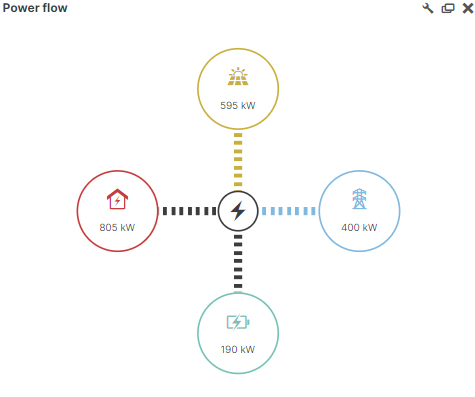

Overview of the power flow portlet. — Leistungsfluss-Portlet

Fehlerbehebung

Problem

Die Flussrichtungen im Netz sind umgekehrt.

Ursache

Das „Zählpfeilsystem“ auf Ihrem Datenlogger oder Messgerät wurde falsch konfiguriert. Dies führt dazu, dass der Leistungstransformator die Werte für Import und Export umkehrt und zu einem falschen Leistungsfluss-Portlet führt.

Lösung

Auf ANLAGENEBENE gehen Sie zu Anlagenkonfiguration > Berechnungen > Terme > Term-Editor.
Navigieren Sie in der Tabelle der Terme zu dem Term PF_P_GRID und wählen Sie Bearbeiten aus.
Ändern Sie die Formel: Fügen Sie -(…) Klammern und ein Minus um die Formel hinzu.
Wählen Sie Speichern.

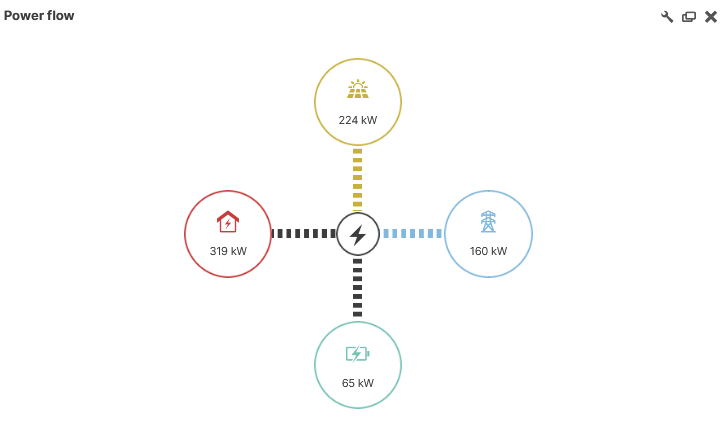

Die Werte sind jetzt umgekehrt und die Flussrichtung im Netz im Power-Flow-Portlet ist korrigiert.

Hinweis

Alternativ können Sie die Konfiguration Ihres Datenloggers oder Messgeräts korrigieren oder sicherstellen, dass der Leistungstransformator ordnungsgemäß angeschlossen ist. NUR BLUE‘LOG Wenn Sie ein blue’Log verwenden, siehe Zähler zur Korrektur dieser Konfigurationen.

Bitte beachten Sie jedoch, dass die historischen Daten in diesem Fall weiterhin falsch sein werden.
