Eigenverbrauchs-Term
Zuletzt geändert:
Terme für das Eigenverbrauchsdiagramm erstellen
Erstellen Sie standardmäßig definierte Terme für eine Anlage, um das Eigenverbrauchsdiagramm anzeigen zu können. Der Eigenverbrauchsterm selber wird standardmäßig auf Grundlage der erzeugten Energie und der Einspeisung (d. h. dem Netzexport) laut Netzanschlusszähler berechnet.
Voraussetzungen
Ein Netzanschlusszähler ist auf Ihrer Anlage installiert.
Schritte

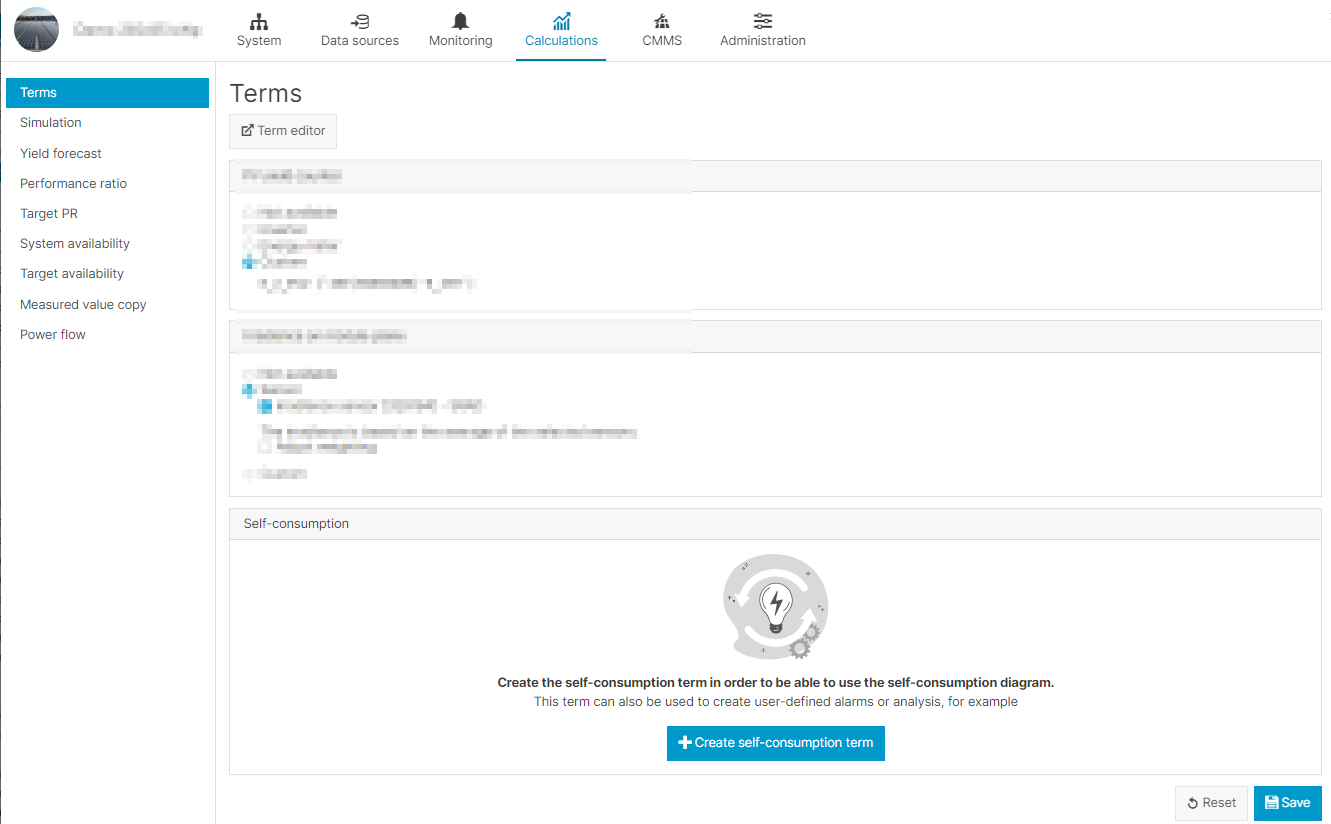

Auf
ANLAGENEBENE, gehen Sie zu
Anlagenkonfiguration>

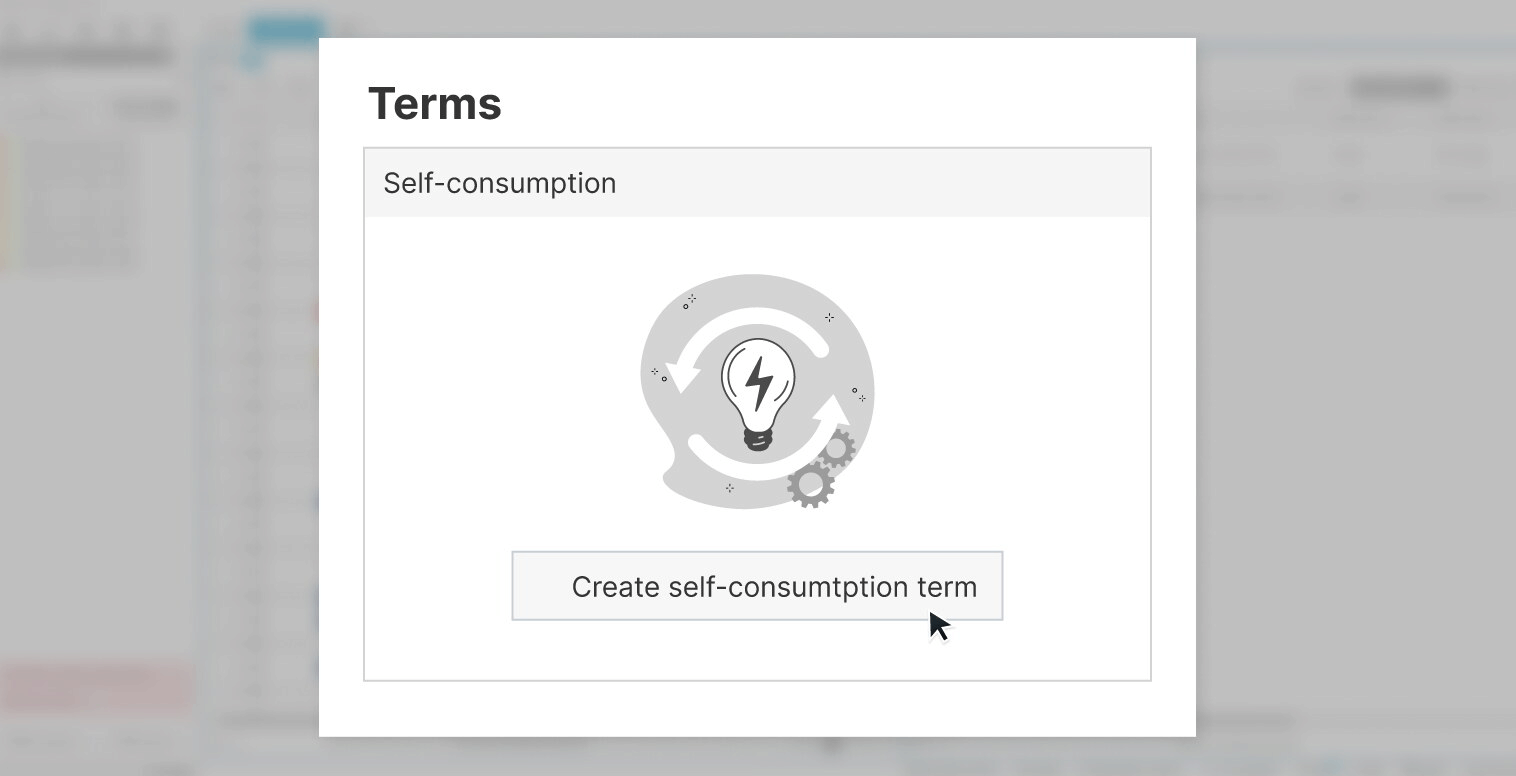

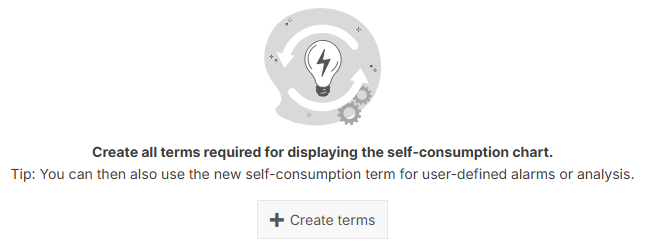

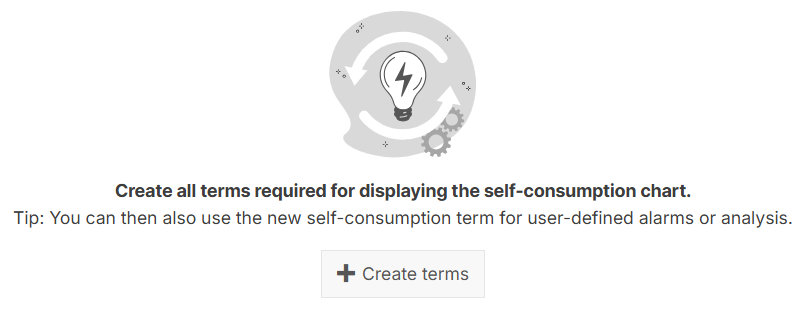

Berechnungen > Terme.Im Bereich Eigenverbrauch wählen Sie
Terme erstellen.
Wählen Sie im erscheinenden Fenster den Netzanschluss Zähler Ihrer Anlage aus.
Wählen Sie
Speichern.

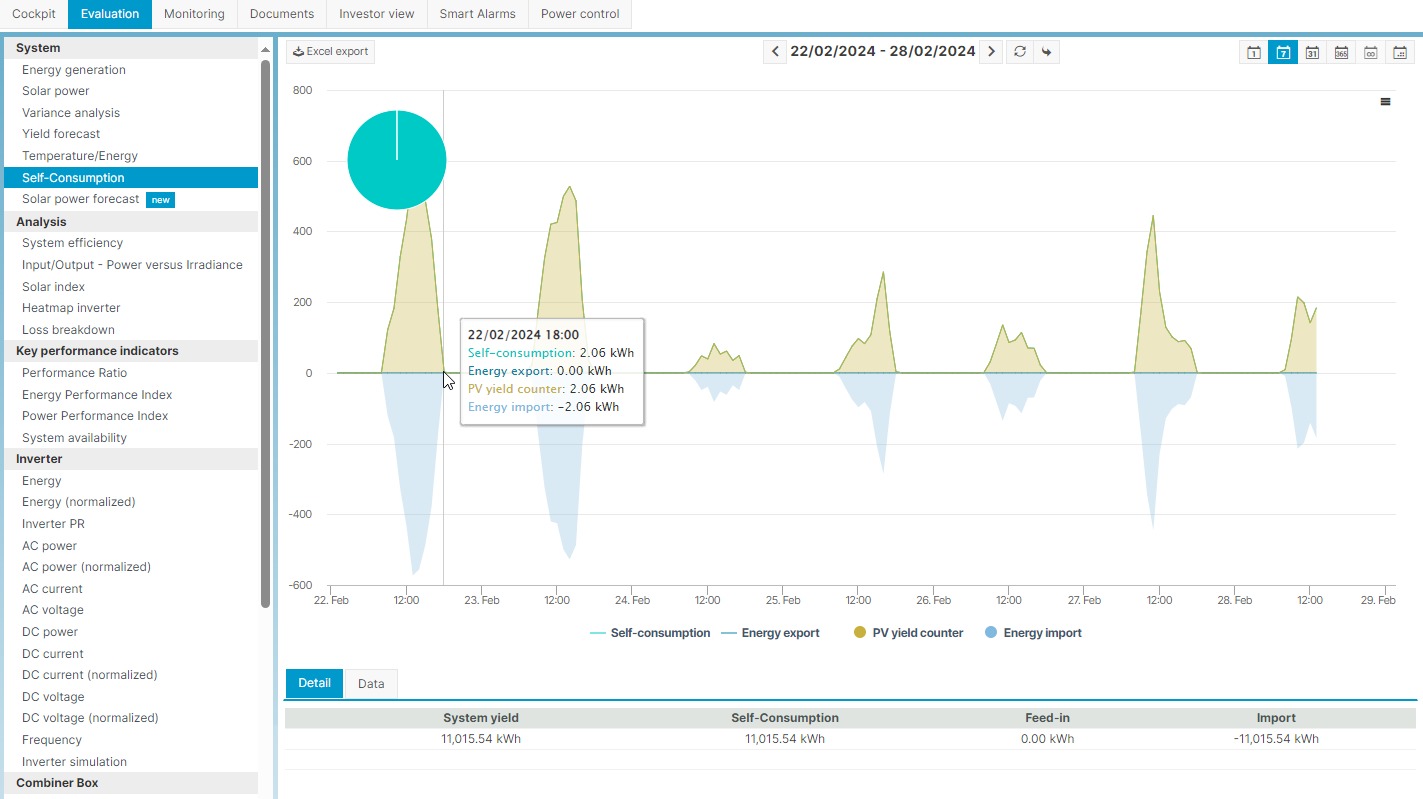

Jetzt werden alle notwendigen Terme automatisch mit ihren Standarddefinitionen erstellt und das Eigenverbrauchsdiagramm erscheint auf ANLAGENEBENE unter Auswertung.
Weitere Aktionen
Berechnen Sie alle Terme neu, um Ihre Daten zu aktualisieren. Siehe Neuberechnung der Terme.
Fehlerbehebung
Problem
Einspeisung (Netzexport) und Netzbezug (Netzimport) sind im Eigenverbrauchsdiagramm getauscht.
Ursache
Das „Zählpfeilsystem“ auf Ihrem Datenlogger oder Messgerät wurde falsch konfiguriert. Dies führt dazu, dass der Leistungstransformator die Werte für Import und Export umkehrt und zu einem falschen Eigenverbrauchsdiagramm führt.
Lösung
Auf
ANLAGENEBENE, gehen Sie zu Anlagenkonfiguration> Berechnungen > Terme.Im Bereich Eigenverbrauch wählen Sie
Bearbeiten in der Kopfzeile des Bereichs.Aktivieren Sie das Kontrollkästchen Richtung Import/Export ändern.
Wählen Sie
Speichern.
Die Werte im Eigenverbrauchsdiagramm sind jetzt korrigiert.
Hinweis
Alternativ können Sie die Konfiguration Ihres Datenloggers oder Messgeräts korrigieren oder sicherstellen, dass der Leistungstransformator ordnungsgemäß angeschlossen ist. NUR BLUE‘LOG Wenn Sie ein blue'Log verwenden, siehe den Zähler (in der blue‘Log Dokumentation) zur Korrektur dieser Konfigurationen.
Bitte beachten Sie jedoch, dass die historischen Daten in diesem Fall weiterhin falsch sein werden.
