Eigenverbrauchsdiagramm

Zuletzt geändert:

Diagramm

Sehen Sie sich das Diagramm auf der ANLAGENEBENE unter Auswertung an.

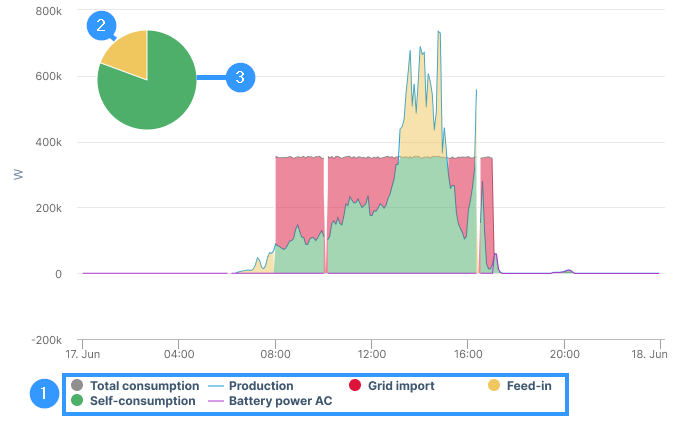

Self-consumption chart

Eigenverbrauchsdiagramm

Details

1

Wählen Sie die Felder in der Legende aus, um sie im Diagramm zu aktivieren oder zu deaktivieren.

2

Prozentsatz der Einspeisung

3

Prozentsatz des Eigenverbrauchs

Grundlegende Informationen

Beschreibung

Der Eigenverbrauchsdiagramm gibt einen Überblick über die Energiewerte für Anlagen, welche die vor Ort erzeugte Energie direkt verbrauchen (Eigenverbrauch). Die Linien zeigen Energie bzw. Leistungswerte. Die schattierten Flächen zeigen die Anteile von Netzbezug, Eigenverbrauch und Netzeinspeisung. Das Tortendiagramm zeigt das Verhältnis von Einspeisung und Eigenverbrauch im Verhältnis zur Gesamtproduktion.

Voraussetzungen

Weitere Details

  • Die zusätzlichen Felder, die in der Legende angezeigt werden, hängen von Ihrer Anlagenkonfiguration ab

  • Gesamtverbrauch: Summe des Eigenverbrauchs (einschließlich Batterieladung) plus Netzimport

  • Netzbezug: Leistung, die aus dem Netz entnommen wird

  • Einspeisung: Leistung, die ins Netz eingespeist wird

  • Batterieleistung AC: Lade- und Entladeleistung der Batterie

Hinweis

Sie können die Farben des Diagramms nicht anpassen.

Hinweis

Weitere Informationen zu den allgemeinen Funktionen innerhalb von Diagrammen finden Sie unter Auswertungen & Diagramme.
