Benutzerdefinierte Batteriediagramme und -alarme

Zuletzt geändert:

Neben den Standarddiagrammen und -alarmen ermöglicht das Portal auch die Erstellung benutzerdefinierter Diagramme und Alarme, um Ihren spezifischen Anforderungen des Batterie-Monitoring gerecht zu werden. Verwenden Sie Alarme, um Probleme zuverlässig zu erkennen, und nutzen Sie Diagramme und Heatmaps, um die Probleme weiter zu verstehen und zu analysieren.

Diese Seite listet Beispiele für benutzerdefinierte Alarme, Diagramme und Heatmaps auf, um die wichtigsten Fragen zum Batterie-Monitoring zu beantworten:

  • Ist die Anlage sicher?

  • Ist die Anlage betriebsbereit?

  • Wie viel Energie ist verfügbar?

  • Was sind die aktuellen Trends?

Hinweis

Bitte beachten Sie, dass die auf dieser Seite bereitgestellten Beispiele als allgemeine Empfehlungen gedacht sind und keine vollständige Liste von Monitoring-Konfigurationen darstellen.

Jede Anlage und jede Anwendung sollte individuell bewertet werden — einschließlich potenzieller Grenzfälle — um die geeigneten Alarme, Diagramme, Heatmaps und Sicherheitsmaßnahmen zu bestimmen. Die alleinige Implementierung der Beispiele garantiert nicht die vollständige Anlagensicherheit oder die Abdeckung der Fehlererkennung.

Voraussetzungen

  • Die in dieser Seite genannten Datenpunkte müssen in Ihrer Anlage verfügbar sein. Siehe Verfügbare Datenpunkte und Kategorien.

  • Kenntnis über relevanten Schwellenwerte Ihrer Batterie. Diese Informationen finden Sie im jeweiligen Datenblatt.

Weitere Aktionen

Diagramme und Heatmaps in individuellen Dashboards kombinieren. Siehe Benutzerdefinierte Batterie-Dashboards.

Ist die Anlage sicher?

Richten Sie Alarme und Diagramme ein, um die Sicherheit der Anlage zu überwachen.

❗

Warnung

Je nach verwendeter Technologie, Chemikalien und Anwendung können zusätzliche oder andere Alarme erforderlich sein, um die Sicherheit der Anlage zu gewährleisten.

Über-/Unterspannung

Relevante Datenpunkte:

  • Maximale Zellspannung [B_U_CELL_MAX]

  • Minimale Zellspannung [B_U_CELL_MIN]

  • DC-Spannung (Batterie) [B_U_DC]

Ursache:

  • Überspannung kann ein Indikator für beschädigte Zellen oder fehlerhafte Module, Verkabelungen oder Leistungsschütze sein.

❗

Warnung

  • Überspannung weist darauf hin, dass Ihre Batterie überladen wird. Dies kann zu Zellenschäden, beschleunigtem Altern, Brandgefahren oder Ausfällen oder Schäden auf der DC-Seite der Batteriewechselrichter führen.

  • Unterspannung zeigt an, dass Ihre Batterie in eine Tiefentladung eintritt. Dies kann zu Zellschäden und beschleunigtem Altern führen.

  • Sobald die Spannung unter den minimalen DC-Spannungsschwellenwert Ihrer Batteriewechselrichter fällt, kann es sehr herausfordernd sein, die Batterie wieder mit dem Batteriewechselrichter zu verbinden.

Monitoring-Optionen:

  • Alarm Richten Sie einen Benutzerdefinierte statischen Alarm ein, um benachrichtigt zu werden, wenn die Spannung außerhalb des sicheren oberen Betriebsbereichs Ihrer Batterie liegt.

Spezifikationen für Alarme auf Zellebene:

  • Schweregrad: kritisch

  • Typ: Batterien

  • Geräte: alle möglich

  • Wert: Maximale Zellspannung [B_U_CELL_MAX]

  • Alarm auslösen, wenn der Wert: größer als

  • Geben Sie in V die obere Schwelle des sicheren Betriebsbereichs Ihrer Batterie ein.

Tipp

Wenn die Zellspannung nicht verfügbar ist, verwenden Sie die nächstkleinere Hierarchieebene, z. B. Rack- oder Modulspannung.

Spezifikationen für Alarm auf der Rack-Ebene:

Hinweis

Der Alarm auf der Rack-Ebene ist weniger präzise als der Alarm auf der Zellebene.

  • Schweregrad: kritisch

  • Typ: Batterien

  • Geräte: alle Racks

  • Wert: DC-Spannung [B_U_DC]

  • Alarm auslösen, wenn der Wert: größer als

  • Geben Sie unter V die obere Schwelle des sicheren Betriebsbereichs Ihrer Batterie ein.

  • Alarm Richten Sie einen Benutzerdefinierten statischen Alarm ein, um benachrichtigt zu werden, wenn die Spannung außerhalb des sicheren unteren Betriebsbereichs Ihrer Batterie liegt.

Spezifikationen für Alarme auf Zellebene:

  • Schweregrad: kritisch

  • Typ: Batterien

  • Geräte: alle möglich

  • Wert: Minimale Zellspannung [B_U_CELL_MIN]

  • Alarm auslösen, wenn der Wert: größer als

  • Geben Sie in V den unteren Schwellenwert des sicheren Betriebsbereichs Ihrer Batterie ein.

Tipp

Wenn die Zellspannung nicht verfügbar ist, verwenden Sie die nächstkleinere Hierarchieebene, z. B. Rack- oder Modulspannung.

Spezifikationen für Alarm auf Rack-Ebene:

Hinweis

Der Alarm auf der Rack-Ebene ist weniger präzise als der Alarm auf der Zellebene.

  • Schweregrad: kritisch

  • Typ: Batterien

  • Geräte: alle Racks

  • Wert: DC-Spannung [B_U_DC]

  • Alarm auslösen, wenn der Wert : weniger als

  • Geben Sie in V den unteren Schwellenwert des sicheren Betriebsbereichs Ihrer Batterie ein.

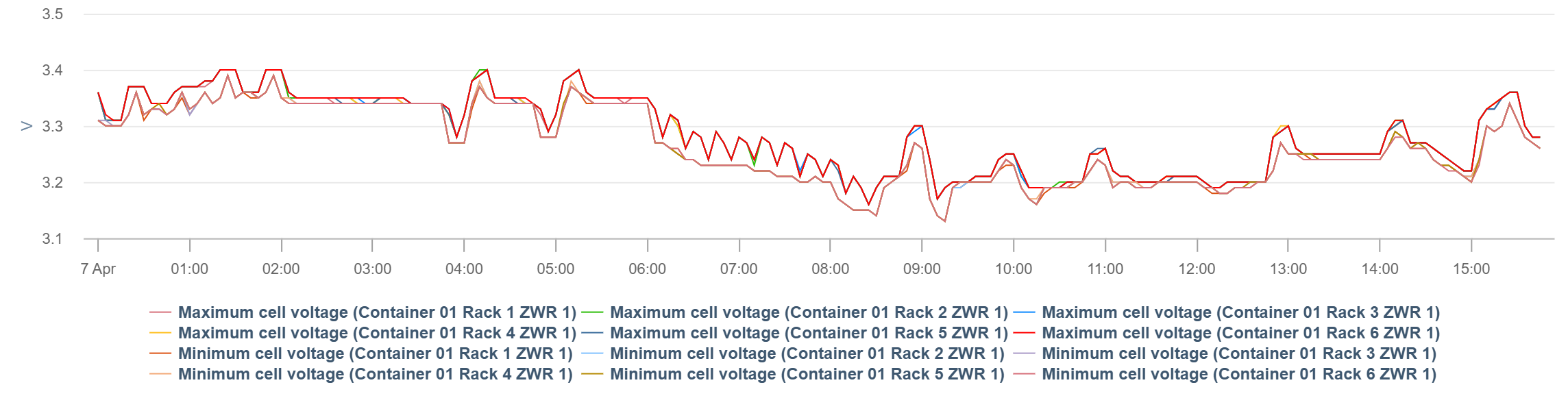

  • Diagramm Richten Sie ein Benutzerdefiniertes Diagramm ein, um Spannungsunterschiede der Zellen über die Batterieeinheiten zu analysieren, um Ungleichgewichte frühzeitig zu erkennen.

Spezifikationen für das Diagramm:

  • Datenpunkte:

    • Batterien > Maximale Zellspannung [B_U_CELL_MAX]

    • Batterien > Minimale Zellspannung [B_U_CELL_MIN]

  • Komponenten: z. B. alle Racks in einem Container

  • Betrachten Sie das Diagramm in der Tagesansicht

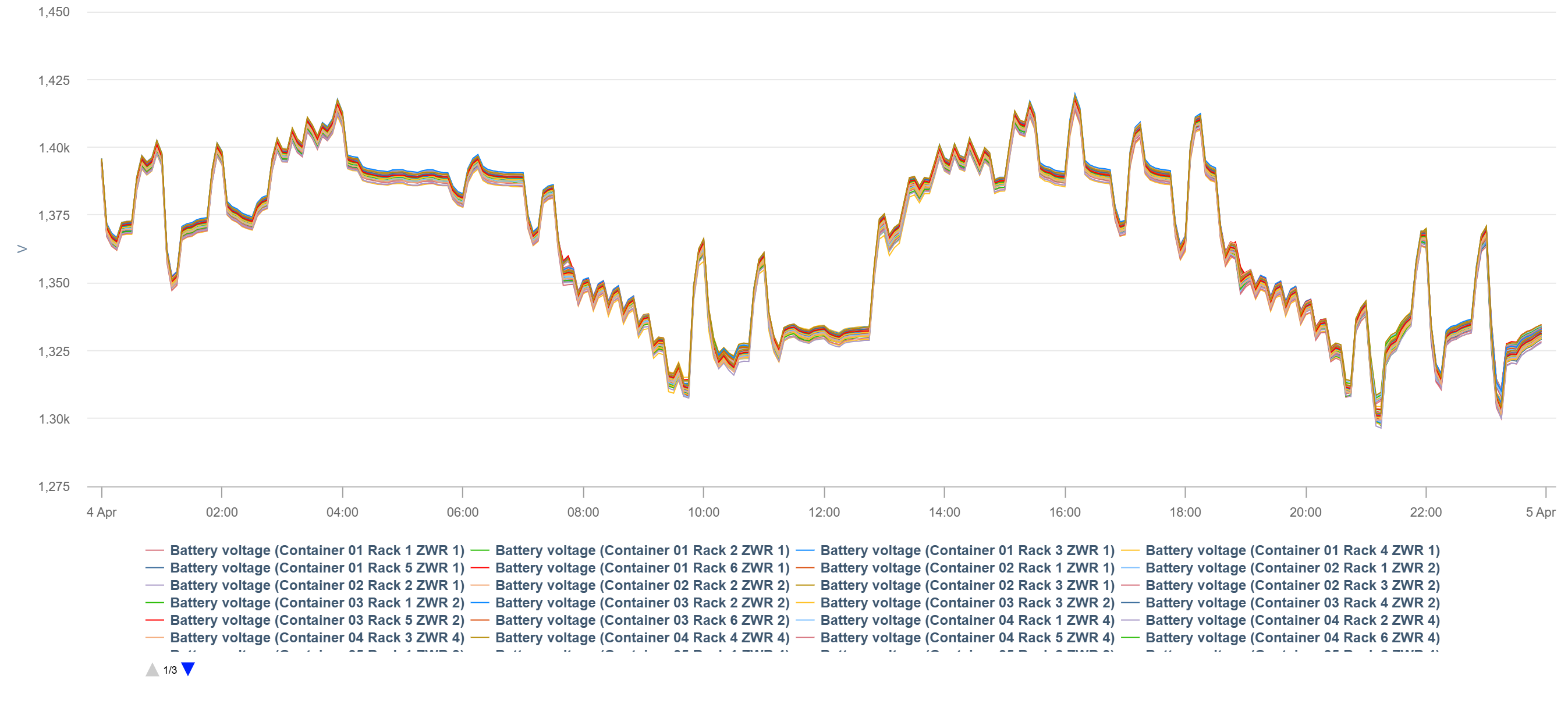

  • Diagramm Richten Sie ein Benutzerdefiniertes Diagramm ein, um die aggregierte DC-Spannung zu analysieren, beispielsweise eines kompletten Racks, um Anomalien zu erkennen und einen sicheren Betrieb innerhalb der Batteriewechselrichter- und Batteriespannungsgrenzen zu unterstützen.

Spezifikationen für das Diagramm:

  • Datenpunkte: Batterien > DC-Spannung [B_U_DC]

  • Komponenten: z. B. alle Racks

  • Betrachten Sie das Diagramm in der Tagesansicht

Spezifikationen der Heatmap:

  • Datenpunkte: Batterien > DC-Spannung [B_U_DC]

  • Komponenten: alle möglich, z. B. alle Racks innerhalb eines Containers

  • Betrachten Sie die Heatmap in der Tagesansicht

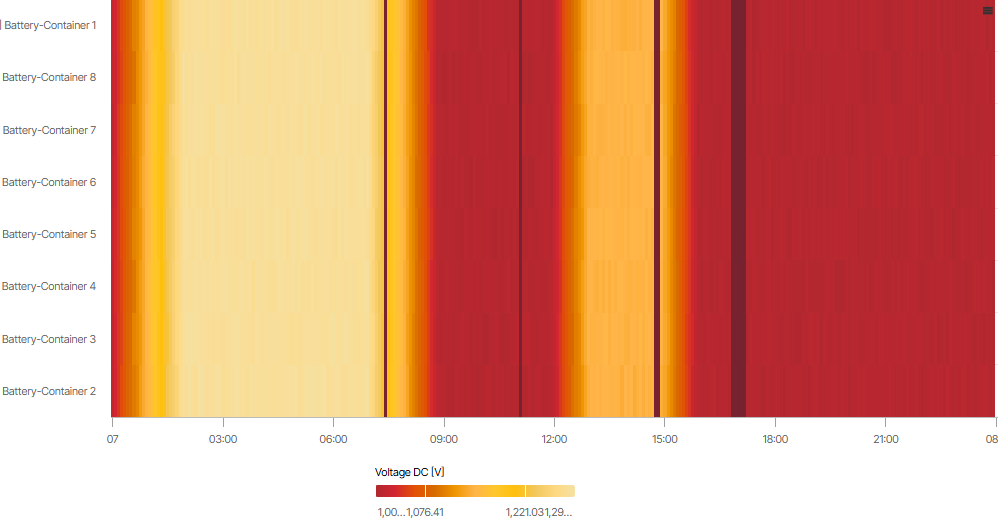

DC-Spannung (alle Container) - Heatmap

Über-/Untertemperatur

Relevante Datenpunkte:

  • Maximale Zelltemperatur [B_T_CELL_MAX]

  • Minimale Zelltemperatur [B_T_CELL_MIN]

  • Temperatur (Batterie) [B_T]

Ursache:

  • Unterschiede in der Zelltemperatur könnten auf Zellschäden oder Kühl-/Heizprobleme hinweisen.

❗

Warnung

Übertemperatur kann zu einem thermischen Durchgehen führen, was zu einem Anlagenausfall und/oder Brandgefahren führen kann.

Wenn die Temperatur über oder unter der Betriebstemperatur liegt, kann die Anlage abgeschaltet werden.

Hinweis

Untertemperatur kann zu Effizienz- und Lebensdauerverlust führen.

Monitoring-Optionen:

  • Alarm Richten Sie einen Benutzerdefinierten statischen Alarm ein, um zu erkennen und benachrichtigt zu werden, wenn die Temperatur einer Zelle innerhalb einer Batterieeinheit außerhalb des höchsten sicheren Betriebsbereichs steigt.

Spezifkationen für den Alarm:

  • Schweregrad: kritisch

  • Typ: Batterien

  • Geräte: alle möglich

  • Wert: Maximale Zelltemperatur [B_T_CELL_MAX]

  • Alarm auslösen, wenn der Wert: größer als

  • Geben Sie in °C die höchste Schwelle des sicheren Betriebsbereichs einer Zelle ein.

Tipp

Wenn die Zelltemperatur nicht verfügbar ist, verwenden Sie die nächstkleinere Hierarchieebene, z. B. die Modultemperatur.

  • Alarm Richten Sie einen Benutzerdefinierten statischen Alarm ein, um zu erkennen und benachrichtigt zu werden, wenn die Temperatur einer Zelle innerhalb einer Batterieeinheit außerhalb des niedrigsten sicheren Betriebsbereichs liegt.

Spezifikationen für den Alarm:

  • Schweregrad: normal

  • Typ: Batterien

  • Geräte: alle möglich

  • Wert: Minimale Zelltemperatur [B_T_CELL_MIN]

  • Alarm auslösen, wenn der Wert : weniger als

  • Geben Sie in °C die niedrigste Schwelle des sicheren Betriebsbereichs einer Zelle ein.

Tipp

Wenn die Zelltemperatur nicht verfügbar ist, verwenden Sie die nächstkleinere Hierarchieebene, z. B. die Modultemperatur.

  • Diagramm Richten Sie ein Benutzerdefiniertes Diagramm ein, um die minimale und maximale Temperatur der Zellen innerhalb einer Batterieeinheit auf einen Blick zu analysieren.

Spezifikationen für das Diagramm:

  • Datenpunkte:

    • Batterien > Minimale Zelltemperatur [B_T_CELL_MIN]

    • Batterien > Maximale Zelltemperatur [B_T_CELL_MAX]

  • Komponenten: alle möglich, z. B. alle Racks innerhalb eines Containers

  • Betrachten Sie das Diagramm in der Tagesansicht

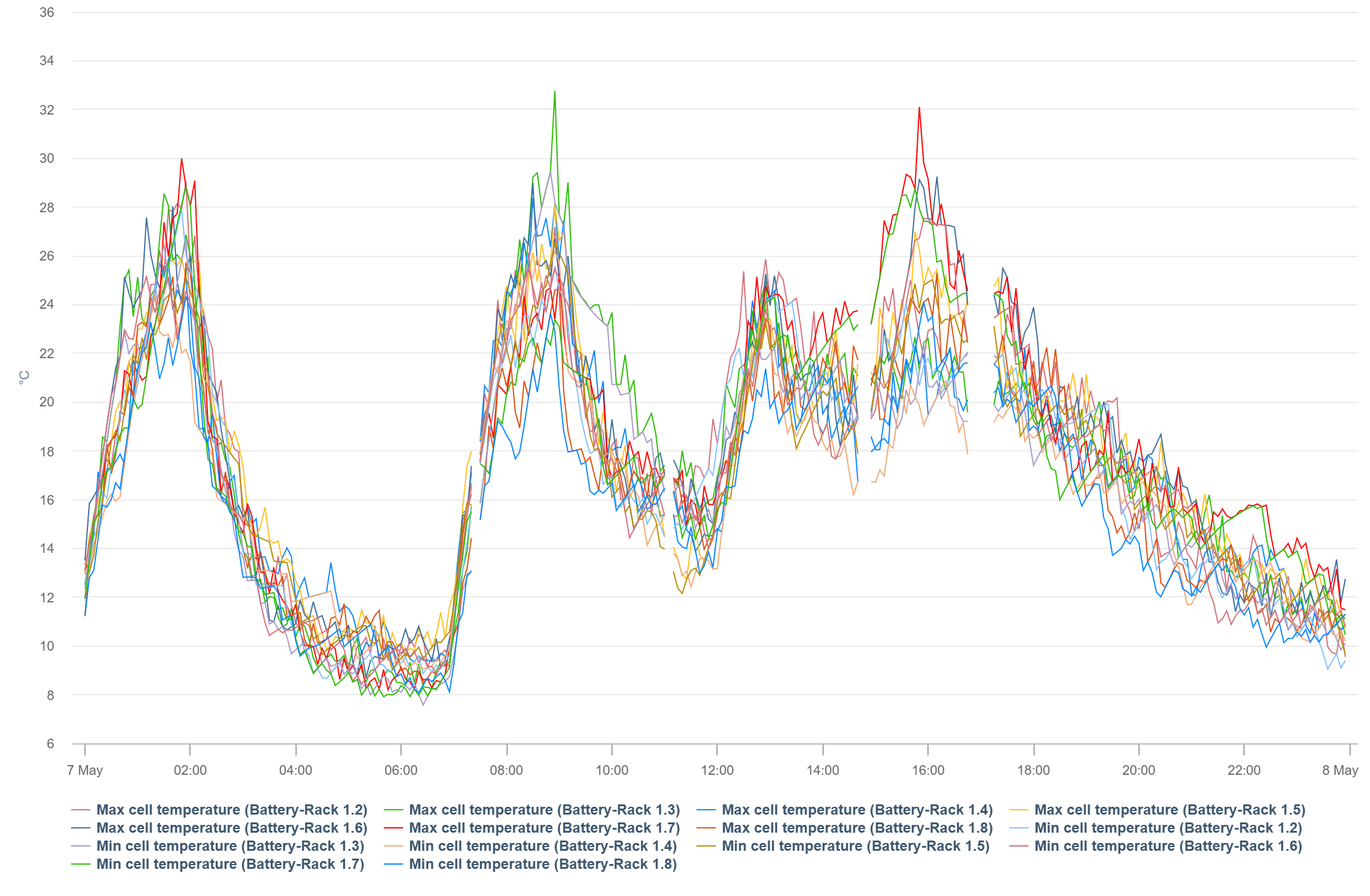

Min and Max cell temperature, all racks, container 1, chart
Minimale + Maximale Zelltemperatur (alle Racks, Container 1) - Diagramm

  • Diagramm Richten Sie ein Benutzerdefiniertes Diagramm ein, um die Batterietemperaturen innerhalb einer Batterieeinheit, beispielsweise eines Containers, zu analysieren. Die Temperatur wird durch die Wärmeabgabe der Batteriezellen, die Leistung der Klimaanlage und den Einfluss des Wetters von außen beeinflusst.

Spezifikationen für das Diagramm:

  • Datenpunkte: Batterien > Temperatur [B_T]

  • Komponenten: z.B. alle Container

  • Betrachten Sie das Diagramm in der Tagesansicht

Hinweis

Nicht alle B_T-Werte sind notwendigerweise vergleichbar. Überprüfen Sie, welche B_T-Werte der Umgebungstemperatur entsprechen.

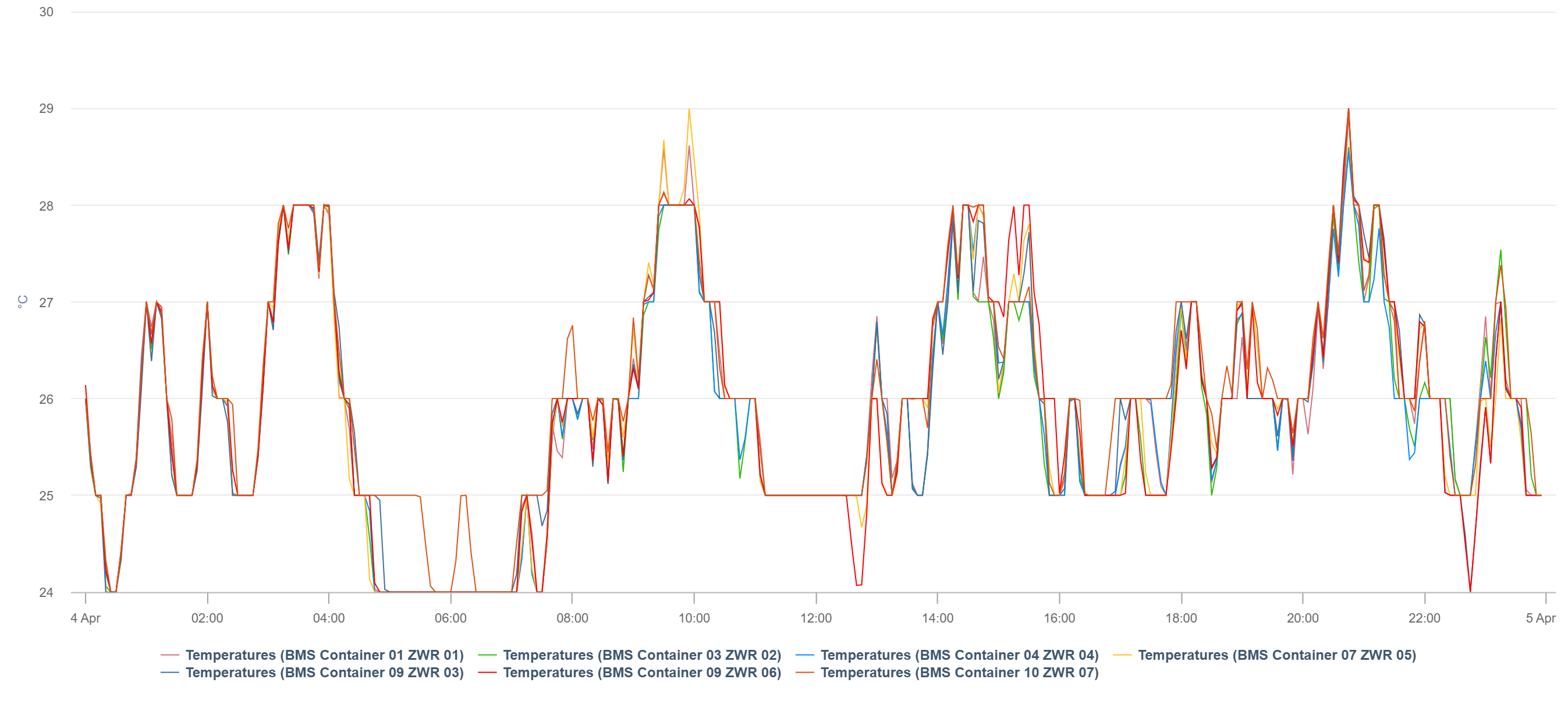

Umgebungstemperatur (alle Container) - Diagramm

Ungleichgewicht beim Laden/Entladen

Relevante Datenpunkte:

  • Gleichstrom (Batterie) [B_I_DC]

Hinweis

Ungleichmäßiges Laden und Entladen stellt ein Risiko für Überhitzung dar.

Ursachen:

  • Ungleichmäßige Lade- und Entladeströme könnten auf schlechte elektrische Kontakte oder Verbindungen oder Unterschiede im Innenwiderstand der Batteriezellen hinweisen.

  • Könnte auch auf eine ungleiche Lastverteilung hinweisen.

Handlung:

  • Wenn regelmäßig ungleiche Lade- und Entladeströme auftreten, ist Wartung erforderlich.

Monitoring-Optionen:

Spezifikationen für das Diagramm:

  • Datenpunkte: Batterien > Gleichstrom [B_I_DC]

  • Komponenten: z. B. alle Racks

  • Betrachten Sie das Diagramm in der Tagesansicht

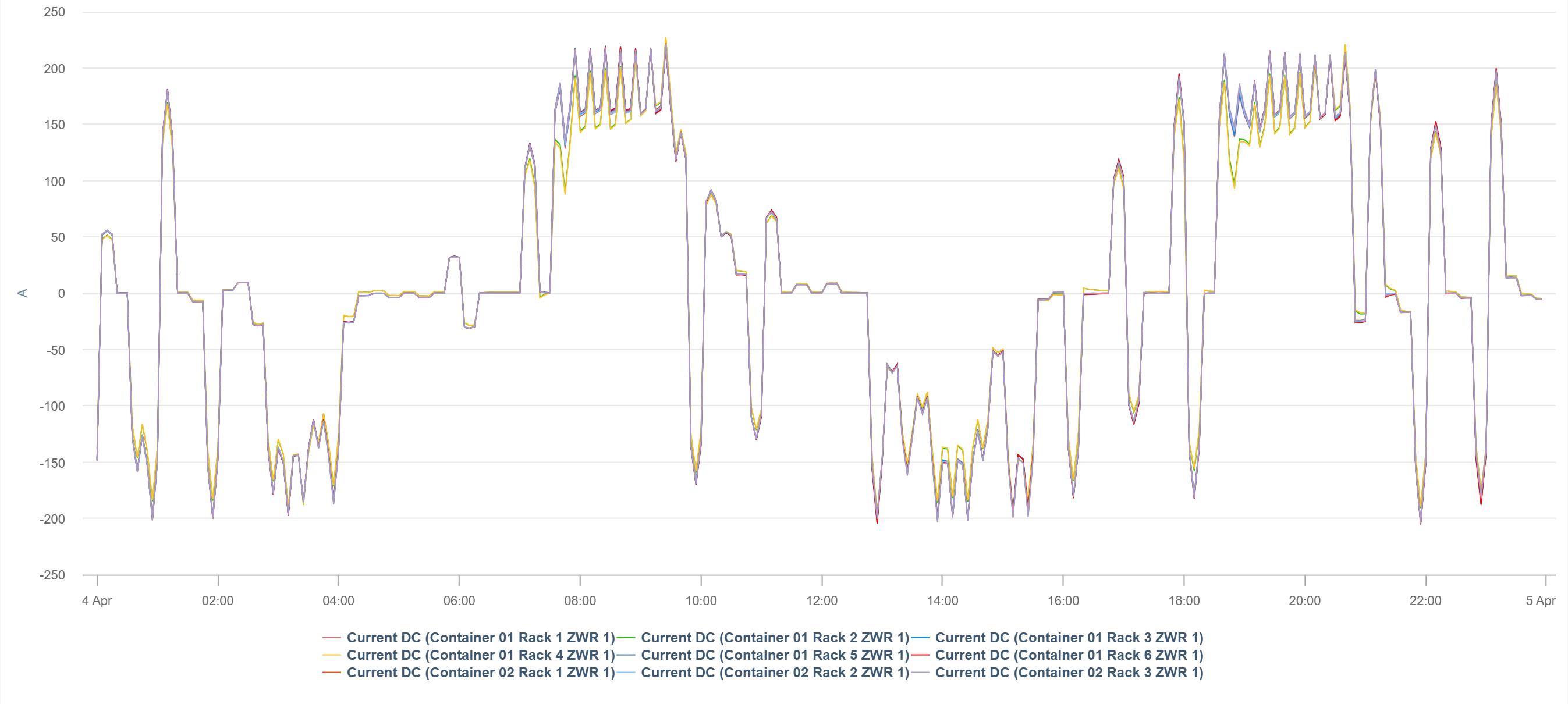

DC current (all racks) - chart
DC-Strom (alle Racks) - Diagramm
Spezifikationen der Heatmap:

  • Datenpunkte: Batterien > Gleichstrom [B_I_DC]

  • Komponenten: alle möglich, z. B. alle Container

  • Betrachten Sie die Heatmap in der Tagesansicht

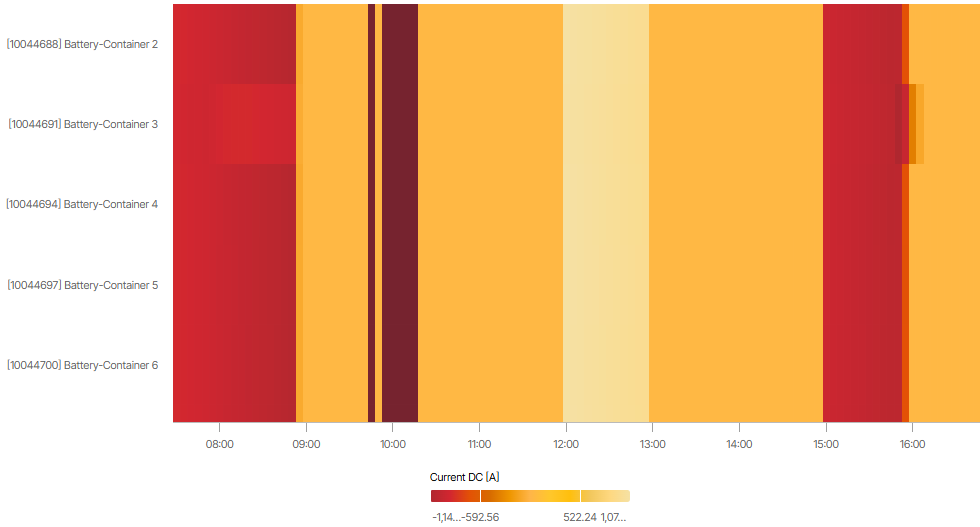

DC current (all containers) - heatmap
DC-Strom (alle Container) - Heatmap

Ist die Anlage betriebsbereit?

Ermitteln Sie, ob Ihre Anlage betriebsbereit ist.

Relevante Datenpunkte:

  • Batteriesystemstatus [STATUS[1..x]]

  • Neuester Batteriefehlercode im Intervall [FEHLER[1..x]]

Hinweis

Status- und Fehlercodes haben unterschiedliche Bedeutungen und können je nach Batterietyp unterschiedliche Zustände aufweisen. Machen Sie sich mit den Status- und Fehlercodes Ihrer Batterie vertraut, damit Sie das Diagramm entsprechend interpretieren können.

Monitoring-Optionen:

Spezifikationen für das Diagramm:

  • Datenpunkte:

    • Batterien > Batteriesystemstatus [STATUS[1..x]]

    • Batterien > Neuester Batteriefehlercode im Intervall [FEHLER[1..x]]

  • Komponenten: alle Batterien

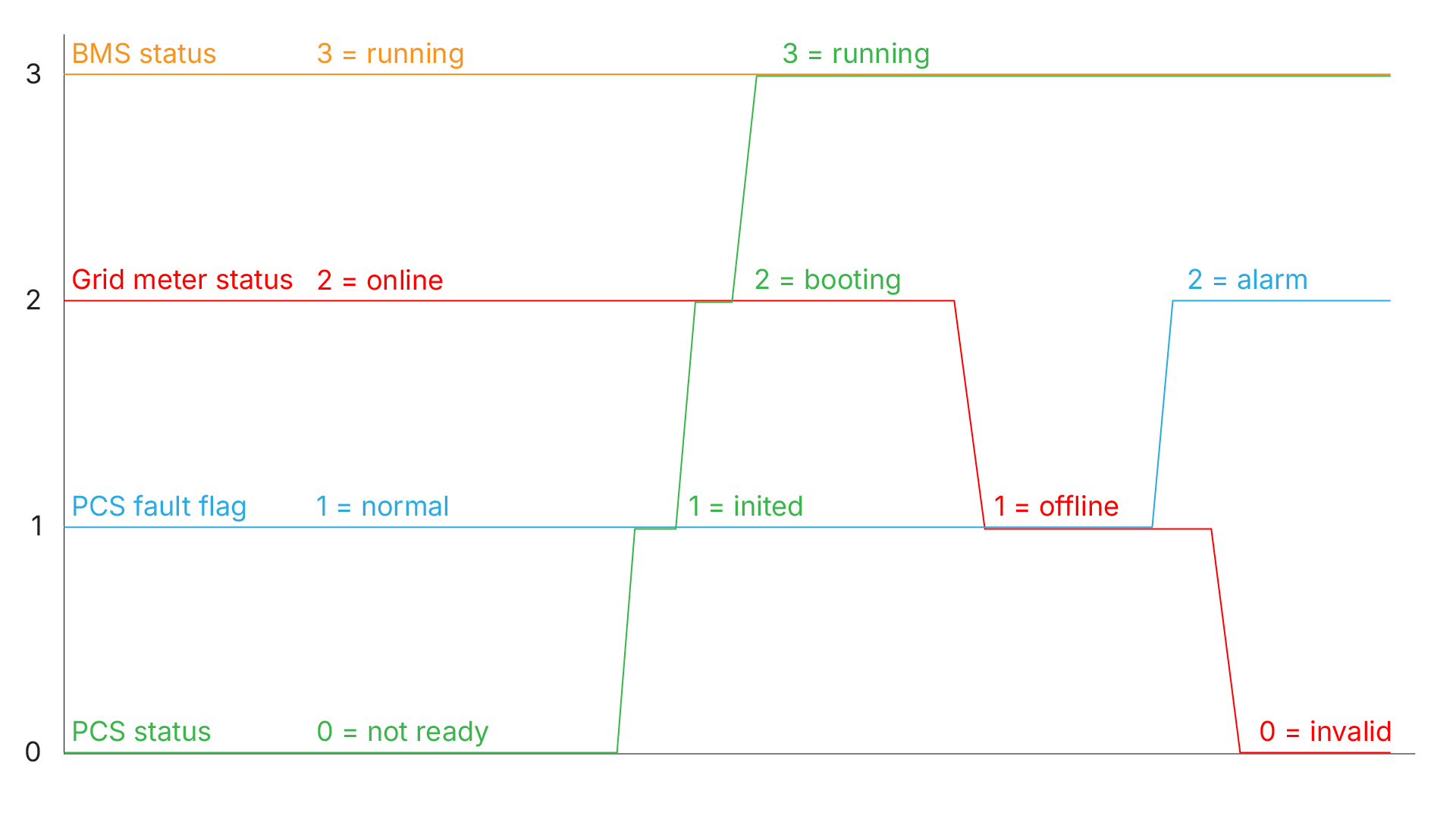

Possible statuses and error codes in different states
Mögliche Status und Fehlercodes in verschiedenen Zuständen

Wie viel Energie ist verfügbar?

Analysieren Sie, wie viel Energie gerade verwendet wird oder verwendet werden kann.

Relevante Datenpunkte:

  • Leistung AC (Batterie) [P_AC]

  • Ladbare Energie AC [B_E_CHARGE_AC] und entladbare Energie AC [B_E_DISCHARGE_AC]

Monitoring-Optionen:

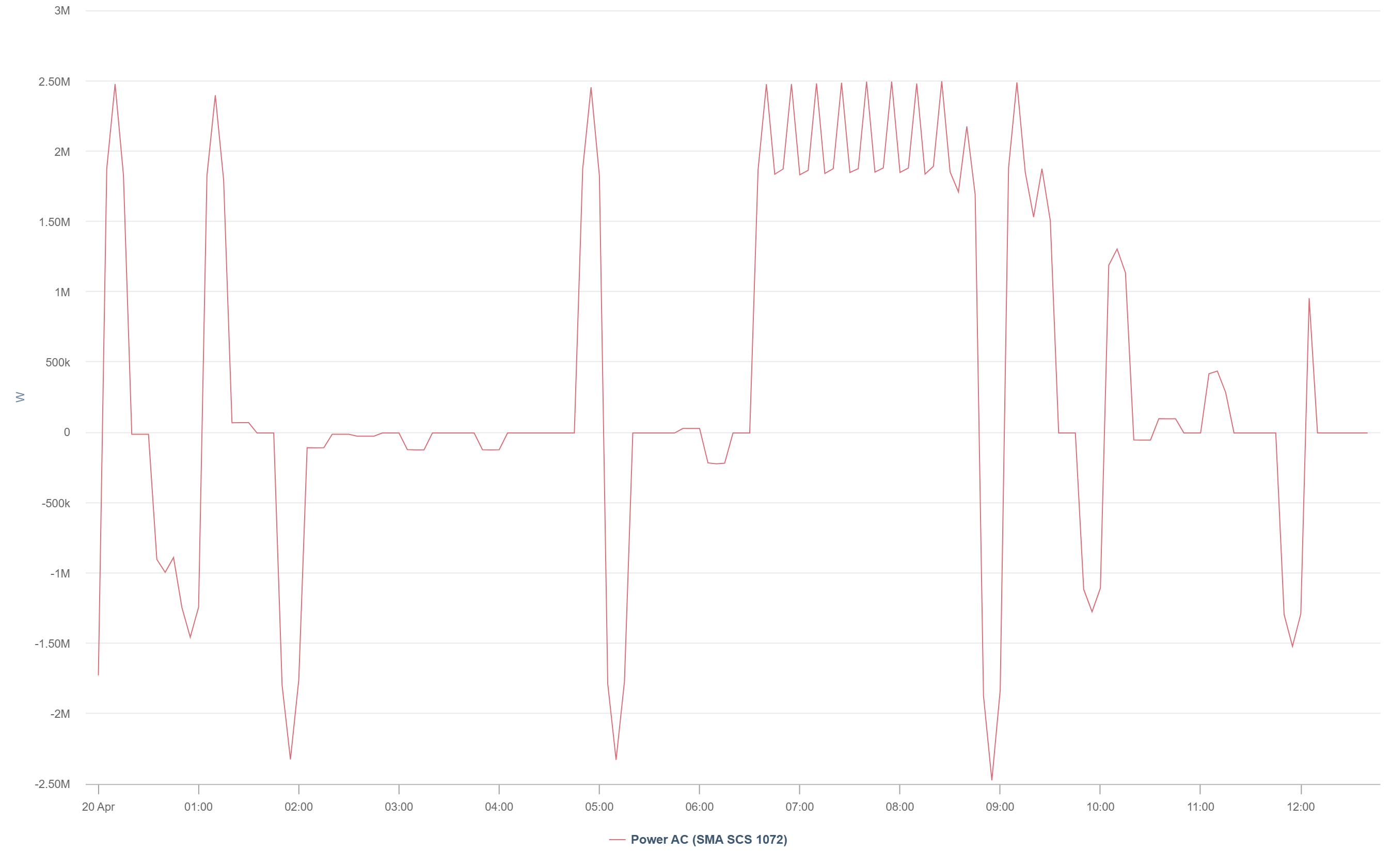

  • Diagramm Richten Sie ein Benutzerdefiniertes Diagramm ein, um die tatsächliche Leistung am Batteriewechselrichter (AC-Seite) zu analysieren.
    Dies hilft Ihnen:

    • Unerwartete Leistungsabfälle, Clipping oder asymmetrisches Verhalten zu erkennen.

    • Erwartete Leistungsprofile zu bestätigen, z. B. Peak Shaving, Vermarktung, Netzdienste.

Spezifikationen für das Diagramm:

  • Datenpunkte: Batterien > Leistung AC [P_AC]

  • Komponenten: alle Batteriewechselrichter

  • Sehen Sie sich das Diagramm in der Tages- oder Wochenansicht an

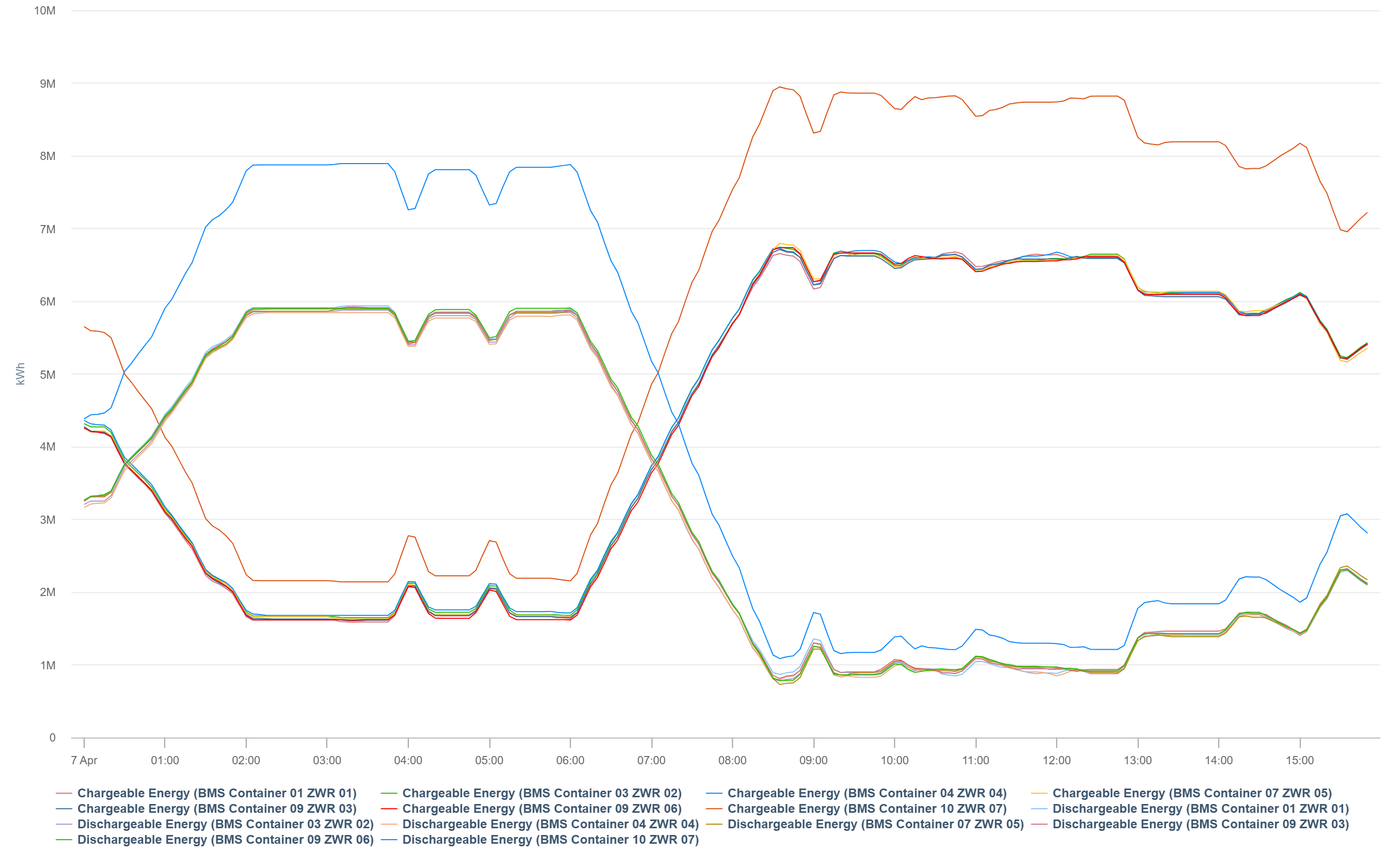

  • Diagramm Richten Sie ein Benutzerdefiniertes Diagramm ein, um die nutzbare Energie pro Batterie-Container über den Roh-Ladezustand (SoC) hinaus zu analysieren.
    Dies hilft Ihnen:

    • Zu überprüfen, ob die Batterie betrieben werden könnte, auch wenn dies nicht der Fall war.

Spezifikationen für das Diagramm:

  • Datenpunkte:

    • Batterien > Ladbare Energie AC [B_E_CHARGE_AC]

    • Batterien > Entladbare Energie AC [B_E_DISCHARGE_AC]

  • Komponenten: alle Container

  • Sehen Sie sich das Diagramm in der Tages- oder Wochenansicht an


Tipp

Wenn AC-Energie nicht verfügbar ist, verwenden Sie stattdessen DC-Energie [B_E_CHARGE_DC und B_E_DISCHARGE_DC].

Was sind die aktuellen Trends?

Richten Sie Alarme und Diagramme ein, um über aktuelle Entwicklungen informiert zu bleiben.

SoC-/Ladezustands-Ungleichgewicht

Relevante Datenpunkte:

  • SoC-/Ladezustand [B_SOC]

Handlung:

  • Wenn Sie eine große SoC-/Ladezustands-Streuung feststellen, überprüfen Sie, ob eine Ausgleichs- und/oder SoC-/Ladezustands-Rekalibrierungsaufgabe erforderlich ist.

Vorsicht

Eine große SoC-/Ladezustands-Streuung über Batterieeinheiten verringert die nutzbare Kapazität, was zu ineffizientem Betrieb, geringeren Einnahmen und einer kürzeren Batterielebensdauer führt.

Monitoring-Optionen:

Spezifikationen für den Alarm:

  • Schweregrad: hoch

  • Typ: Batterien

  • Geräte/Komponenten: alle möglich, z.B. Racks oder Container

  • Messung: SoC/Ladezustand [B_SOC]

  • Berechnung: Mittelwert

  • Messunsicherheit: Legen Sie den Schwellenwert für eine relative oder absolute Abweichung vom Mittelwert fest.

  • Heatmap Richten Sie eine Benutzerdefinierte Heatmap ein, um ungewöhnliche SoCs/Ladezustände Ihrer Batterieeinheiten zu analysieren und Abweichungen sofort zu erkennen.

Spezifikationen der Heatmap:

  • Datenpunkte: Batterien > SoC/Ladezustand [B_SOC]

  • Komponenten: alle möglich, z. B. alle Racks innerhalb eines Containers

  • Sehen Sie die Heatmap in der Tages- oder Monatsansicht an

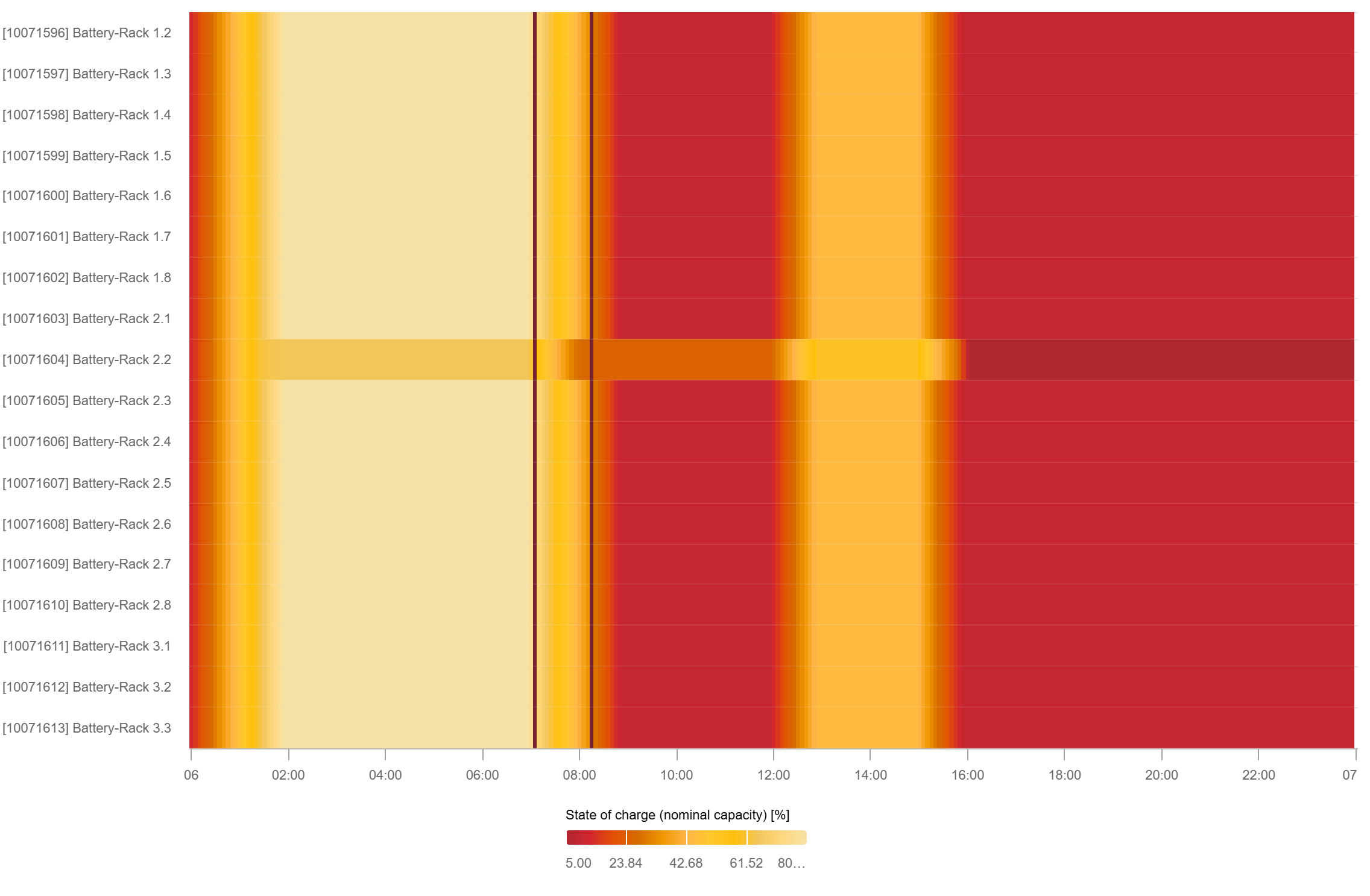

SoC, all racks, container 1 and 2, heatmap
SoC/Ladezustands [%] - Heatmap

SoH/Gesundheitszustands-Verteilung

Relevante Datenpunkte:

  • SoH/Gesundheitszustand [B_SOH]

Monitoring-Optionen:

  • Diagramm Richten Sie eine Benutzerdefinierte Diagramm ein, um die Gesundheitsverteilung über alle Batterieeinheiten zu analysieren, um ungleichmäßiges Altern frühzeitig zu erkennen.

Spezifikationen der Heatmap:

  • Datenpunkte: Batterien > SoH/Gesundheitszustand [B_SOH]

  • Komponenten: alle Batterieeinheiten

  • Sehen Sie die Heatmap in der Monats- oder Jahresansicht an

Weitere Anwendungsbeispiele

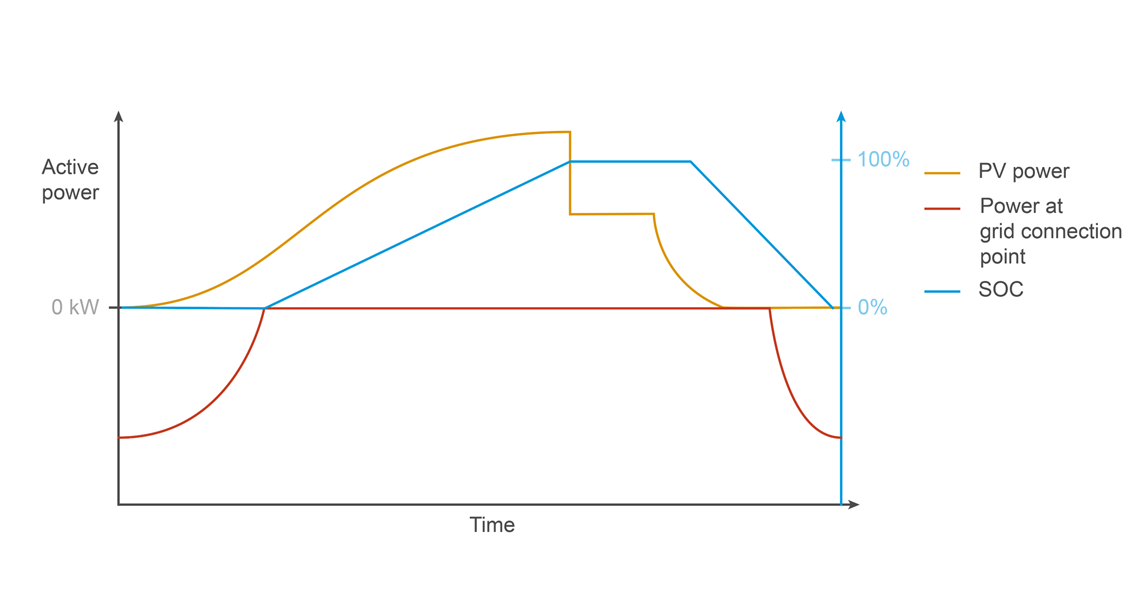

Peak Shaving

Relevante Datenpunkte:

  • SoC/Ladezustand (PPC) [PPC_BAT_SOC_ABS]

  • Summe der Wirkleistung des PV-Wechselrichters (PPC) [PPC_PV_P_AC_INV]

  • Leistung (Zähler) [M_AC_P]

Monitoring-Optionen:

  • Diagramm Richten Sie ein Benutzerdefiniertes Diagramm ein, um zu analysieren, wie die Batterie lädt und entlädt, um die Netzleistungsspitzen zu begrenzen.

Spezifikationen für das Diagramm:

  • Datenpunkte:

    • PPC > SoC/Ladezustand [PPC_BAT_SOC_ABS]

    • PPC > Summe der Wirkleistung des Wechselrichters [PPC_PV_P_AC_INV]

    • Zähler > Leistung [M_AC_P]

  • Komponenten: alle Batterien

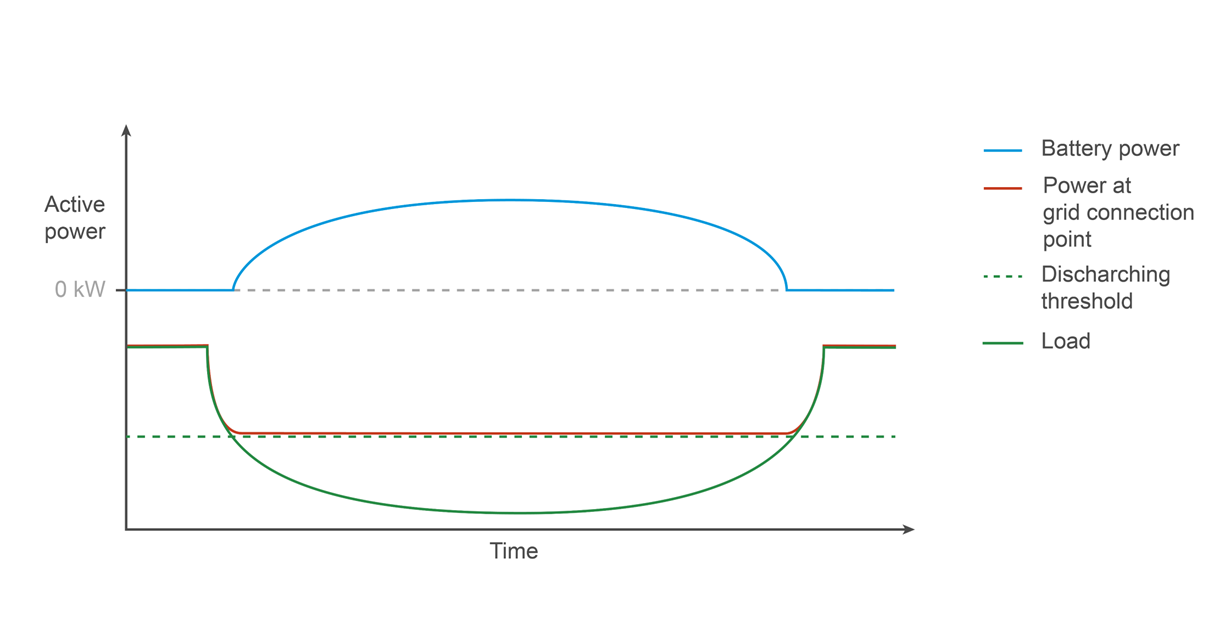

Nulleinspeisung/Band Shaving

Relevante Datenpunkte:

  • Summe der Wirkleistung der Batterie-Wechselrichter (PPC) [PPC_BAT_P_AC_INV]

  • Leistung (Zähler) [M_AC_P]

  • Einen neuen Term für die Last erstellen (Zählerwert bevorzugt, falls verfügbar). Siehe Terme.

  • Einen neuen Term für die Entladegrenze erstellen. Siehe Terme.

Monitoring-Optionen:

  • Diagramm Richten Sie ein Benutzerdefiniertes Diagramm ein, um das Band Shaving mit Nulleinspeisung zu analysieren, indem Sie die Summe der Wirkleistung des Batteriespeichersystems zusammen mit der Einspeisezählerleistung und der Lastanforderung visualisieren und hervorheben, wie die Batterie unterhalb einer definierten Grenze entlädt, um Spitzen zu begrenzen und den Netzexport zu verhindern.

Spezifikationen für das Diagramm:

  • Datenpunkte:

    • PPC > Summe der Wirkleistung des PCS [PPC_PV_P_AC_INV]

    • Zähler > Leistung [M_AC_P]

    • Benutzerdefinierter Term für Last

    • Benutzerdefinierter Term für die Entladegrenze

  • Komponenten: alle Batterien
