Über VLAN und den bluelog

Bestimmte Anlagenkonfigurationen, wie zum Beispiel Schaltschränke, erfordern separate Kommunikationsnetzwerke für Netzbetreiber, Geräte und das Internet bzw. WAN (Wide Area Network). Die VLAN-Funktion erfüllt dieses Anforderung. Die Funktion nutzt virtuelle Netzwerke (VLANs) über einen Managed Switch, der sich in der Regel im Schaltschrank befindet.

  • Der bluelog dient als Netzwerkbrücke und verwendet VLANs, um Routen für die Netzwerke festzulegen.

  • Der bluelog hat zwei Ethernet-Ports. Wenn eine physische Netzwerksegmentierung für weitere Ports erforderlich ist, kann dies durch einen Managed Switch erfolgen, bei dem mehrere VLANs konfiguriert sind.

  • Es ist wichtig, die VLAN-Einstellungen des bluelog mit den VLAN-Konfigurationen des Managed Switches abzustimmen.

  • Diese Konfiguration kann auch auf die Firewall-Einstellungen ausgeweitet werden.

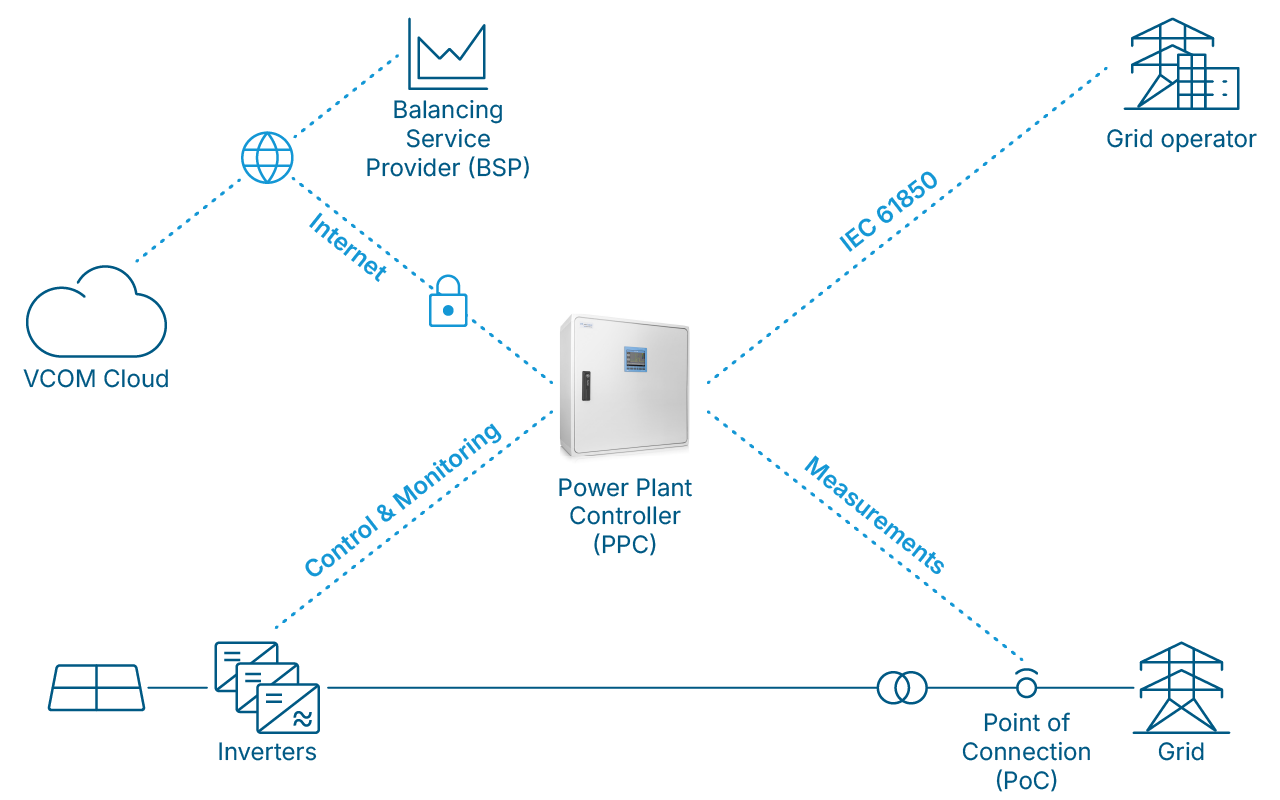

Die folgende Grafik zeigt, wie VLANs eingesetzt werden können, um separate Kommunikationsnetzwerke bereitzustellen: das WAN (Internet), der Netzbetreiber (konform mit IEC 61850) und das Gerätenetzwerk (für Steuerung und Überwachung)

Example of how VLAN can be used to provide separate communication networks
Beispiel: VLAN verwenden, um separate Kommunikationsnetzwerke bereitzustellen

VLAN einrichten

Schritte

  1. Gehen Sie zu Einstellungen > VLAN .

  2. Wählen Sie das Plus-Icon, um ein neues VLAN hinzuzufügen.

  3. Füllen Sie die Pflichtfelder aus:

    • VLAN-ID (Bereich 1-4094)

    • IP Adresse

    • Subnetz-Maske

  4. Optional: Ausfüllen, falls erforderlich:

    • Standard-Gateway

    • Primärer DNS-Server

    • Sekundärer DNS-Server

    • Ändern Sie die MTU (Standard: 1500).

  5. Wählen Sie das Disketten-Icon zum Speichern aus.

  6. Wenn alle Einstellungen korrekt vorgenommen wurden, wird automatisch eine virtuelle LAN-Schnittstelle erstellt, die den definierten VLAN-Einstellungen entspricht. Alle konfigurierten VLANs werden in der Liste angezeigt.

  7. Optional: Passen Sie die Firewall-Einstellungen an, falls erforderlich.


Weitere Aktionen

  • Ein VLAN Bearbeiten oder Löschen: Wählen Sie die Optionen neben dem VLAN-Namen in der Liste aus.

  • Für Bulk-Aktionen wählen Sie mehrere VLANs aus, indem Sie die jeweiligen Kontrollkästchen aktivieren, oder nutzen Sie das Kontrollkästchen in der Tabellenüberschrift, um alle VLANs gleichzeitig auszuwählen.

  • Verwenden Sie die Speichern, Abbrechen und Löschen Buttons neben jedem VLAN, um Änderungen anzuwenden. Diese Aktionen betreffen nur die spezifische Zeile, in der sie ausgewählt sind.
