Zuletzt geändert:
Vorderseite
|
1 |
4x Digitaleingang (DI-1 … DI-4) |
|
2 |
Reset-Taste |
|
3 |
4x Digitalausgang (DO-1 … DO-4) / Multi-Eingang (MI-1 … MI-4) |
|
4 |
Seitenkappen. Für eine Erweiterung mit Zusatzmodulen, entfernen Sie das rechte Modul. |
|
5 |
4x Befestigungen auf jeder Seite zum Entfernen der Seitenabdeckungen. |
|
6 |
DIN-Hutschienenverriegelungen auf jeder Seite |
|
7 |
Seriennummer des Geräts |
|
8 |
Spannungsversorgung: 24 V |
|
9 |
2x RS485-Schnittstelle (RS485-1 + RS485-2) |
|
10 |
2x Entsprechende Busterminierung (9) |
|
11 |
FE-Anschluss. Nicht anschließen. |
|
12 |
2x Ethernet-Anschluss (ETH-1 + ETH-2) |
|
13 |
USB-Anschluss |
|
14 |
Steckplatz für Speicherkarten |
|
15 |
Status-LEDs: |

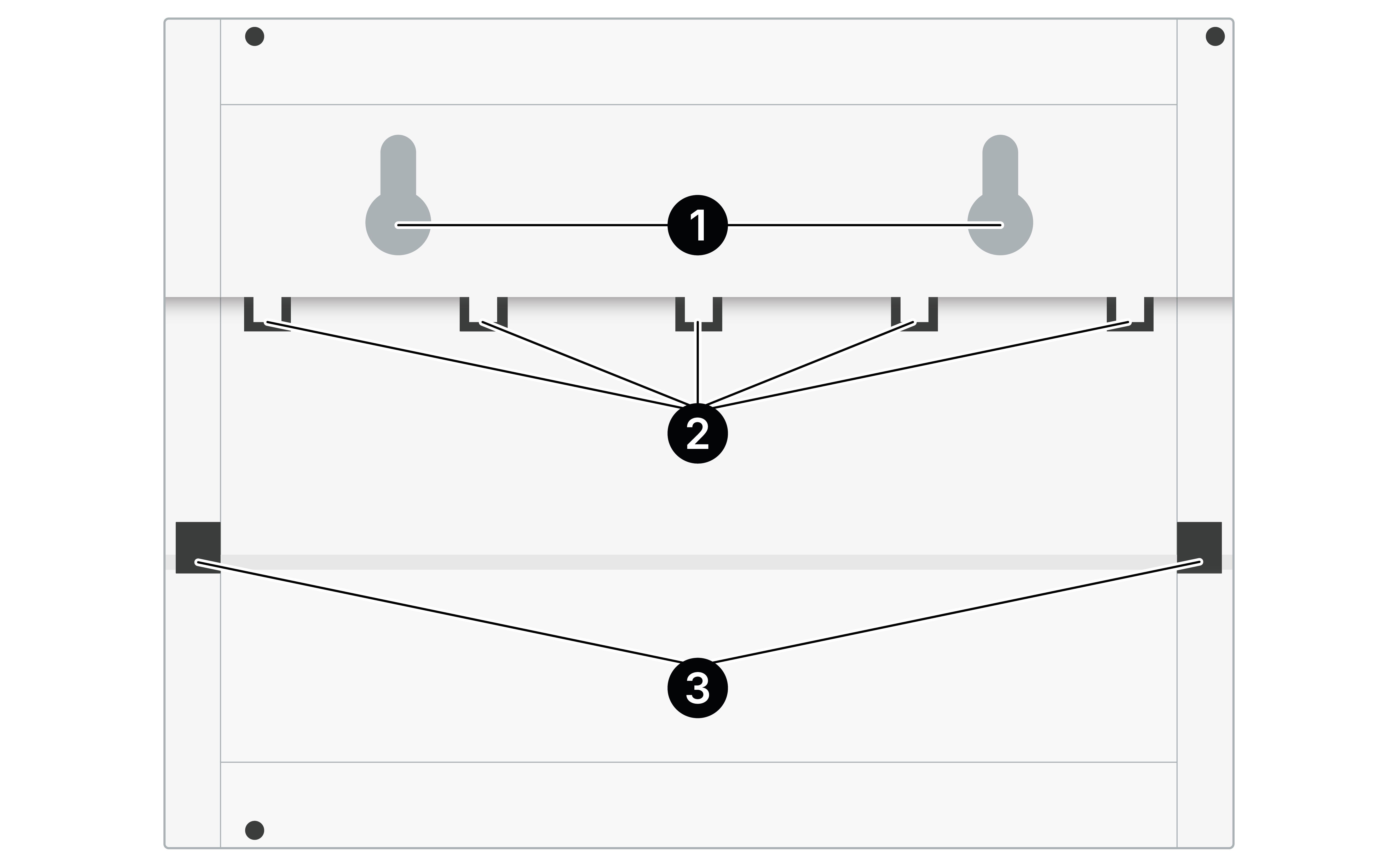

Rückseite
|
1 |
2x Öffnungen für die Wandmontage |
|
2 |
5x Feste Klemmen für die Montage auf Hutschiene |
|
3 |
2x Bewegliche Klemmen für die Montage auf Hutschiene. Verwenden Sie (6) an der Vorderseite, um sie nach oben und unten zu bewegen. |
Statusleuchten (Status-LEDs)
|
Symbol |
LED |
Bedeutung |
|---|---|---|
|
|
|
bluelog Neo wird nicht mit Strom versorgt. |
|
|
bluelog Neo wird mit Strom versorgt. |
|
|
|
|
System ist ausgeschaltet. Wird auch weiterhin angezeigt, wenn das System den Kernel bootet. |
|
|
System startet Softwaredienste. |
|
|
|
Alle Softwaredienste laufen, normaler Betrieb. |
|
|
|
Systemfehler. Überprüfen Sie die Details in der Geräteübersicht auf der Weboberfläche oder kontaktieren Sie den Support. |
|
|
|
|
System hat nicht begonnen, eine Internetverbindung herzustellen. |
|
|
System beginnt, eine Internetverbindung herzustellen. |
|
|
|
Internetverbindung hergestellt, normaler Betrieb. |
|
|
|
Keine Internetverbindung. Überprüfen Sie Ihre Internetverbindung. |
