Über den virtuellen PPC
Einige Anlagen – insbesondere solche, die keinen blue'Log als Power Plant Controller (PPC) verwenden – senden keine konventionellen Sollwerte für die Regelung. Stattdessen geben sie möglicherweise nur den Gerätestatus oder bit-codierte Werte an, die nicht direkt einen verwendbaren PPC-Sollwert darstellen. Der virtuelle PPC ermöglicht es Ihnen, diese Signale in einen Sollwert zu übersetzen, der ein echtes PPC-Signal imitiert und zu Überwachungszwecken in VCOM verwendet werden kann. Dafür müssen Sie einen Term erstellen. Dessen Ausgabe muss ein Prozentsatz sein, der aus den verfügbaren Eingaben abgeleitet wird – zum Beispiel spezifische Statuscodes, Bitkombinationen oder Berechnungen basierend auf der Wechselrichterleistung im Verhältnis zur installierten Kapazität.
Sobald ein Term erstellt wurde, der einen Prozentwert erzeugt, kann er als Eingabe für einen virtuellen PPC zugewiesen werden. Der virtuelle PPC verwendet diesen Wert dann in VCOM, wo er wie ein echtes PPC-Signal verarbeitet wird. Dies kann dann beispielsweise für folgende Zwecke verwendet werden:
-
Erzeugung von Regelungsereignissen
-
Regelungs-Automatisierungen (Berechnung des Ertragsausfalls)
-
Visualisierung im Power Control-Tab
Der virtuelle PPC ist streng eine Überwachungsfunktion und beeinflusst nicht den Betrieb der Anlage.
Einschränkung: nur 1 virtueller PPC pro Regelungsquelle (Netzbetreiber, Direktvermarkter usw.)
Einen virtuellen PPC erstellen
Voraussetzungen
-
Allgemein ist es nur sinnvoll, diese Funktion zu verwenden, wenn Ihre Anlage über einen PPC verfügt und geregelt werden kann.
-

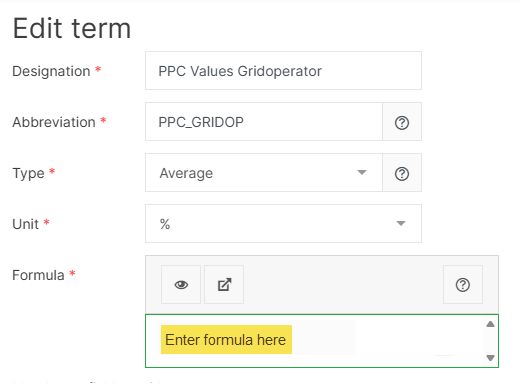

Falls noch nicht geschehen, erstellen Sie einen Term. Der Term selbst variiert je nach Gerät und den verfügbaren Messwerten, aber das Ergebnis muss ein Prozentwert sein (z. B. 50 %). Das Ergebnis dieses Terms wird nun als Sollwert verwendet, um einen PPC für Regelungsereignisse zu simulieren.
-
Gehen Sie zu ANLAGENEBENE , dann zu Berechnungen > Power Control > Tab Virtueller PPC.
-
Wählen Sie Virtuellen PPC erstellen.
-
Fügen Sie den von Ihnen erstellten Term hinzu.
-
Unter Regelungsquelle wählen Sie aus, woher die Regelung kommt.
-
Wählen Sie Speichern.
Sie können diese Daten jetzt in VCOM verwenden.
Beispiel-Term für einen virtuellen PPC
In diesem Beispiel-Term überprüft jede Zeile eine spezifische Kombination der beiden Digitaleingänge und gibt einen entsprechenden Prozentsatz für die Regelung aus:
-
Beide Eingänge = 0 → 100%. Die Anlage darf mit voller Leistung betrieben werden.
-
Beide Eingänge = 1 → 0%. Die Anlage ist vollständig geregelt (Zero Feed-In/null Einspeisung).
-
Kombination der Eingänge 1/0 → 30%. Die Anlage ist auf 30% der installierten Kapazität geregelt.
-
Kombination der Eingänge 0/1 → 60%. Die Anlage ist auf 60% gekürzt.
if(sum('STATUS(SN123456)-STATE-ID101010';'STATUS(SN123456)-STATE-ID202020')==0;100)
??
if(sum('STATUS(SN123456)-STATE-ID101010';'STATUS(SN123456)-STATE-ID202020')==2;0)
??
if('STATUS(SN123456)-STATE-ID202020'==0;if('STATUS(SN123456)-STATE-ID101010'==1;30))
??
if('STATUS(SN123456)-STATE-ID101010'==0;if('STATUS(SN123456)-STATE-ID202020'==1;60))
