Simulationsmethoden für Smart Alarms

Zuletzt geändert:

Sie können zwischen den folgenden Simulationsmodellen für Minderertrags- und Totalausfallalarme wählen. Welche Methode Sie wählen, hängt von Ihren individuellen Anlageneinstellungen und Präferenzen ab.

Hinweis

Wenn Sie eine Simulationsmethode gewählt haben, die keinen Wert liefert, und alle Ihre Wechselrichter gleichzeitig ausfallen, wird eine grundlegende Standardberechnung auf der Grundlage des Sonnenstandes durchgeführt. Bei dieser Berechnung wird lediglich geprüft, ob Leistung vorhanden sein sollte, ohne den konfigurierten Nennleistungswert zu berücksichtigen.

Methode

Beschreibung

Voraussetzungen

Wechselrichtervergleich

Die Quelle des Sollwerts wird durch den Vergleich der Wechselrichter untereinander ermittelt

  • Alle Wechselrichter sind einer Teilanlage zugeordnet

Physikalische Simulation

Die Simulation wird dann auf der Grundlage der Einstrahlungswerte für jede Teilanlage der Ausrichtung erstellt.
Jede Teilanlage wird mit der Einstrahlung des Sensors simuliert, der ihm am ähnlichsten ist.

  • Alle Wechselrichter sind einer Teilanlage zugeordnet

  • Mindestens ein funktionierender Einstrahlungssensor muss an der Anlage angebunden sein

Machine Learning Simulation

Machine Learning Algorithmen analysieren die historischen Messdaten der PV-Anlage und optimieren die physikalische Simulation.

  • Die Anzahl der Wechselrichter pro Teilanlage muss mit der Anzahl der in dieser Teilanlage konfigurierten Wechselrichter übereinstimmen.

  • Keine „unbekannten“ Module sind in einer Teilanlage konfiguriert.

  • Manuelle Korrektur der Teilanlagenkonfiguration wird nicht berücksichtigt

  • 70% oder mehr Datenpunkte während des Tages sind gültig

  • Gültige Trainingsdaten von mindestens zwei Wochen innerhalb der letzten 30 Tage sind verfügbar.

Um eine Simulationsmethode zu aktivieren, gehen Sie zur image-20250130-160823.png Anlagenkonfiguration > Überwachung > Alarme > Minderertragsalarm (oder Totalausfallsalarm) > Auslösekriterien > Wählen Sie die gewünschte Simulationsmethode.

Wechselrichtervergleich

Bei dieser Methode wird die Quelle des Sollwerts durch den Vergleich der Wechselrichter ermittelt. Die jeweilige Eingangskonfiguration wird automatisch berücksichtigt. Zu diesem Zweck werden alle Wechselrichter nach dem Verhältnis ihrer Eingänge gruppiert. Dann wird der Wechselrichter mit der besten Leistung (der mit der höchsten normierten Leistung) als Referenz für die anderen Wechselrichter in dieser Gruppe festgelegt. Im nächsten Schritt wird die normierte Leistung als Zielwert für die zu vergleichenden Wechselrichter betrachtet.

Voraussetzungen

  • Alle Wechselrichter sind einer Teilanlage zugeordnet.

Anwendungsfall 1: Passende Konfiguration

Teilanlage

Eingang 1

Eingabe 2

Verhältnis des Eingangs

Wechselrichter 1

120 kWp @ 95°/20

120 kWp @ 275°/20°

1 @ 95°/20°:1 @ 275°/20°

Wechselrichter 2

60 kWp @ 95°/20°

60 kWp bei 275°/20°

1 @ 95°/20°:1 @ 275°/20°

Wechselrichter 3

120 kWp bei 95°/30°

120 kWp bei 275°/30°

1 @ 95°/30°:1 @ 275°/30°

Wechselrichter 4

60 kWp bei 95°/30°

60 kWp bei 275°/30°

1@ 95°/30°:1 @ 275°/30°

In diesem Szenario würde die VCOM Cloud zwei Gruppen bilden:

  • Gruppe 1: Wechselrichter 1 und Wechselrichter 2 (1:1 Verhältnis von 95°/20° und 275°/20°)

  • Gruppe 2: Wechselrichter 3 und Wechselrichter 4 (1:1-Verhältnis von 95°/30° und 275°/30°)

Anwendungsfall 2: Nicht übereinstimmende Konfigurationen

Teilanlage

Eingang 1

Eingabe 2

Verhältnis des Eingangs

Wechselrichter 1

120 kWp @ 95°/20°

120 kWp @ 275°/20°

1 @ 95°/20°:1 @ 275°/20°

Wechselrichter 2

60 kWp @ 95°/20°

60 kWp bei 275°/20°

1 @ 95°/20°:1 @ 275°/20°

Wechselrichter 3

120 kWp bei 95°/30°

120 kWp bei 275°/30°

1 @ 95°/30°:1 @ 275°/30°

Wechselrichter 4

60 kWp bei 95°/30°

60 kWp bei 275°/30°

1 @ 95°/30°:1 @ 275°/30°

Wechselrichter 5

60 kWp @ 95°/20°

120 kWp @ 275°/20°

1 @ 95°/20°:2 @ 275°/20°

Wechselrichter 6

40 kWp @ 95°/20°

120 kWp @ 275°/20°

1 @ 95°/20°:3 @ 275°/20°

In diesem Szenario würde die VCOM Cloud drei Gruppen bilden

  • Gruppe 1: Wechselrichter 1 und Wechselrichter 2 (1:1 Verhältnis von 95°/20° und 275°/20°)

  • Gruppe 2: Wechselrichter 3 und Wechselrichter 4 (1:1-Verhältnis von 95°/30° und 275°/30°)

  • Gruppe 3: Wechselrichter 5 und Wechselrichter 6 (Rest)

Anwendungsfall 3: Einzelne Konfiguration ohne Übereinstimmung

Teilanlage

Eingang 1

Eingabe 2

Verhältnis des Eingangs

Wechselrichter 1

120 kWp @ 95°/20°

120 kWp @ 275°/20°

1 @ 95°/20°:1 @ 275°/20°

Wechselrichter 2

60 kWp @ 95°/20°

60 kWp bei 275°/20°

1 @ 95°/20°:1 @ 275°/20°

Wechselrichter 3

120 kWp bei 95°/30°

120 kWp bei 275°/30°

1 @ 95°/30°:1 @ 275°/30°

In diesem Szenario würde die VCOM Cloud nur eine Gruppe mit allen Wechselrichtern bilden. Sonst gäbe es keine Referenz auf den Wechselrichter 3.

Physikalische Simulation

Die physikalische Simulation verwendet Einstrahlungsstärkewerte. Um die erforderlichen Daten der Anlagenkonfiguration (Ausrichtung und Neigung der Anlage) zu erfassen, wird zunächst die spezifische Leistung (Modul und Wechselrichter) für jede Teilanlage der Ausrichtung berechnet. Die Simulation wird dann auf der Grundlage der Einstrahlungswerte für jede Teilanlage der Ausrichtung erstellt. Jede Teilanlage wird mit der Einstrahlung des Sensors simuliert, der ihm am ähnlichsten ist. Die Ähnlichkeit zwischen Teilanlagen und Sensoren wird durch Berechnung der Korrelation zwischen den Leistungsmessungen der Teilanlage und dem Strahlungswert des Sensors ermittelt.

Voraussetzungen

  • Alle Wechselrichter sind einer Teilanlage zugeordnet

  • Mindestens ein funktionierender Einstrahlungssensor muss an der Anlage angebunden sein

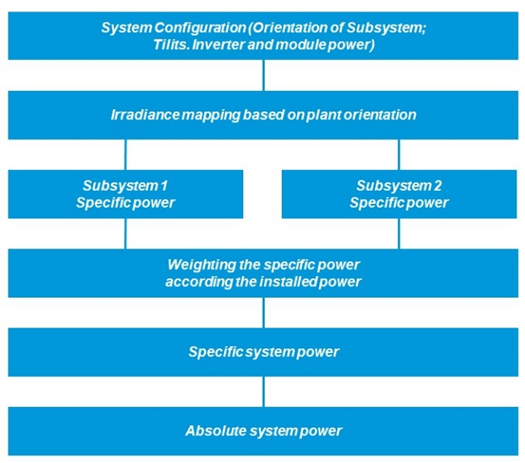

Misproduction alarm - physical simulation model

Minderertragsalarm: Modell physikalische Simulation

Die Anlagenkonfiguration wird abgerufen und die Orientierung der Teilanlage definiert.

Die in der PV-Anlage installierten Sensoren werden der jeweiligen Orientierung der Teilanlage zugeordnet. Temperaturwerte werden berücksichtigt.

Die spezifische Leistung für jede Teilanlage dieser Orientierung wird berechnet

Aus den Werten der Wechselrichter und der installierten Leistung der Module wird der spezifische Energieertrag für jede Teilanlage der Ausrichtung berechnet

Der Zielwert pro Intervall wird auf Anlagenebene als spezifischer Wert berechnet

Der Zielwert pro Intervall wird auf Anlagenebene als absoluter Wert berechnet

Machine Learning Simulation

Die Machine Learning Simulation entspricht der physikalischen Simulation, verwendet aber historische Daten für genauere Simulationen. Algorithmen des maschinellen Lernens analysieren die historischen Messdaten der PV-Anlage und optimieren die physikalische Simulation. Dadurch wird die Abweichung zwischen der gemessenen Leistung und der Zielleistung verringert, um einen möglichst genauen Zielwert zu erreichen. Die Machine Learning Simulation kann Ihnen helfen, die genauesten Ergebnisse zu erzielen. Um Machine Learning anwenden zu können, muss die Anlage die folgenden Kriterien erfüllen:

Voraussetzungen

  • Die Anzahl der Wechselrichter pro Teilanlage muss mit der Anzahl der in dieser Teilanlage konfigurierten Wechselrichter übereinstimmen.

  • Keine „unbekannten“ Module sind in einer Teilanlage konfiguriert.

  • Manuelle Korrektur der Teilanlagenkonfiguration wird nicht berücksichtigt

  • 70% oder mehr Datenpunkte während des Tages sind gültig

  • Gültige Trainingsdaten von mindestens zwei Wochen innerhalb der letzten 30 Tage sind verfügbar.

Fehlen gültige Trainingsdaten, ist die Machine Learning Simulation nicht verfügbar, und es wird eine entsprechende Meldung angezeigt.

Hinweis

Die physikalischen und Machine Learning Simulationen sind auch relevant für die Simulation des Solarleistungsdiagramms. Siehe Simulation.
