Geräte

Zuletzt geändert: 27 Feb 2025

Unter Geräte haben Sie einen Überblick über die an Ihr blue'Log angeschlossenen Geräte und MX-Erweiterungsmodule. Sie können hier Geräte hinzufügen und bearbeiten.

Treiber

Alle angeschlossenen Geräte benötigen einen Treiber, um mit dem blue'Log zu kommunizieren. meteocontrol bietet einen "All-in-One"-Treiber für standardisierte Kommunikationsschnittstellen. Dieser Treiber wird kontinuierlich aktualisiert.

• Siehe Kompatibilitätscheck für Informationen zu den unterstützten Geräten.

• Geräte mit mehreren Funktionen werden unter ihrer Hauptkategorie angezeigt. Beispiel: Ein Wechselrichter mit String-Überwachung wird unter Wechselrichtern angezeigt.

Modbus-Profile

Wenn ein Gerät nicht über den All-in-One-Treiber verfügbar ist, kann es mithilfe eines Modbus-Profils über den Modbus-Konfigurator (Lizenz erforderlich) angeschlossen werden.

• Modbus-Profile sind nur auf dem blue'Log verfügbar, für den die Lizenz erworben wurde.

• Siehe Modbus-Konfigurator für weitere Details.

Alarme/Events

Auf der blue’Log Interface können Sie die Liste der Ereignisse (= Fehler-/Statusmeldungen, Alarme) einsehen, die von den einzelnen Geräten erzeugt werden können. Der Inhalt der Liste variiert je nach den Spezifikationen jedes Geräts.

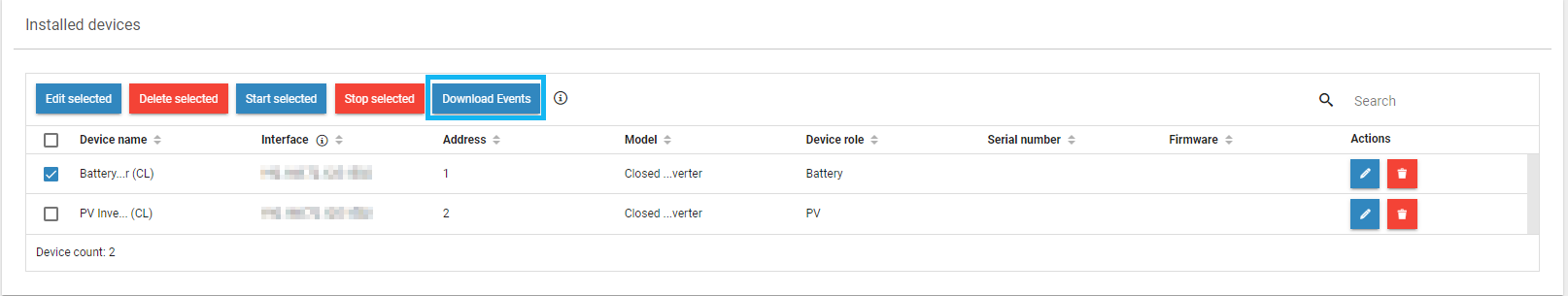

Gehen Sie zu Geräte > Wechselrichter (oder anderes Gerät) > Installierte Geräte > Setze das/die entsprechende(n) Kontrollkästchen. Wählen Sie Download Events aus, um die Liste herunterzuladen.

Hinweis: Benennung von Geräten

Beim Einrichten eines Geräts wird der Name des Herstellers automatisch vergeben. Um Geräte leichter identifizieren und organisieren zu können, vergeben Sie klare und eindeutige Namen. Dadurch wird die Lesbarkeit der Diagramme verbessert und es ist besonders hilfreich, wenn mehrere Geräte gleichen Typs in der Anlage vorhanden sind.

Beispiel:

• Standardname: meteocontrol Si-12TC BM: MI-1

• Eindeutiger Name: Einstrahlungssensor Osten 1

Siehe unsere Benennungsrichtlinie für weitere Details.

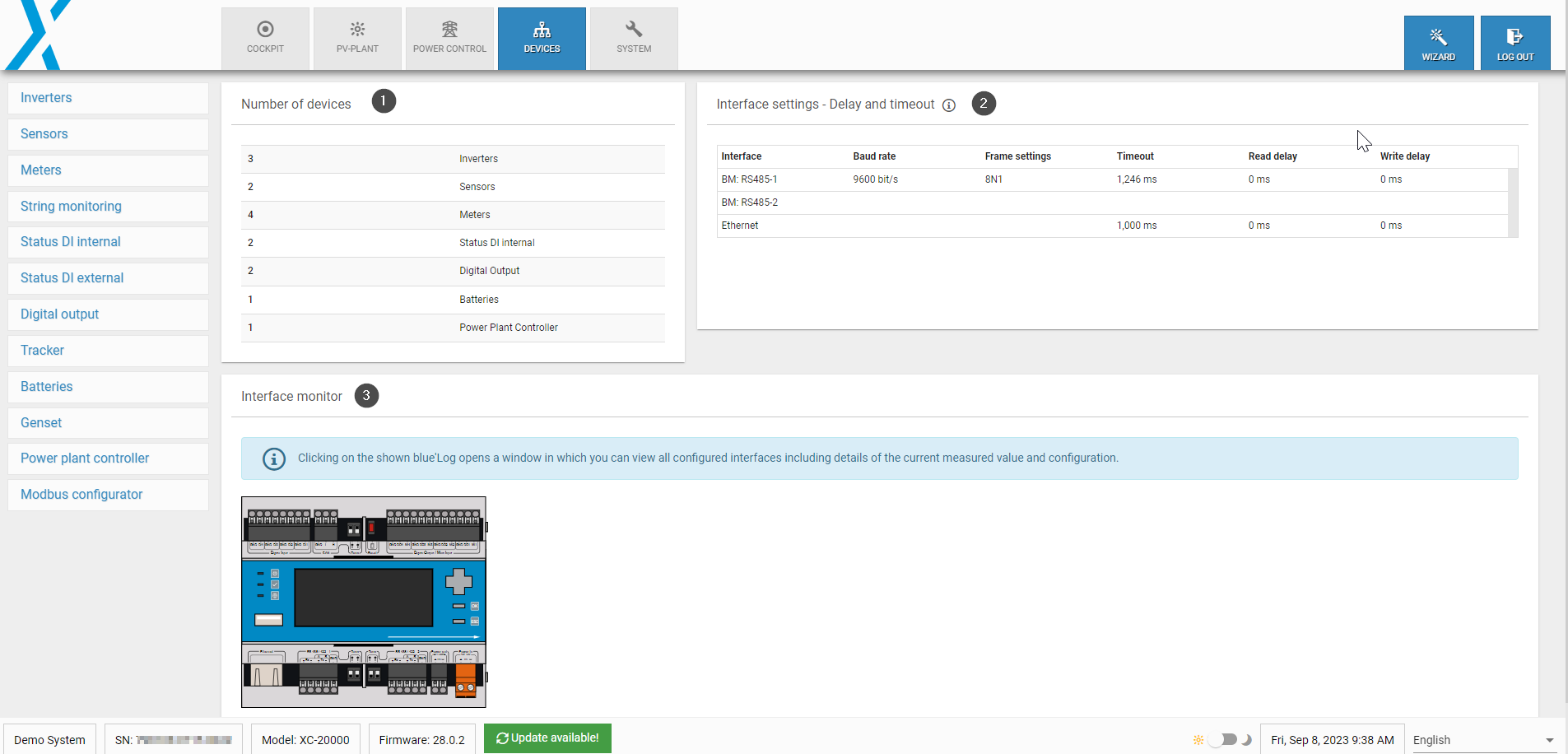

Geräteübersicht

1	Anzahl der Geräte	Anzahl der einzelnen Gerätetypen, die mit Ihrem blue'Log verbunden sind.
2	Schnittstellen Einstellungen - Delay und Timeout	Sie können die Leseverzögerung (Read delay), die Schreibverzögerung (Write delay) und die Zeitüberschreitung (Timeout) für jede Schnittstelle anpassen. Diese Einstellungen gelten für alle Treiber, die auf der Schnittstelle konfiguriert sind. Read delay: Wartezeit zwischen zwei Leseanfragen, die das Intervall für das Abfragen von Messwerten festlegt. Write delay: Wartezeit zwischen zwei Schreibbefehlen, die die Geschwindigkeit von Power Control beeinflusst. Timeout: Maximale Zeit, die ein Gerät benötigt, um auf einen Befehl von blue'Log zu reagieren. Die angezeigten Standardzeiten richten sich nach dem langsamsten Treiber in der Benutzeroberfläche. Hinweis Die Schnittstellen Einstellungen können nur von meteocontrol Technischen Support geändert werden. Um Änderungen zuzulassen, aktivieren Sie den Support-Zugang unter Benutzer.
3	Schnittstellenmonitor	Klicken Sie auf die blue'Log-Grafik', um alle konfigurierten Schnittstellen anzuzeigen (grün hervorgehoben). Weitere Details erhalten Sie, indem Sie auf den jeweiligen Abschnitt der Grafik klicken. Dieses Feature ist hilfreich zur Fehlersuche.

Gerätekategorien
