Modbus-Konfigurator

Zuletzt geändert: 27 Feb 2025

Über den Modbus-Konfigurator

Um Geräte an den blue'Log anzuschließen, die nicht vom All-in-One-Treiber unterstützt werden, können Sie den Modbus-Konfigurator verwenden (Lizenz erforderlich). Die von Ihnen erstellen Modbus-Profile sind spezifisch für den blue’Log, auf das die Lizenz angewendet wird.

Unterstützte Gerätekategorien

• Wechselrichter

• Zähler

• Sensor

• Batterie

• Tracker

• String-Überwachung

• Status DI extern

• Genset

• Power Plant Controller

Hinweis

Zähler können zur Power Control verwendet werden, wenn ein Modbus-Profil eingerichtet ist. Allerdings können Wechselrichter Power Control nicht ausführen.

Unterstützte Datenpunkte

Alle unterstützten Datenpunkte können in der Import-Spezifikation angezeigt werden. Es ist nicht möglich, Werte zu importieren, die eine Fehlermeldung zurückgeben.

Einschränkungen

Der Modbus-Konfigurator kann in folgenden Fällen nicht verwendet werden:

• Zwei logische Geräte (Modbus-Profile), scannen, die dieselbe Modbus-Adresse (IP- oder Busadresse) teilen, auch wenn sie von einem einzigen physischen Gerät stammen.

• Virtuelle Geräte scannen, wie z.B. virtuelle Zähler.

Neues Modbus-Profil hinzufügen

Voraussetzungen

• blue'Log XC mit Firmware 17.0.11 oder höher

• Modbus-Konfigurator-Lizenz. Siehe Datenblatt und Lizenz.

• Fortgeschrittene Kenntnisse des Modbus-Kommunikationsprotokolls

• Modbus-Schnittstellenbeschreibung des Geräteherstellers

Schritte

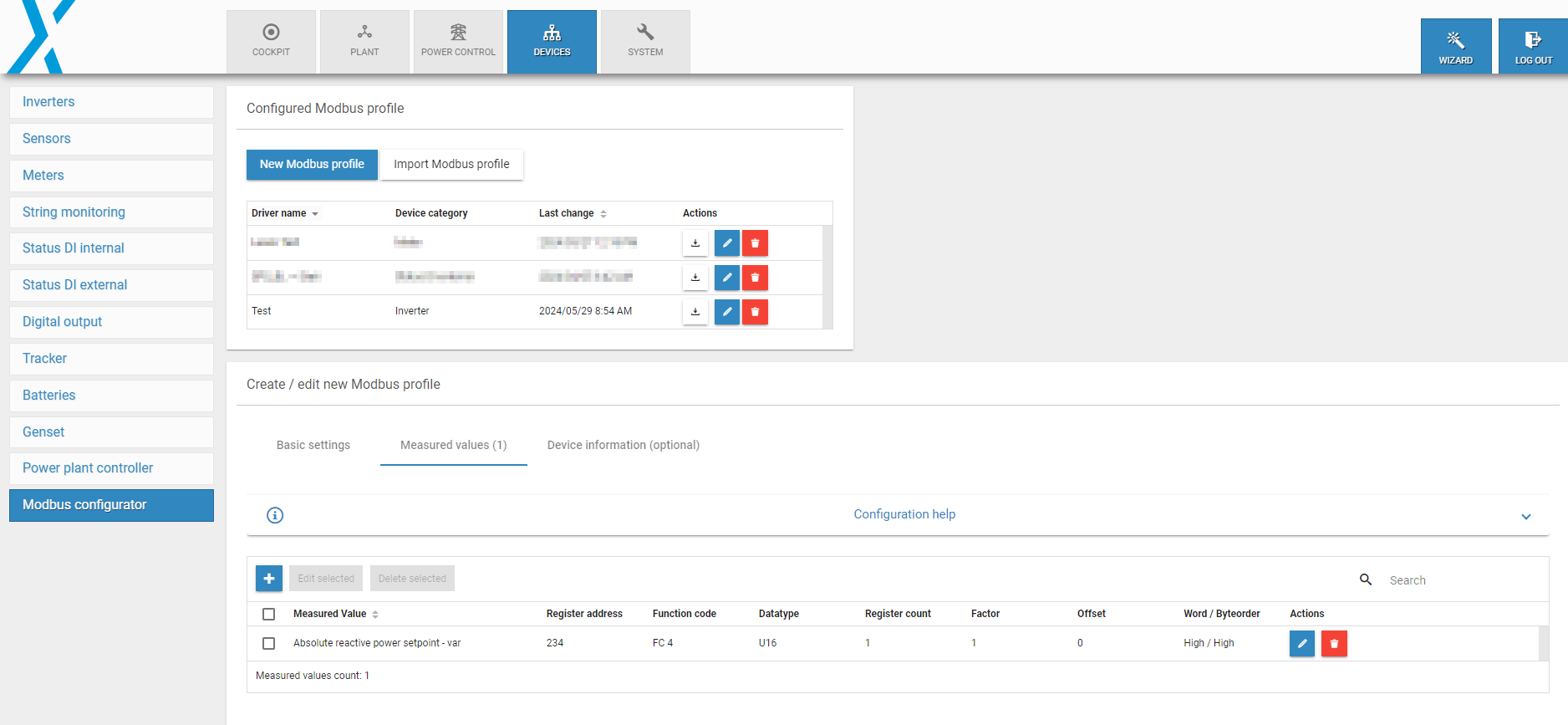

1. Wählen Sie Neues Modbus-Profil.

2. Ein Fenster erscheint. Für detaillierte Hilfe wählen Sie Einstellhilfe.

3. Geben Sie im Tab Basiseinstellungen den Treibernamen und die Gerätekategorie ein. Die anderen Felder sind optional.

4. Unter dem Tab Messwerte wählen Sie das Plus-Icon aus, um die vom Gerät zu lesenden Werte hinzuzufügen.

   • Bitte beziehen Sie sich auf die Modbus-Schnittstellenbeschreibung des Herstellers.

5. Optional: Geben Sie unter dem Tab Geräteinformationen die Seriennummer, das Modell und die Firmware ein.

Sobald das Profil erstellt ist, steht es unter Konfigurierte Modbus-Profile zur Verfügung, wo Sie das Profil nach Bedarf herunterladen, bearbeiten oder löschen können.

Beispiel: Modbus-Profil

Das folgende Beispiel zeigt ein Zähler, der die Wirkleistung und die Wirkenergie bei Power Control misst.

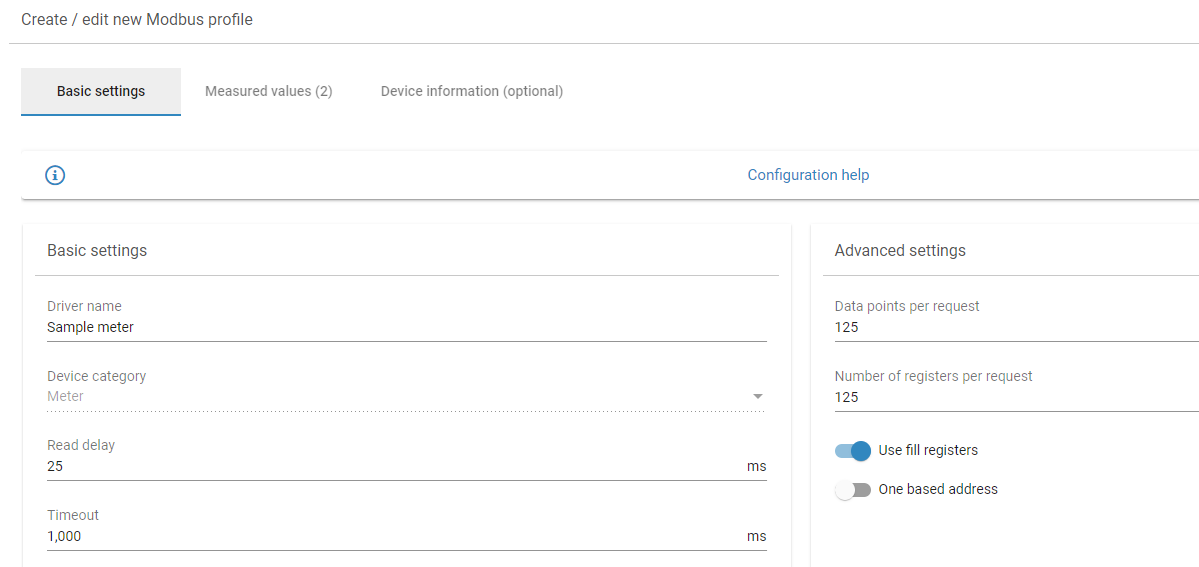

Schritt 1: Basiseinstellungen

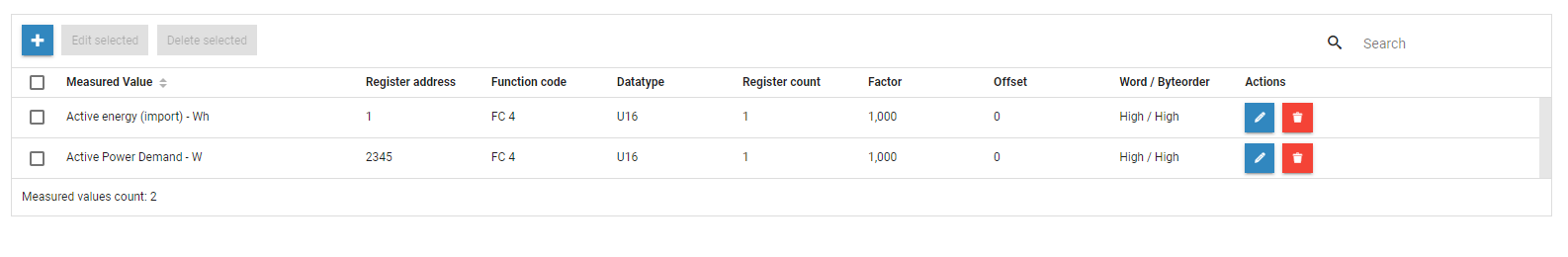

Schritt 2: Messwerte

• Messwerte: Wirkenergie und Wirkleistung

• Faktor: 1000 um kWh anzuzeigen

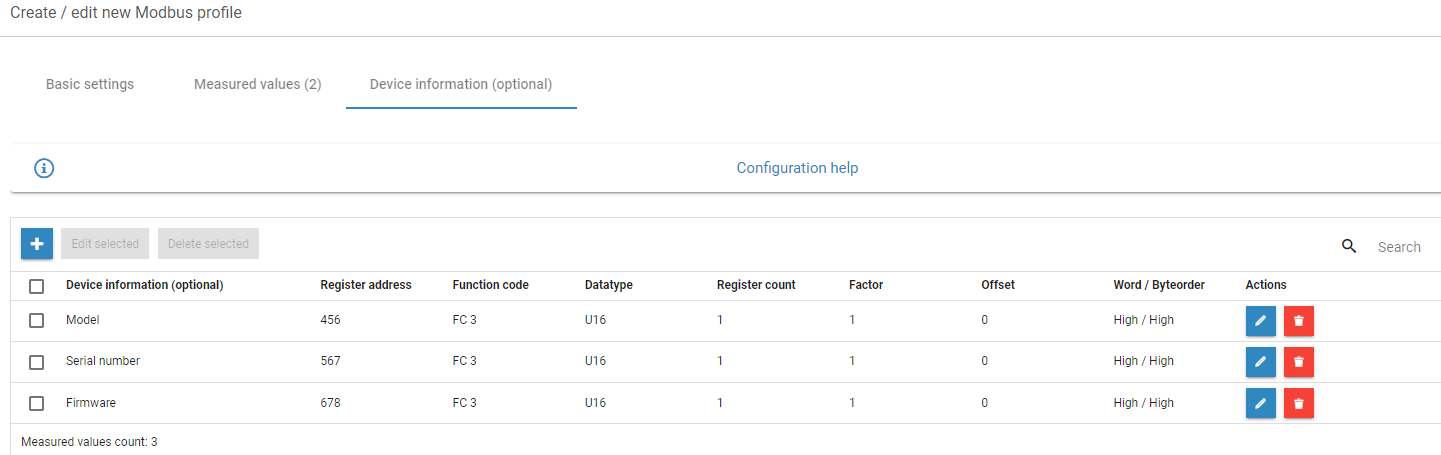

Schritt 3: Optional: Geräteinformationen

Die Geräteinformationen ermöglichen es Ihnen, die Modbus-Definition des Geräts zu verwenden, um es zu identifizieren. Wenn Sie Ihr Modbus-Gerät erfolgreich unter Zähler gescannt haben, wird es dann unter Installierte Geräte angezeigt. Diese Information hilft Ihnen, das konfigurierte Gerät zu identifizieren, wenn Sie die Daten in weiteren Tools (VCOM oder SCADA) verwenden möchten.

Mehrere digitale Eingangssignale lesen, die in einem Register enthalten sind

Es ist möglich, dasselbe Register zu verwenden, um mehrere digitale Eingangssignale in einem Byte mit dem Datentyp Bits anzusprechen. Dies ist nützlich, wenn Sie beispielsweise viele digitale Signale mit einem Status-DI-Extern-Gerät haben, da Sie vereinfachen können, wie sie gelesen werden.

Dafür navigieren Sie zu Modbus-Konfigurator > Neues Modbus-Profil (oder bearbeiten Sie ein vorhandenes Profil) > Messwerte > Offset-Spalte. Für detaillierte Hilfe wählen Sie Einstellhilfe.

Modbus-Profil importieren

Die Wiederverwendung eines vorhandenen Modbus-Profils kann hilfreich sein, wenn ein Treiber nicht verfügbar ist oder von meteocontrol nicht generiert werden kann. Dies ist besonders nützlich, wenn dasselbe Profil auf mehrere blue'Log-Geräte angewendet wird.

Voraussetzungen

• blue'Log XC mit Firmware 17.0.11 oder höher

• Modbus-Konfigurator-Lizenz. Siehe Datenblatt und Lizenz.

• Fortgeschrittene Kenntnisse des Modbus-Kommunikationsprotokolls

• Modbus-Schnittstellenbeschreibung des Geräteherstellers

Schritte

1. Wenn Sie ein vorhandenes Modbus-Profil (zum Beispiel von einem anderen blue'Log) haben, wählen Sie Modbus-Profil importieren und laden Sie die Datei hoch (im .JSON-Format).

2. Das Profil wird in das System importiert.

3. Sie können den Treibernamen unter Basiseinstellungen bearbeiten.

4. Unter Messwerte wählen Sie das Bleistift-Icon, um die Messwert-Einstellungen zu ändern.

5. Optional: Geben Sie unter Geräteinformationen die Seriennummer, das Modell und die Firmware ein.
