Ertragsprognose-Diagramm
Zuletzt geändert:
Diagramm

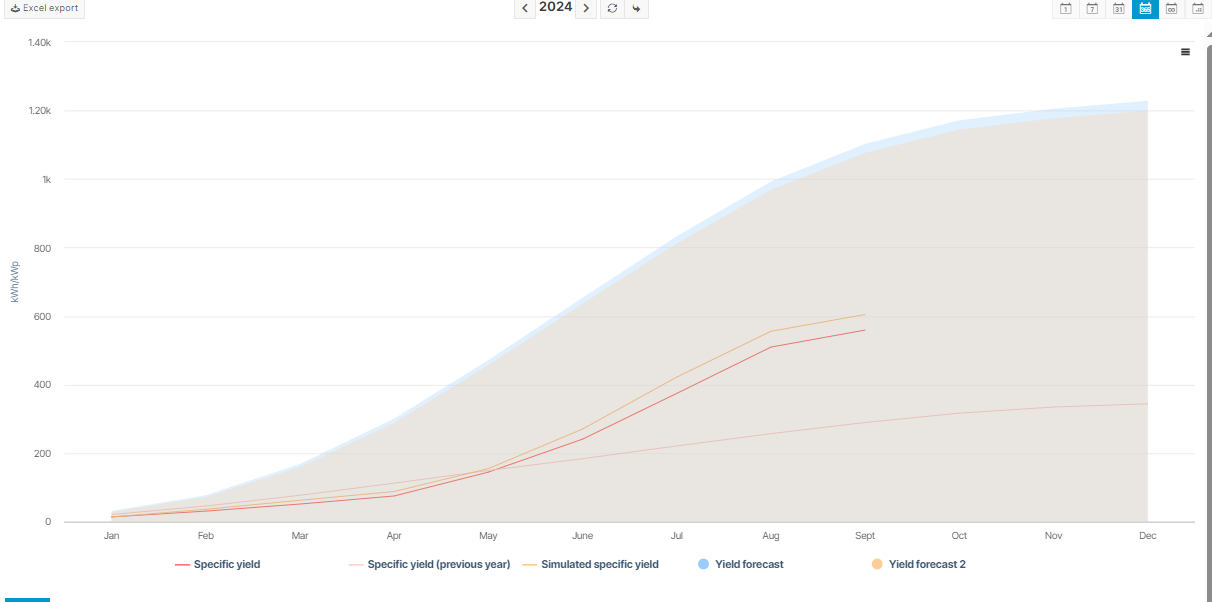

Im Beispiel zeigt der hellblaue Abschnitt des Diagramms die Ertragsprognose.
Ertragsprognose-Diagramm
Grundlegende Informationen
Beschreibung | Zeigt den tatsächlichen Ertrag einer Anlage im Vergleich zur Ertragsprognose in einer Jahresansicht. |
|---|---|
Voraussetzungen |
|
Weitere Details | Bei der Konfiguration der Ertragsprognose können Sie:
|

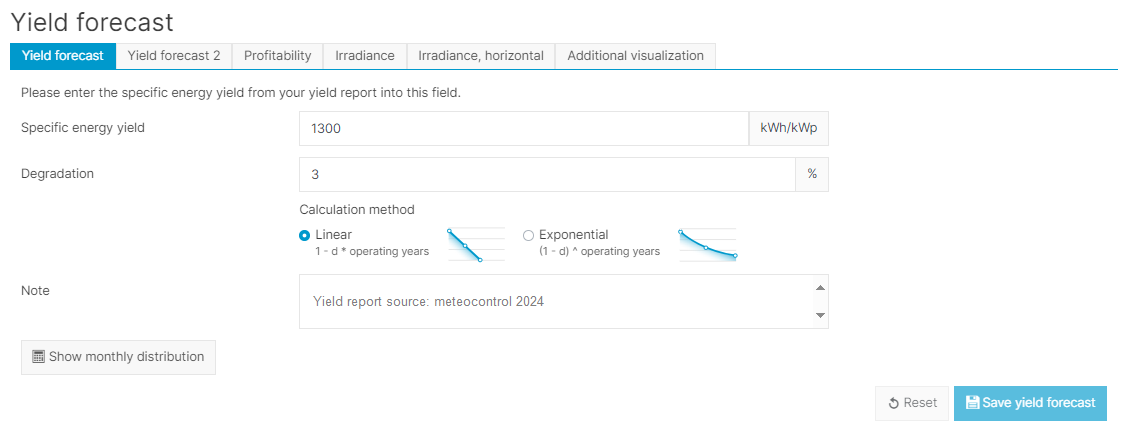

Ertragsprognose konfigurieren
Voraussetzungen
Benutzergruppe Technischer Kunde oder höher
Daten aus mindestens einem Ertragsgutachten
Schritte
Navigieren Sie zur
Anlagenkonfiguration > Berechnungen > Ertragsprognose.Geben Sie im Tab Ertragsprognose den spezifischen Energieertrag in kWh/kWp an, der in Ihrem Ertragsgutachten angegeben ist.
Geben Sie die jährliche Degradierung Ihrer Module in % an, wie in Ihrem Ertragsgutachten oder im Datenblatt des Herstellers angegeben. Geben Sie an, ob die Degradierung linear oder exponentiell ist.
Tipp
Die Betriebsjahre beginnen mit 0 für die ersten 12 Monate (nicht 365 Tage oder das erste Jahr). Das heißt, die Degradierung wird im ersten Jahr nicht berechnet, weil d=1.
Optional können Sie eine Notiz hinzufügen. Zum Beispiel der Name oder die Quelle des Ertragsgutachtens.
Wählen Sie die Ertragsprognose speichern.
Ertragsprognose konfigurieren
Weitere Aktionen
Sobald Sie die erste Ertragsprognose hinzugefügt haben, haben Sie folgende Optionen:
Monatliche Werte bearbeiten
Basierend auf dem Land, in dem Sie sich befinden, und den durchschnittlichen Einstrahlungswerten wird VCOM automatisch die durchschnittliche spezifische Energie für jeden Monat berechnen. Wenn Ihr Ertragsgutachten genauere Daten enthält, können Sie die Werte bearbeiten, indem Sie die monatliche Verteilung auswählen.
Zweite Ertragsprognose eingeben
Geben Sie Daten aus einem zweiten Ertragsgutachten im Ertragsprognose 2-Tab ein. Befolgen Sie die Schritte unter Ertragsprognose konfigurieren.
Voraussetzung: Sie haben den ersten Ertragsprognose-Tab abgeschlossen und gespeichert.
Wirtschaftlichkeit eingeben
Ihr Ertragsgutachten kann einen spezifischen Energieertrag anzeigen, der sicherstellt, dass Ihre Anlage wirtschaftlich ist. Wenn diese Informationen verfügbar sind, wählen Sie den Wirtschaftlichkeits-Tab aus. Befolgen Sie die Schritte unter Ertragsprognose konfigurieren.
Aktivieren Sie die Darstellung im Diagramm, um die Wirtschaftlichkeit als Datenpunkt im Diagramm anzuzeigen.
Einstrahlung und Einstrahlung (horizontal) eingeben
Wenn Ihr Ertragsgutachten Informationen über Einstrahlungswerte enthält, geben Sie die Informationen unter den einzelnen Tabs ein und folgen Sie dann den Schritten unter Ertragsprognose konfigurieren:
Einstrahlung: Einstrahlung auf der Modulebene,Plane of Array/POA
Einstrahlung (horizontal): globale horizontale Einstrahlung/GHI
Zusätzliche Daten visualisieren
Hinweis
Die Ertragsprognose und die Ertragsprognose 1 werden im Ertragsprognose-Diagramm angezeigt.
Um den Simulierten spezifischen Energieertrag und die Werte des Vorjahres ebenfalls im Diagramm anzuzeigen, wählen Sie diese Optionen im Tab Zusätzliche Darstellung aus.
Die folgenden Datenpunkte können nur als Teil von OpenOffice-Reports angezeigt werden: Einstrahlung und Einstrahlung (horizontal)
Fehlerbehebung: Fehlermeldung für die monatliche Verteilung
Problem
Wenn Sie die monatliche Verteilung der Werte manuell anpassen, erhalten Sie die Fehlermeldung Überprüfen Sie Ihre monatliche Verteilung und passen Sie die Fehlkonfiguration an.
Lösung
Die Werte für die monatliche Verteilung müssen sich auf den gesamten Jahreswert summieren.
Beispiel: Wenn Ihr Jahreswert 1000 Wh/m2 beträgt, überprüfen Sie, ob die monatlichen Werte insgesamt 1000 ergeben.
