Solarleistungsdiagramm

Zuletzt geändert:

Diagramm

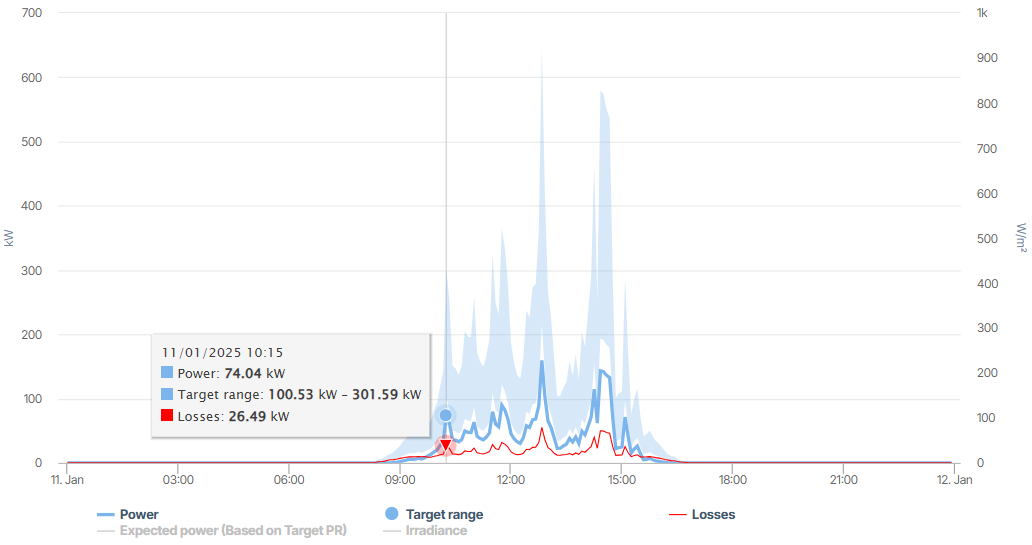

Im Beispiel stellt der hellblaue Abschnitt den Zielbereich dar, in dem die Solarleistung idealerweise befinden sollte. Die dunkleren blauen Linien zeigen die tatsächliche Leistung/Energie der Anlage und veranschaulichen eine Abweichung. Alles unterhalb des Zielbereichs wird als Verlust betrachtet und als rote Linie angezeigt.

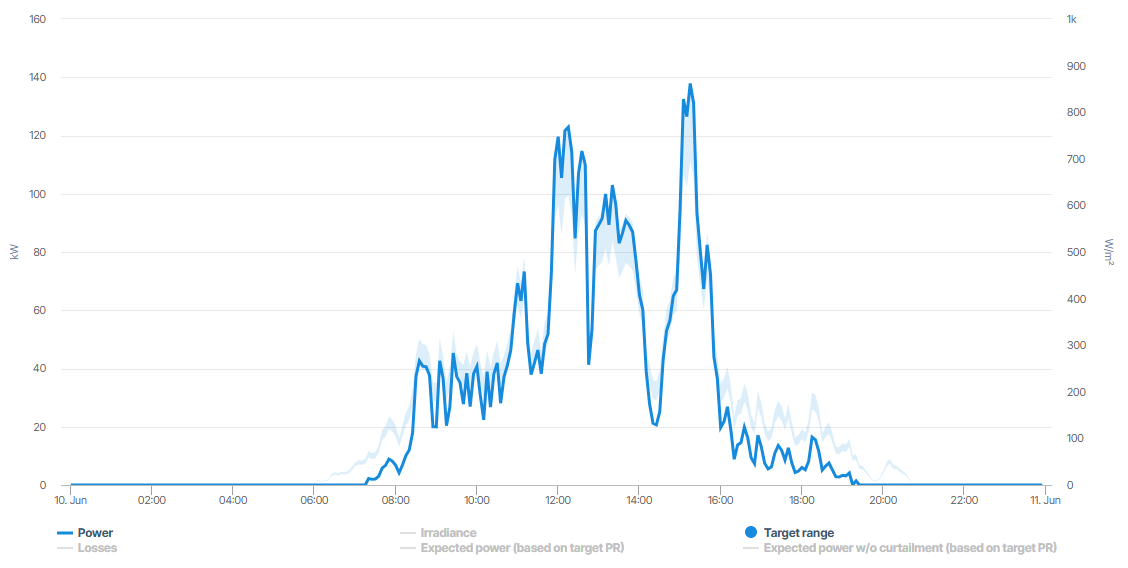

Solar power chart in daily view

Solarleistungsdiagramm in der Tagesansicht

Grundlegende Informationen

Beschreibung

Das Solarleistungsdiagramm vergleicht die simulierte Solarleistungsproduktion mit Messwerten, sodass Sie Inkonsistenzen zwischen der tatsächlichen Leistung/Energie und dem Zielwert erkennen können. Sie können auch Ertragsausfälle, Einstrahlung und erwartete Leistung visualisieren, indem Sie das jeweilige Element in der Legende auswählen.

Voraussetzungen

  • Wählen Sie Ihre Simulationsmethode unter image-20250123-160812.png Berechnungen > Simulation. Für Details siehe Simulation.

  • Um das Diagramm in der image-20250123-160412.png Tagesansicht anzuzeigen, muss Ihre Anlage über einen Einstrahlungssensor verfügen, da keine Stundenwerte aus den Satelliten-Einstrahlungsdaten verfügbar sind, die ansonsten für die Simulation verwendet werden.

Weitere Details

Der Zielbereich ist ein Prozentsatz (zum Beispiel 10%), der auf den Zielwert der Simulation (= Erwartete Leistung) im Solarleistungsdiagramm angewendet wird. Daten außerhalb dieses Bereichs gelten als Ertragsausfall.
