POA-Einstrahlungsdiagramm (Satellit)

Zuletzt geändert:

Zuvor wurde das Diagramm genannt: Satellitendaten-Diagramm.

Diagramm

Sehen Sie sich das Diagramm an, auf der ANLAGENEBENE Tab im Auswertung im Abschnitt Sensorik.

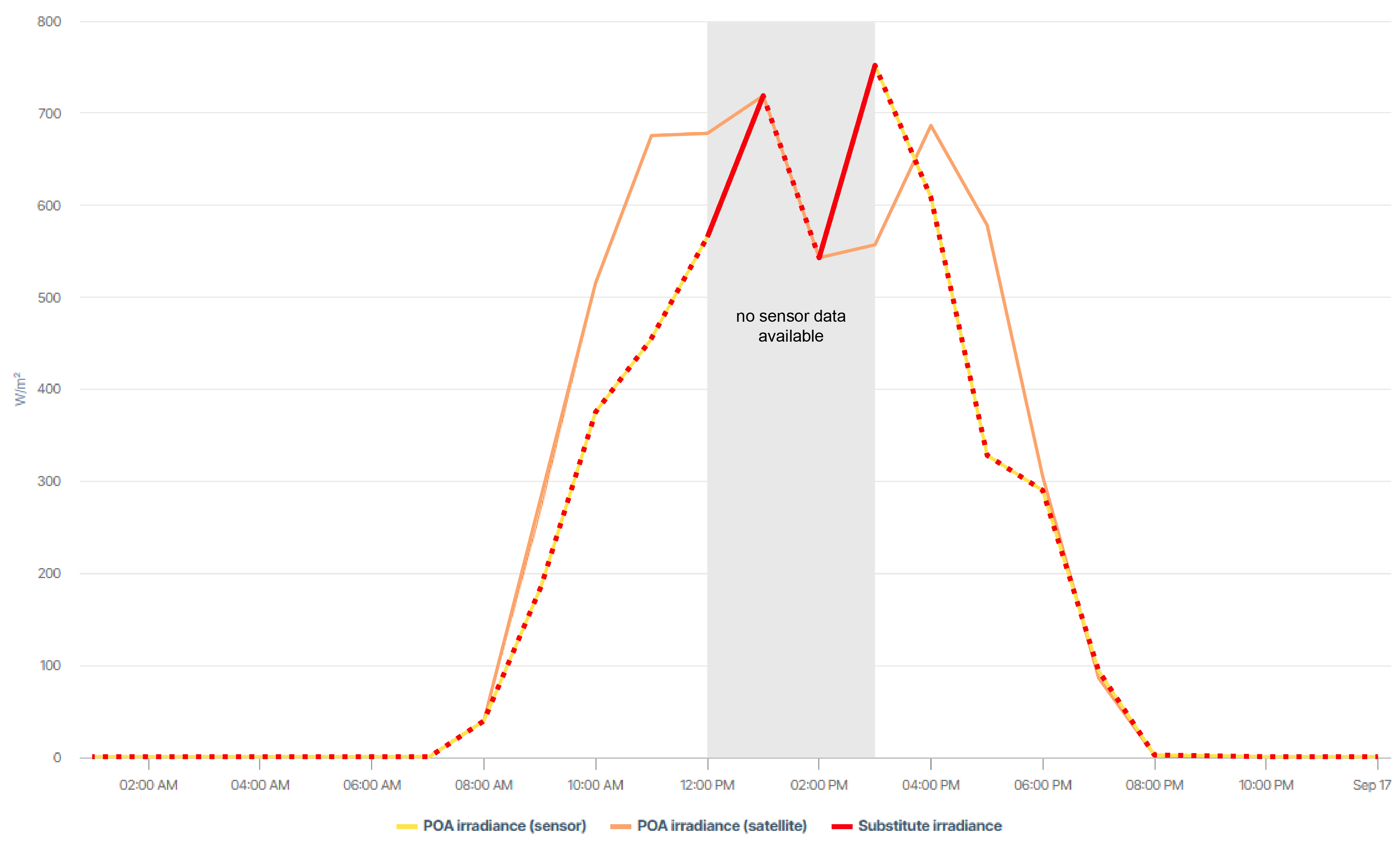

Im Beispiel zeigt die rote Linie die Ersatzeinstrahlung an, die berücksichtigt wird. Solange Sensordaten für die POA-Einstrahlung (gelbe Linie) verfügbar sind, entspricht die Ersatzeinstrahlung dieser. Ab 12:00 Uhr fällt der Sensor aus, und Einstrahlungsdaten sind bis 15:00 Uhr nicht verfügbar. Für diesen Zeitraum füllt die Satellitendaten (orange Linie) die Lücke.

POA irradiance (satellite) chart in Day view
POA-Einstrahlungsdiagramm (Satellit) in Tagesansicht

Grundlegende Informationen

Beschreibung

Das POA-Einstrahlungsdiagramm (Satellit) vergleicht POA-Einstrahlungsstärke/Einstrahlungssumme Daten (auf Modul-Ebene) von Ihren Sensoren mit Satellitendaten, sodass Sie Defekte oder Unregelmäßigkeiten erkennen können.

  • Satellitenbasierte Daten: Umgewandelt von horizontaler Einstrahlung auf Modulebene (Plane of Array) gemäß den Einstellungen der Teilanlage, wie Neigung, Ausrichtung und Leistung, um maximale Genauigkeit zu gewährleisten. Die Werte im 5-Minuten-Intervall werden einmal täglich bereitgestellt. Dies ist normalerweise um 1 Uhr morgens am folgenden Tag, abhängig von der Zeitzone Ihrer Anlage.

  • Sensorbasierte Daten: Daten von vor Ort befindlichen Einstrahlungssensoren. Der Term G_M0 wird verwendet.

  • Ersatzeinstrahlung: Neuer Wert basierend auf Sensor und Satelliten-POAI. Wenn ein Sensor ausfällt, füllt Satellitendaten automatisch die Lücken.

Voraussetzungen

  • Service Level Premium

  • Term für die Einstrahlung auf Modulebene/POAI G_M0 ist definiert. Siehe Terme.

Hinweis

Weitere Informationen zu den allgemeinen Funktionen der Diagramme finden Sie unter Auswertungen & Diagramme.
