Performance Ratio (PR)-Diagramm

Zuletzt geändert:

Diagramm

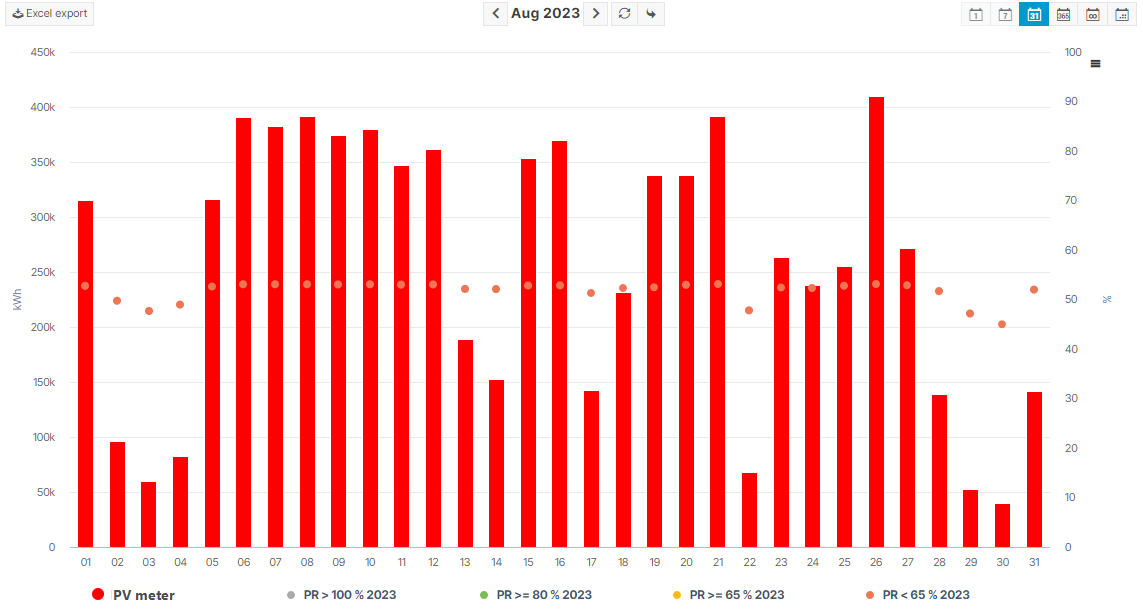

Performance ratio chart

Performance Ratio-Diagramm

Grundlegende Informationen

Beschreibung

Die Performance Ratio wird auf der Grundlage des Anlagenertrags, der installierten DC Leistung und der Einstrahlung auf die Modulebene berechnet. Sie gibt an, wie gut die PV-Anlage Sonnenenergie umwandeln kann. In der Regel gilt ein jährlicher PR-Wert von 75-85% als gut.

Voraussetzungen

  • Energiesumme auf Anlagenebene, definiert als Term E_Z_EVU

  • Einstrahlungsdaten von einem Sensor, definiert als der Term G_M0 oder Satellitendaten

Weitere Details

Standardformel und Berechnung
  • Standardmäßig wird in VCOM die Formel aus IEC 61724-1 verwendet.

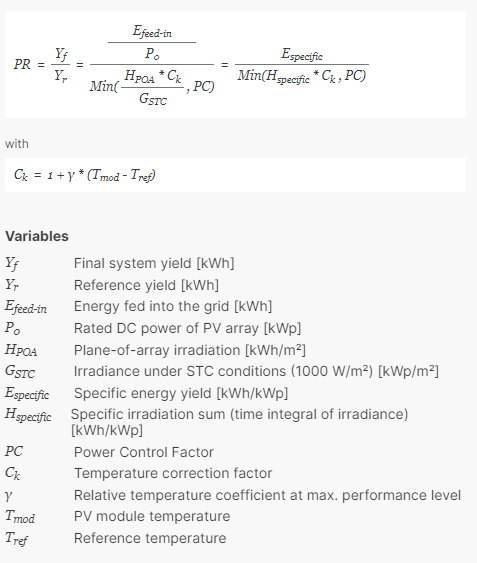

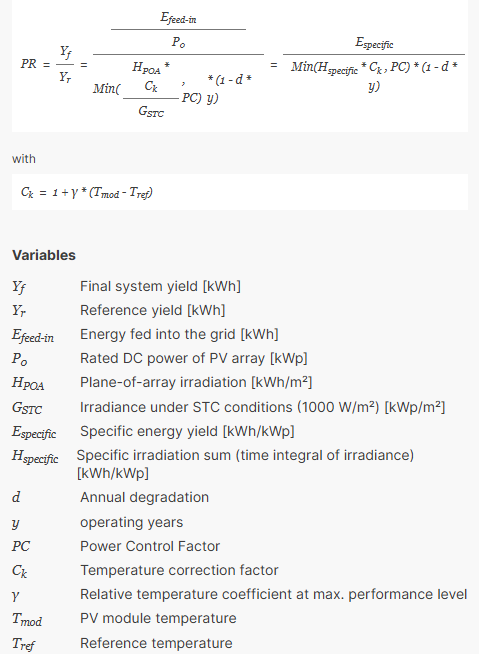

    Standard PR formula in VCOM

    Standard-PR-Formel in VCOM

Hinweis

Wenn Sie die Eingabeparameter anders definieren möchten, siehe KPI Editor für PR und Anlagenverfügbarkeit.

  • Der kleinste Zeitraum für die Berechnung der Performance Ratio ist ein Tag.

  • Monats- und Jahreswerte werden entsprechend aggregiert und auf der Grundlage der prognostizierten Energie gewichtet.

PR-Diagrammschwellen

Definieren Sie die Schwellenwerte für verschiedene Leistungsniveaus (angezeigt als grün, gelb und rot), die im Performance Ratio-Diagramm und im Performance-Ratio-Vergleichs- Diagramm angezeigt werden:

  • Für jede Anlage im Portfolio: Auf der PORTFOLIOEBENE, unter icon-cog1(1).pngAdministration > Einstellungen> Design> Diagramm-Schwellenwerte.

  • Für jede Anlage separat: Auf der ANLAGENEBENE, unter icon-wrench1.png Anlagenkonfiguration > icon-stats-growth.png Berechnungen> Performance Ratio > PR-Diagrammeinstellungen.

Vorsicht

Wenn Ihr Standort mehrere Power Plant Controller (blue’Log XC-Datenlogger oder PPCs von Drittanbietern) besitzt, sollte jeder Controller als eigene Anlage und nicht als Teilanlage eingerichtet werden. Andernfalls wird das Performance Ratio nicht berechnet.

Beispiel: An einem Standort gibt es eine PV-Anlage, die sich auf drei Dächer verteilt, wobei jedes Dach über einen eigenen PPC verfügt. In diesem Fall konfigurieren Sie jedes Dach in VCOM als separate Anlage.

Um das gesamte PR für den gesamten Standort anzuzeigen, können Sie die einzelnen Anlagen in eine virtuelle Anlage in VCOM kombinieren.

Wenn Sie weitere Unterstützung benötigen, kontaktieren Sie unseren Support.
