Performance Ratio-Vergleichs-Diagramm

Zuletzt geändert: 23 May 2025

Diagramm

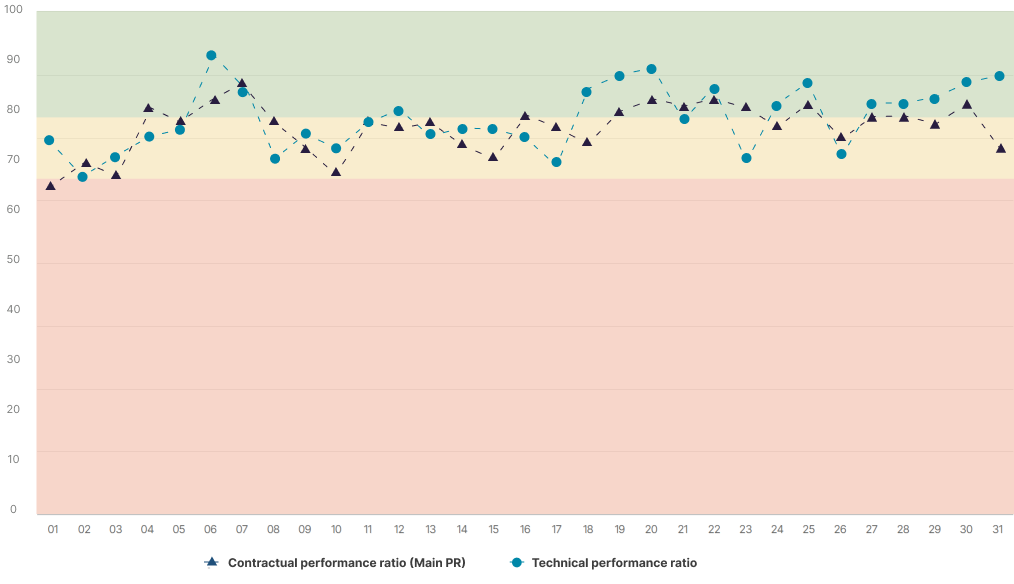

performance ratio comparison chart_en (2).png — Performance Ratio-Vergleichs-Diagramm

Grundlegende Informationen

Beschreibung

Das Diagramm zeigt die Ergebnisse aller für Ihre Anlage konfigurierten Berechnungen des Performance Ratios (PR) über den gewählten Zeitraum (Monat/Jahr/Gesamt).

Voraussetzungen

KPI Editor
Sie haben mehrere PRs hinzugefügt. Siehe KPI Editor für PR und Anlagenverfügbarkeit.

Weitere Details

PR-Diagrammschwellen

Definieren Sie die Schwellenwerte für verschiedene Leistungsniveaus (angezeigt als grün, gelb und rot), die im Performance Ratio-Diagramm und im Performance-Ratio-Vergleichs- Diagramm angezeigt werden:

Für jede Anlage im Portfolio: Auf der PORTFOLIOEBENE, unter Administration> Einstellungen> Design> Diagramm-Schwellenwerte.
Für jede Anlage separat: Auf der ANLAGENEBENE, unter Anlagenkonfiguration > Berechnungen> Performance Ratio > PR-Diagrammeinstellungen.

Vorsicht

Wenn Ihr Standort mehrere Power Plant Controller (blue’Log XC-Datenlogger oder PPCs von Drittanbietern) besitzt, sollte jeder Controller als eigene Anlage und nicht als Teilanlage eingerichtet werden. Andernfalls wird das Performance Ratio nicht berechnet.

Beispiel: An einem Standort gibt es eine PV-Anlage, die sich auf drei Dächer verteilt, wobei jedes Dach über einen eigenen PPC verfügt. In diesem Fall konfigurieren Sie jedes Dach in VCOM als separate Anlage.

Um das gesamte PR für den gesamten Standort anzuzeigen, können Sie die einzelnen Anlagen in eine virtuelle Anlage in VCOM kombinieren.

Wenn Sie weitere Unterstützung benötigen, kontaktieren Sie unseren Support.
