Power Control Tab

Zuletzt geändert: 30 Aug 2024

Das Wachstum des Marktes für erneuerbare Energien hat die Integration erneuerbarer Energiequellen komplexer und schwieriger gemacht. Anlagenbetreiber und O&M-Manager sehen sich immer häufiger mit Abregelungen ("Power Control Events") durch Netzbetreiber oder Direktvermarkter konfrontiert, um die Netzstabilität zu gewährleisten oder um auf die täglichen Marktanforderungen der Direktvermarktung zu reagieren. Da Regelungen mit Einnahmeverlusten verbunden sind, benötigen VCOM-Nutzer sowohl Echtzeit- als auch historische Übersichten über das Geschehen am Netzanschlusspunkt ihrer Anlagen. Außerdem brauchen sie eine schnelle Berechnungsmethode für die Entschädigung, wenn die Anlage geregelt wird.

Der Power Control Tab ist eine Funktion für Anlagen, die häufig geregelt werden, z. B. durch einen Netzbetreiber, einen Direktvermarkter oder manuell durch den Anlagenbesitzer. Der Power Control Tab ist für die Benutzergruppen „Administrator“, „Operations“, und „Technician“ in Anlagen verfügbar, die über ein Power Plant Controller (PPC) verfügen.

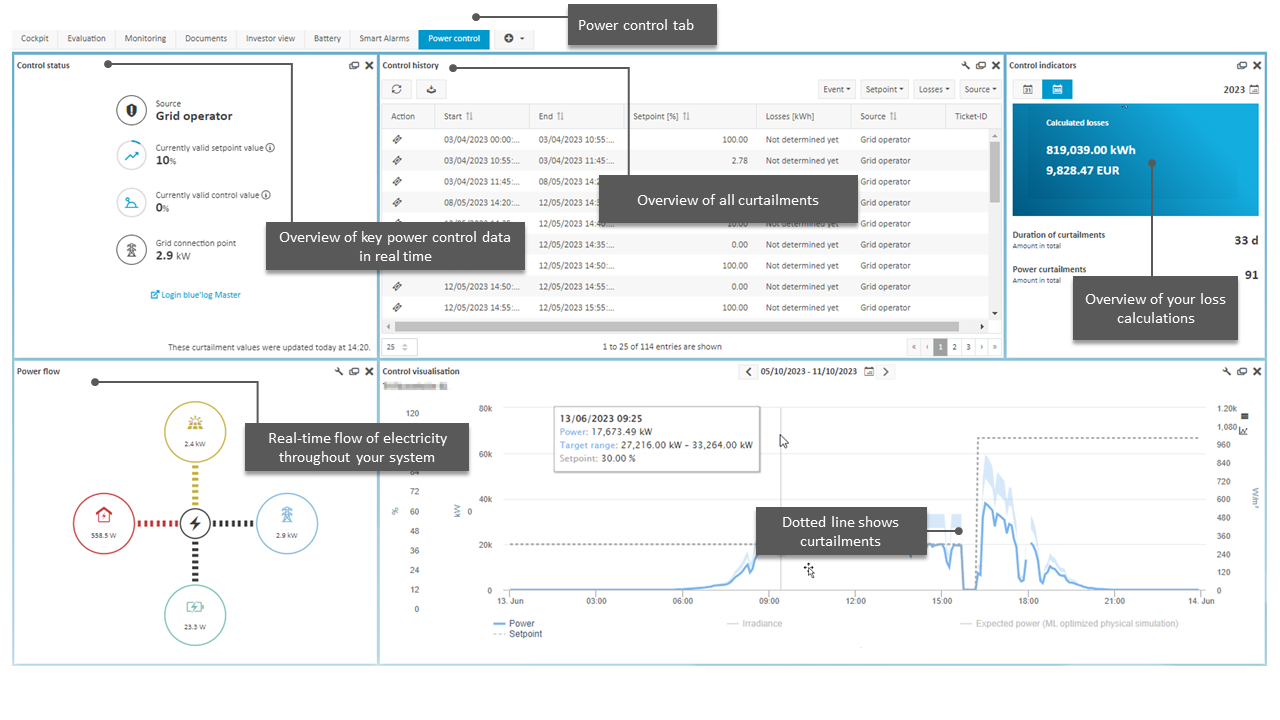

Portlets im Power Control Tab

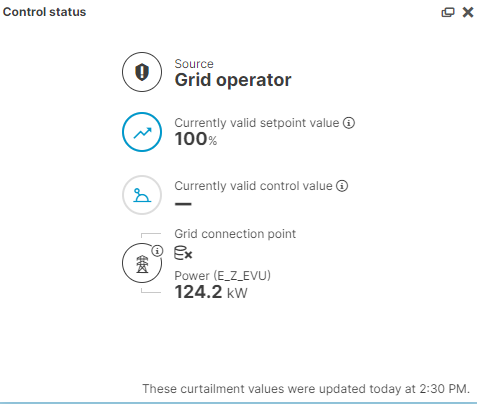

Regelungsstatus-Portlet

Der Regelungsstatus-Portlet bietet einen Überblick über die wichtigsten Power Control Daten in Echtzeit

• Power Control Quelle: Netzbetreiber, Direktvermarkter oder Anlagenbesitzer

• Aktuell gültiger Sollwert vom Netzbetreiber, Direktvermarkter oder Anlagenbesitzer

• Aktuell gültiger Stellwert: ausgegraut, wenn der Datenlogger kein blue'Log ist

• Netzanschlusspunkt: Wie viel Strom wird ins Netz eingespeist?

• Wenn Sie einen blue'Log als Datenlogger verwenden, können Sie über dieses Portlet direkt auf die Benutzeroberfläche zugreifen

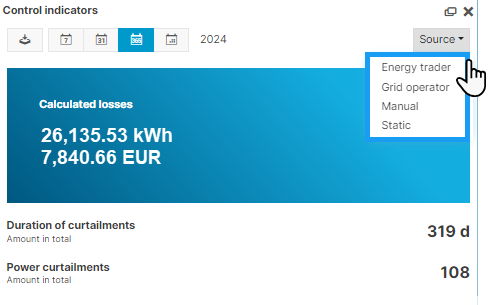

Regelungskennzahlen-Portlet

Das Regelungskennzahlen-Portlet zeigt Informationen zur Dauer und zur Gesamtleistung von Regelungen an. Es bietet Ihnen einen Überblick über die geschätzten Verluste in kW und in Ihrer eingestellten Währung.

Voraussetzungen

• Sie haben manuell Ertragsausfallberechnungen für die angezeigte Anlage durchgeführt.

Weitere Aktionen

• Filtern nach Quelle der Regelung

• Tabelle als CSV-Datei herunterladen

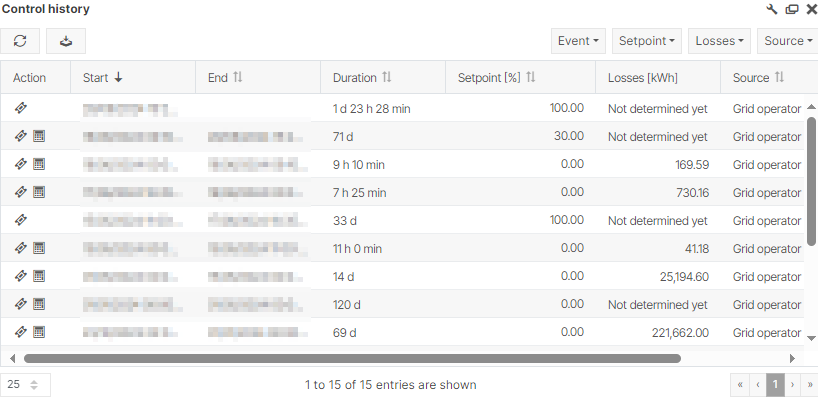

Regelungsverlauf-Portlet

Das Regelungsverlauf-Portlet bietet einen Überblick über alle Regelungen der Wirkleistung an ihrer Anlage.

• Ereignis: Zeitraum, den Sie anzeigen möchten

• Sollwert: Anwendung eines Sollwertbereichs

• Verluste: Zeigen Sie die Ertragsausfälle an, für die noch Berechnungen erstellt werden müssen, oder definieren Sie, wann eine Regelung in Ihrer Anlage als Ertragsausfall gilt, z. B. ab 100 kW. Siehe auch Ertragsausfallberechnung.

• Download-Icon: CSV-Export

• Ticket-Icon: Tickets erstellen oder bestehende Tickets zuweisen

• Taschenrechner-Icon: Ertragsausfall berechnen

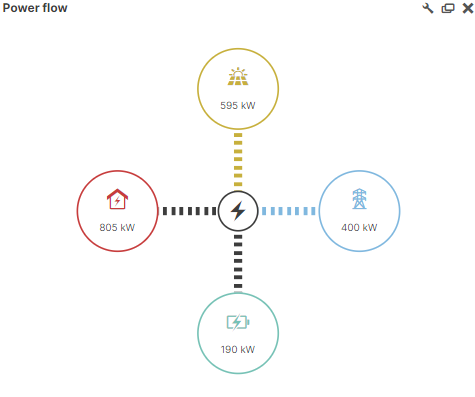

Leistungsfluss Portlet

Zeigt den Stromfluss in Ihrer Anlage in Echtzeit an.

• Zeigt an, in welche Richtungen der Strom fließt

• Das Portlet zeigt eine PV-Anlage, eine Batterie, das Netz und/oder den Eigenverbrauch an, je nach den Komponenten Ihrer Anlage

• Sie können jede Datenquelle unter Anlagenkonfiguration (Schraubenschlüssel-Icon) > Berechnungen > Leistungsfluss konfigurieren. Sie müssen einen Term konfigurieren, der die exportierte Leistung als positiv definiert.

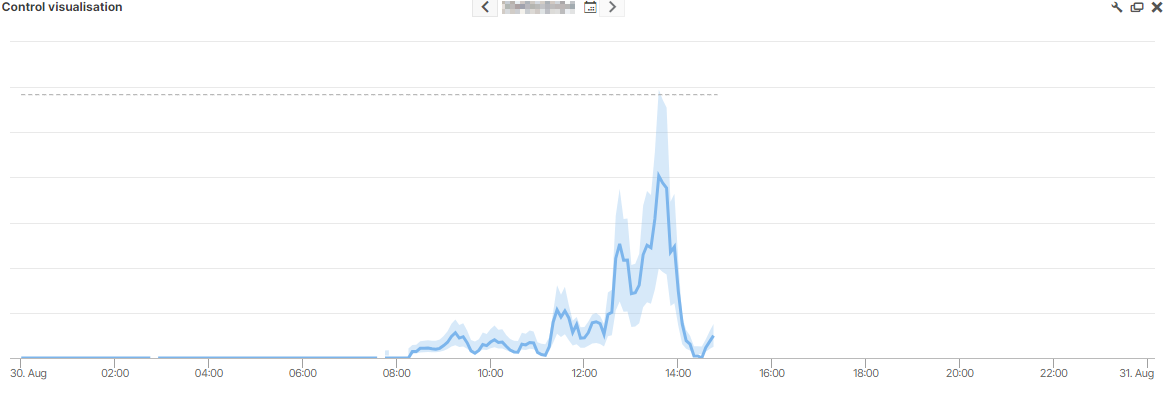

Anlagendiagramm-Portlet

Im Anlagendiagramm-Portlet können Sie eines der Diagramme Ihrer Anlage als Portlet anzeigen.

• In diesem Beispiel ist das Regelungsdarstellungsdiagramm aktiv. Die gestrichelte Linie zeigt an, wann Power Control Ereignisse (Regelungen) stattfinden

Wenn der Power Control Tab nicht sichtbar ist, überprüfen Sie Folgendes:

• Verfügen Sie über die Berechtigungen Administrator, Bediener oder Techniker?

• Erscheint unter Datenquellen > Datengerät ein Power Plant Controller (PPC)?

Die oben beschriebenen Power Control-Portlets sind standardmäßig im Power Control Tab verfügbar. Wenn Sie eines der Portlets in einer anderen Ansicht auf Anlagenebene anzeigen möchten, können Sie diese über das Portlet Center hinzufügen.
