Einstrahlungssensoralarme

Zuletzt geändert:

Einstrahlungssensoralarme spiegeln ungültige Einstrahlungsdaten während des normalen Betriebsmodus der Anlage wider. Die Einstrahlung und der Nennleistungsschwellwert sind miteinander verbunden. Die Bestrahlungsstärke darf 10-mal den Schwellenprozentsatz nicht überschreiten.

Die Alarme überwachen Folgendes:

Terme:

  • G_M[0..999]

  • G_H[0..999]

  • G_M_CALC[0..999]

Sensoren:

  • SRAD

  • SRAD[0..999]

Beispiel

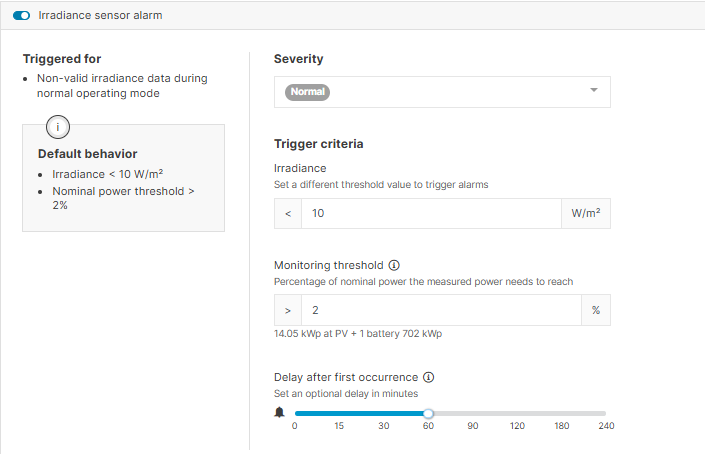

Basierend auf dem Screenshot unten:

  • Der Alarm mit dem Schwergrad "normal" wird ausgelöst, wenn die gemessene Einstrahlung unter 10 W/m² fällt und die tatsächliche (gemessene) Leistung 2 % der nominalen (installierten) Leistung im selben Intervall überschreitet.

  • Der Alarm wird nur ausgelöst, wenn das Ereignis 60 Minuten anhält.


Einstellungen für den Einstrahlungssensoralarm
