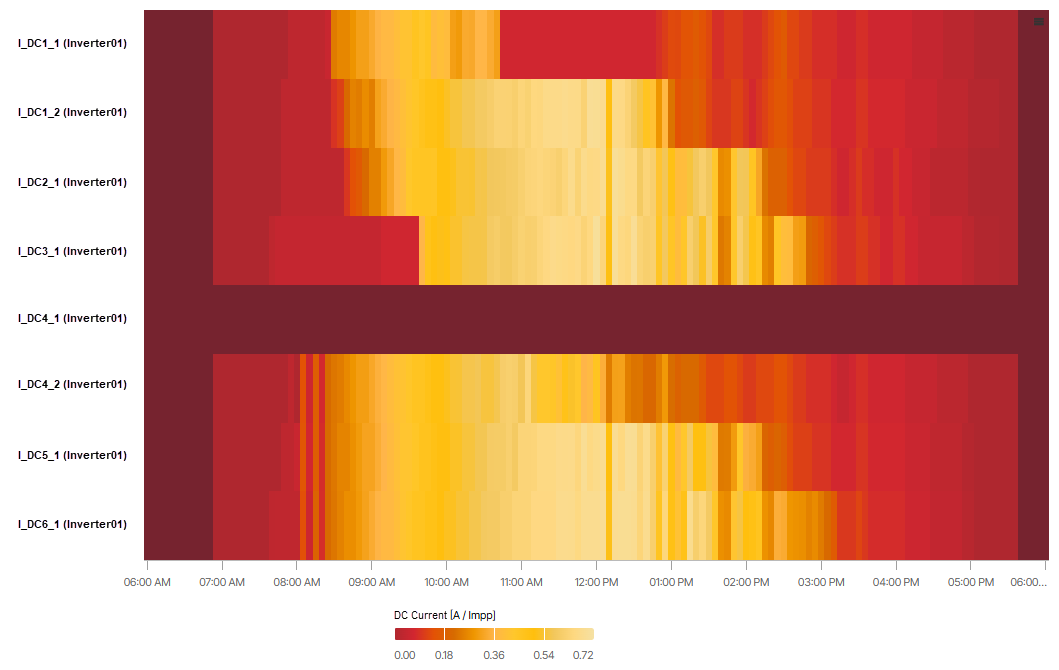

Heatmap-Strangströme-Diagramm für Wechselrichtereingänge

Das Heatmap-Strangströme-Diagramm ermöglicht es Ihnen, den normalisierten Gleichstrom jeden Strang der MPPT jedes Wechselrichters einzeln zu überwachen.

Helle gelbe Bereiche stellen das tägliche Maximum dar. Dies kann im Laufe des Tages variieren. Die in dunklem Rot dargestellten Bereiche entsprechen Stränge, für die keine Werte gemessen oder verfügbar sind.

• Für Anlagen mit Strangwechselrichtereingängen wird das Diagramm automatisch unter Wechselrichtereingänge angezeigt.

• Das Diagramm ist für Anlagen mit Generatoranschlusskasten nicht verfügbar.

• Sie haben eine Teilanlage eingerichtet, das die Wechselrichter umfasst, die im Diagramm angezeigt werden sollen. Siehe Eine Teilanlage einrichten.

• Alle Wechselrichter-Eingangsstränge, die angezeigt werden sollen, sind aktiviert. Aktivieren oder deaktivieren Sie Strangs auf der ANLAGENEBENE unter Anlagenkonfiguration > Datenquellen.

• Benennen Sie Ihre Wechselrichtereingänge auf der ANLAGENEBENE unter Anlagenkonfiguration > Datenquellen um. Die Standard-Namenskonvention lautet: I_DCx_y (z)

  • x = MPPT

  • y = Eingang

  • z = Wechselrichter

• Standardmäßig sind bis zu 15 Wechselrichter ausgewählt, die angezeigt werden. Sie können die Auswahl manuell ändern.

• Batteriewechselrichter sind in diesem Diagramm nicht enthalten.
