Heatmap-Strangströmediagramm für Wechselrichtereingänge

Zuletzt geändert:

Diagramm

Sehen Sie sich das Diagramm auf der ANLAGENEBENE unter Auswertung an.

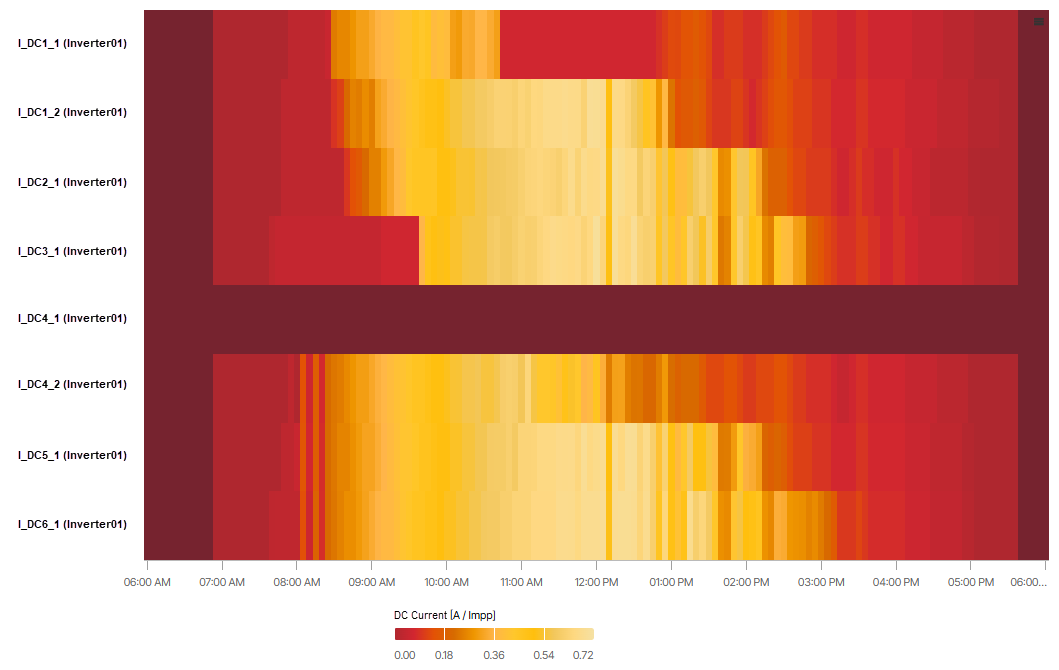

Im Beispiel ist Stang 1 von MPPT 4 des Wechselrichters 01 dunkelrot markiert, da kein normalisierter Strom für diesen Eingang gemessen oder verfügbar ist.

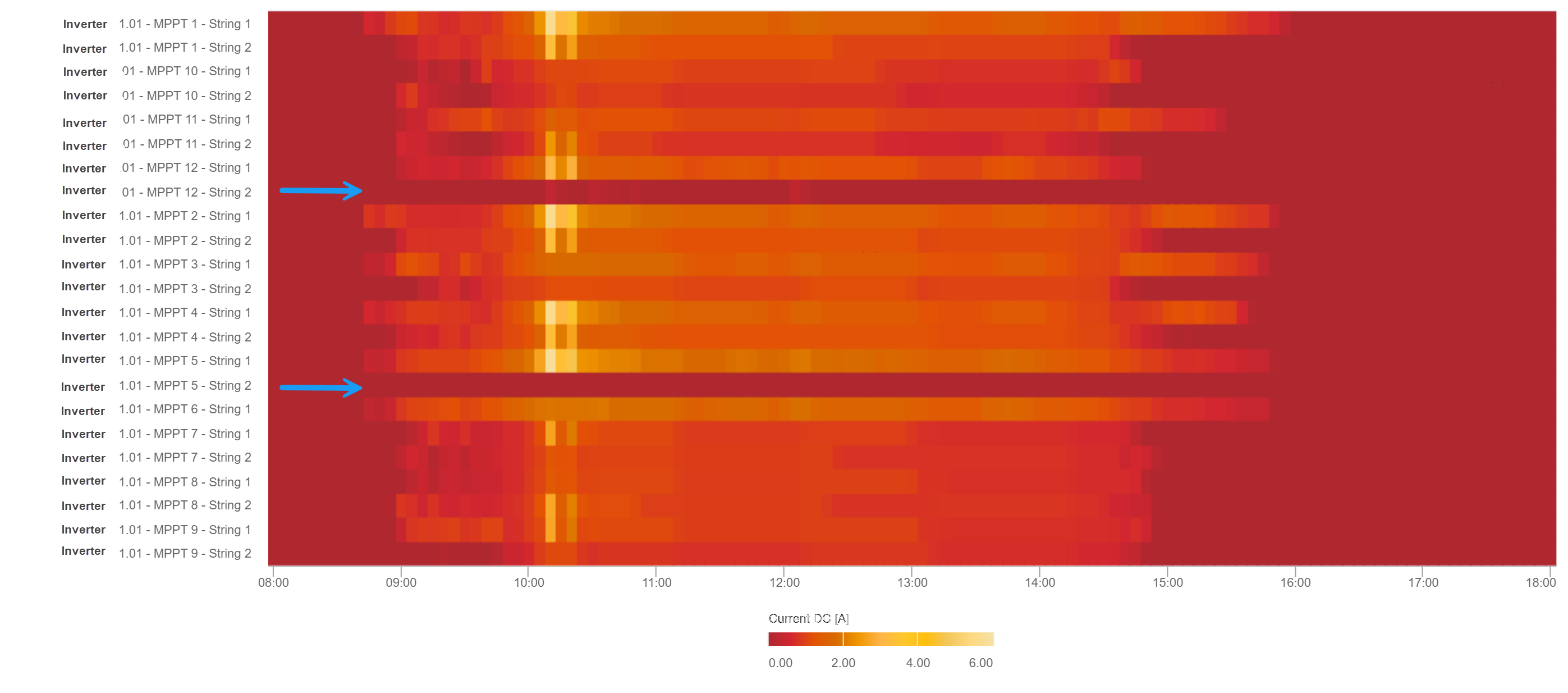

Example of heatmap inverter strings chart

Heatmap-Strangströmediagramm

Grundlegende Informationen

Beschreibung

Das Heatmap-Strangströmediagramm ermöglicht es Ihnen, den normalisierten Gleichstrom jeden Strang der MPPT jedes Wechselrichters einzeln zu überwachen.

Helle gelbe Bereiche stellen das tägliche Maximum dar. Dies kann im Laufe des Tages variieren. Die in dunklem Rot dargestellten Bereiche entsprechen Stränge, für die keine Werte gemessen oder verfügbar sind.

Voraussetzungen

  • Für Anlagen mit Strangwechselrichtereingängen wird das Diagramm automatisch unter Wechselrichtereingänge angezeigt.

  • Das Diagramm ist für Anlagen mit Generatoranschlusskasten nicht verfügbar.

Weitere Details

  • Benennen Sie Ihre Wechselrichtereingänge auf der ANLAGENEBENE unter icon-wrench1.png Anlagenkonfiguration > icon-database-insert.png Datenquellen um. Die Standard-Namenskonvention lautet: I_DCx_y (z)

    • x = MPPT

    • y = Eingang

    • z = Wechselrichter

  • Standardmäßig werden bis zu 15 Wechselrichter ausgewählt. Sie können die Auswahl manuell ändern.

  • Nur aktivierte Strang-Wechselrichtereingänge werden im Diagramm angezeigt. Aktivieren oder deaktivieren Sie Strangs auf der ANLAGENEBENE unter icon-wrench1.png Anlagenkonfiguration > icon-database-insert.png Datenquellen.

  • Batteriewechselrichter sind in diesem Diagramm nicht enthalten.

Hinweis

Weitere Informationen zu den allgemeinen Funktionen innerhalb von Diagrammen finden Sie unter Auswertungen & Diagramme.
