DC-Stromdiagramm für Wechselrichtereingänge

Zuletzt geändert:

Diagramm

Sehen Sie sich das Diagramm auf der ANLAGENEBENE unter Auswertung an.

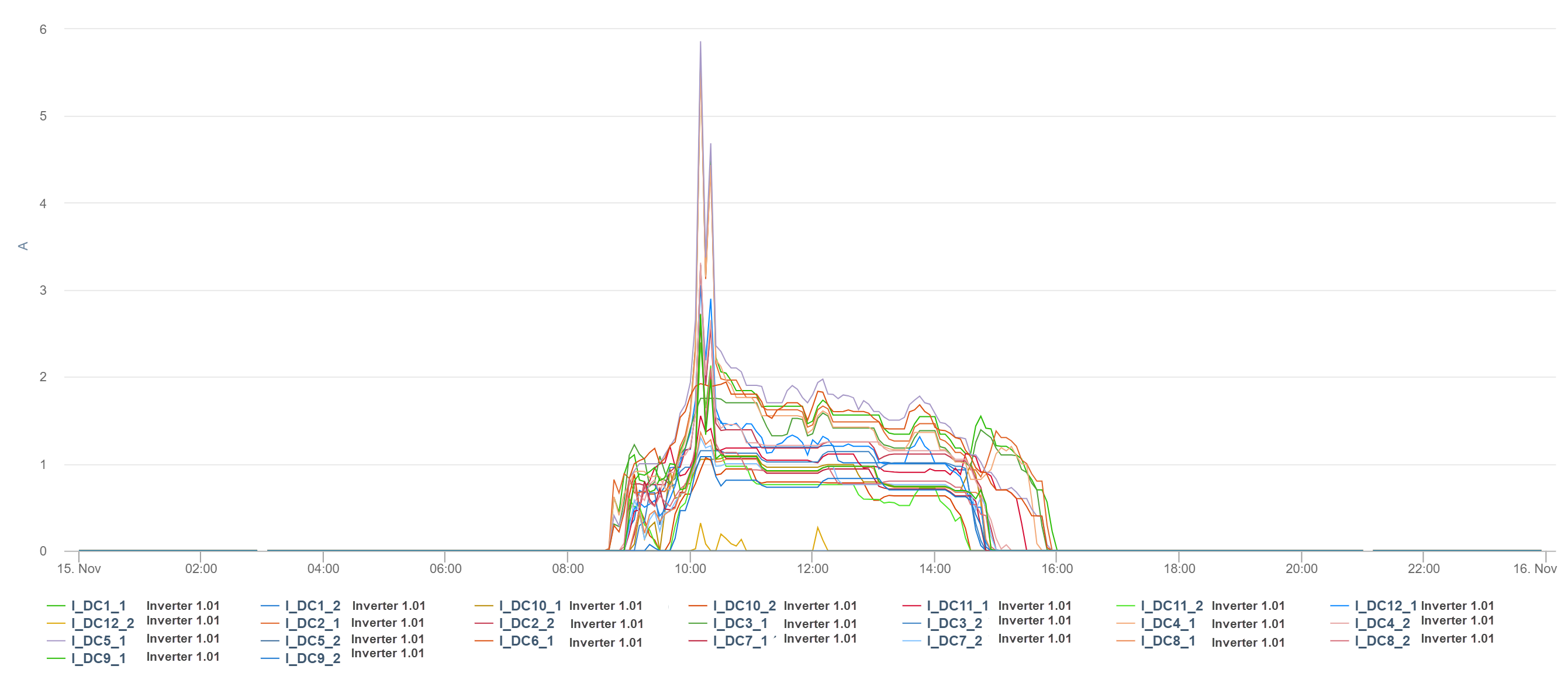

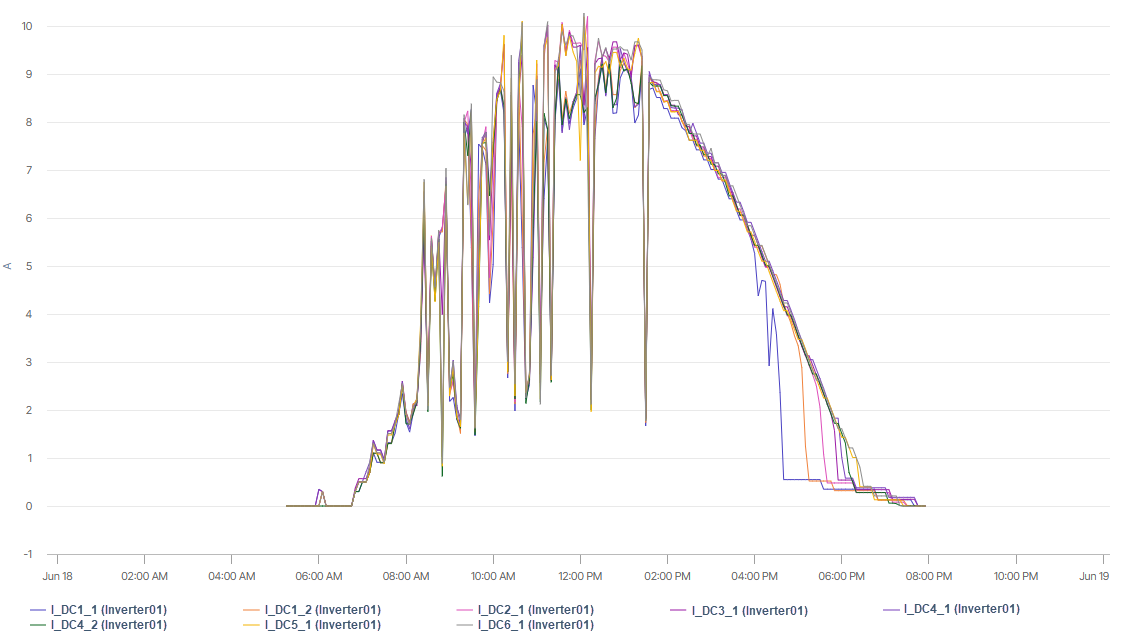

Example of DC current chart for inverter inputs, displaying each input of the 6 MPPTs of one inverter

Beispiel für ein DC-Stromdiagramm für Wechselrichtereingänge, das jeden Eingang der 6 MPPTs eines Wechselrichters anzeigt

Grundlegende Informationen

Beschreibung

Das DC-Stromdiagramm für Wechselrichtereingänge ermöglicht es Ihnen, den DC-Strom jeder Reihe der MPPTs jedes Wechselrichters einzeln zu überwachen.

Voraussetzungen

  • Für Anlagen mit Strang-Wechselrichtereingängen wird das Diagramm automatisch unter Wechselrichtereingänge angezeigt.

  • Das Diagramm ist für Systeme mit Generatoranschlusskasten nicht verfügbar.

Weitere Details

  • Benennen Sie Ihre Wechselrichtereingänge auf der ANLAGENEBENE unter icon-wrench1.png Anlagenkonfiguration > icon-database-insert.png Datenquellen um. Die Standard-Namenskonvention lautet: I_DCx_y (z)

    • x = MPPT

    • y = Eingang

    • z = Wechselrichter

  • Nur ein Wechselrichter ist standardmäßig ausgewählt. Sie können die Auswahl manuell ändern.

  • Nur aktivierte Strang-Wechselrichtereingänge werden im Diagramm angezeigt. Aktivieren oder deaktivieren Sie Strangs auf der ANLAGENEBENE unter icon-wrench1.png Anlagenkonfiguration > icon-database-insert.png Datenquellen.

  • Batteriewechselrichter sind in diesem Diagramm nicht enthalten.

Hinweis

Weitere Informationen zu den allgemeinen Funktionen innerhalb von Diagrammen finden Sie unter Auswertungen & Diagramme.
