Gradientenbegrenzung (mit Hybrid-EMS)

Letzte Überprüfung: 06 Mar 2025

Über die Gradientenbegrenzung

Um schnelle Änderungen der Wirk-und Blindleistungsabgabe zu vermeiden, ermöglicht die Gradientenbegrenzung-Funktion der Erzeugungsanlage, einem definierten Gradienten zu folgen, um die Wirkleistungsabgabe nach Erhalt eines neuen Sollwerts vom Netzbetreiber/Drittanbieter zu erhöhen oder zu verringern.

Die Funktion der Gradientenbegrenzung ist für die Wirk- und Blindleistungsregelung verfügbar und wird auf den Sollwert des Netzbetreibers/Drittanbieters angewendet. Die Funktionen sind unten beschrieben.

Wirkleistung

Im Allgemeinen gilt die Gradientenbegrenzung immer für Sollwerte.

Im PV-Eigenverbrauchsmodus werden interne konstante Sollwerte angewendet. Da diese Sollwerte konstant sind und sich nicht ändern, hat die Gradientenbegrenzung keine Wirkung.
Im Band-Shaving-Modus hat die Gradientenbegrenzung eine Wirkung, da sich die intern erzeugten Sollwerte im Laufe der Zeit ändern.
Im Closed-Loop-Betrieb, wenn sich ein Sollwert ändert, springt der Stellwert immer auf die gemessene tatsächliche Stromproduktion. Dies verhindert Verzögerungen bei der Leistungsanpassung des Systems.

Ramp-Up	Der für den Ramp-Up konfigurierte Gradient gilt nur für den neuen Sollwert des Netzbetreibers/Drittanbieters, wenn dieser die Wirkleistungsabgabe erhöht.
Ramp-Up/Ramp-Down	Sie können separate Gradienten für die Erhöhung und Reduzierung der Wirkleistung definieren: Gradient (ramp-up) Gradient (ramp-down)
Soft-Start	Ein Soft-Start-Gradient wird angewendet, wenn die Wirkleistung am Netzanschlusspunkt ≤ 0 W beträgt. Der Gradient bleibt in Kraft, bis der neue Sollwert erreicht ist. Beispiel: Wenn die Wirkleistung 0 W und der Sollwert 0 % beträgt, dann: Der Sollwert ändert sich von 0 % auf 100 % Der Soft-Start bleibt aktiv, bis der Sollwert von 100 % erreicht ist. Für ein Gradient von 1 %/s wird der Soft-Start-Gradient 100 Sekunden lang angewendet.
Aktivierung	Nur über den Toggle in der Benutzeroberfläche
Konfiguration der Gradienten	Über die Benutzeroberfläche

Blindleistung

Ramp-Up	Gilt für den neuen Sollwert des Netzbetreibers
Aktivierung	Nur über den Toggle in der Benutzeroberfläche

Beispiele

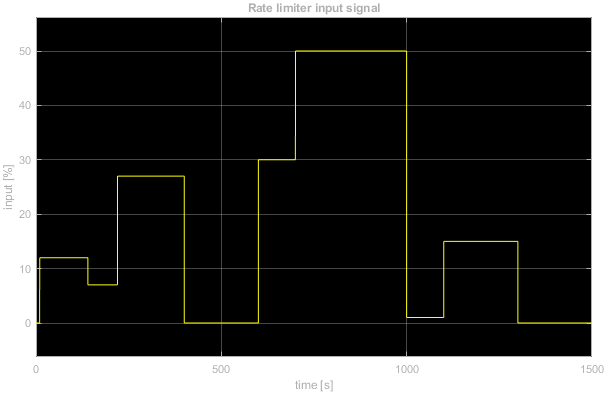

	Sollwert Netzbetreiber Eingangssignal	Ausgangssignal

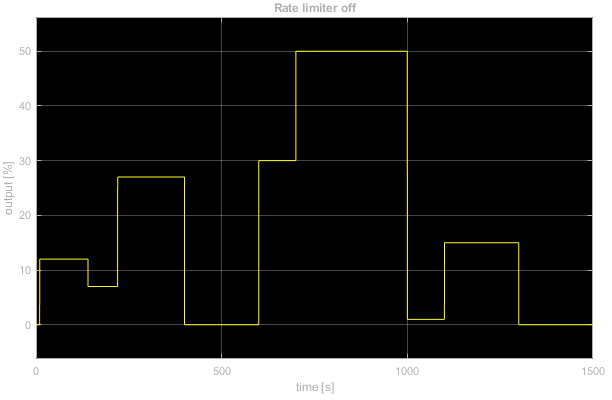

Gradientenbegrenzung aus

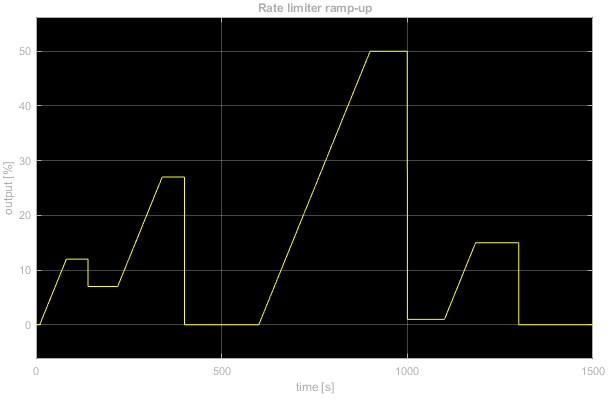

Ramp-Up

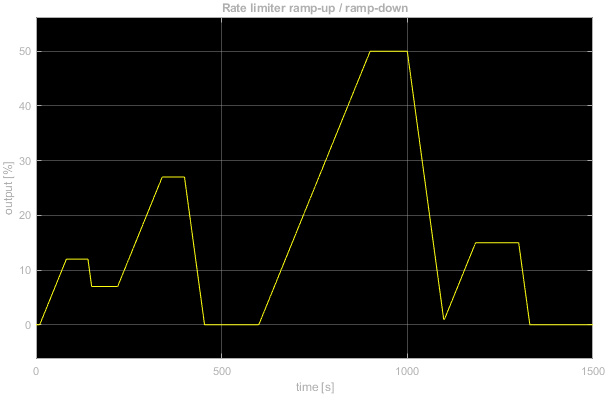

Ramp-Up/Ramp-Down

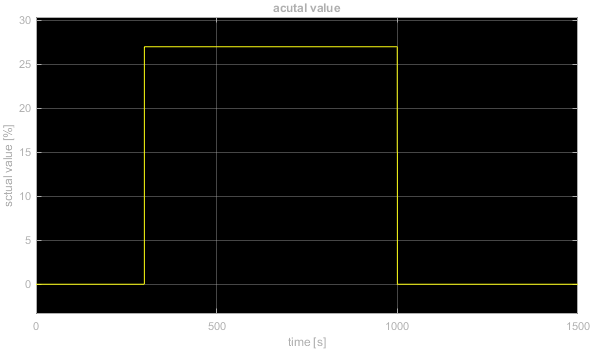

Soft-Start
