Diagramme
Zuletzt geändert:
Sie können die von Ihren Geräten gemessenen Werte unter Cockpit > Diagramme ansehen. Die Messungen werden in Werten im 1-Minuten-Intervall angezeigt. Diese Funktion kann z.B. zu Troubleshooting-Zwecken verwendet werden. Hier ist eine Übersicht über die Funktionen:
.png?inst-v=1f6019b9-2f9b-4a56-abf5-e40a7b5f8725)
.png?inst-v=1f6019b9-2f9b-4a56-abf5-e40a7b5f8725)
Diagramme
Nr. | Name | Details |
|---|---|---|

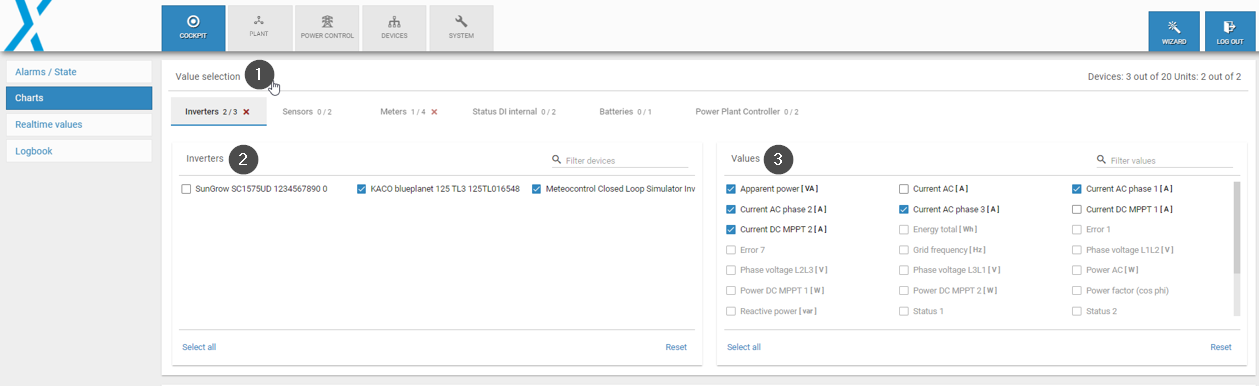

1 | Wertauswahl | Die aktive Gerätekategorie ist blau unterstrichen. Beispiel: „Wechselrichter 1/2“ bedeutet, dass zwei Wechselrichter konfiguriert sind und Sie einen ausgewählt haben, um ihn anzuzeigen. Wählen Sie Alle auswählen, um alle Werte für eine Kategorie auszuwählen. |
2 | Konfigurierte Geräte | Setzen Sie ein Häkchen neben das/die Gerät(e), die Sie im Diagramm sehen möchten. |
3 | Werte | Setzen Sie ein Häkchen neben die Werte, die Sie anzeigen möchten. Mehrere Auswahlmöglichkeiten sind möglich. Klicken Sie auf Alle auswählen, um alle Werte einer Kategorie auszuwählen. |

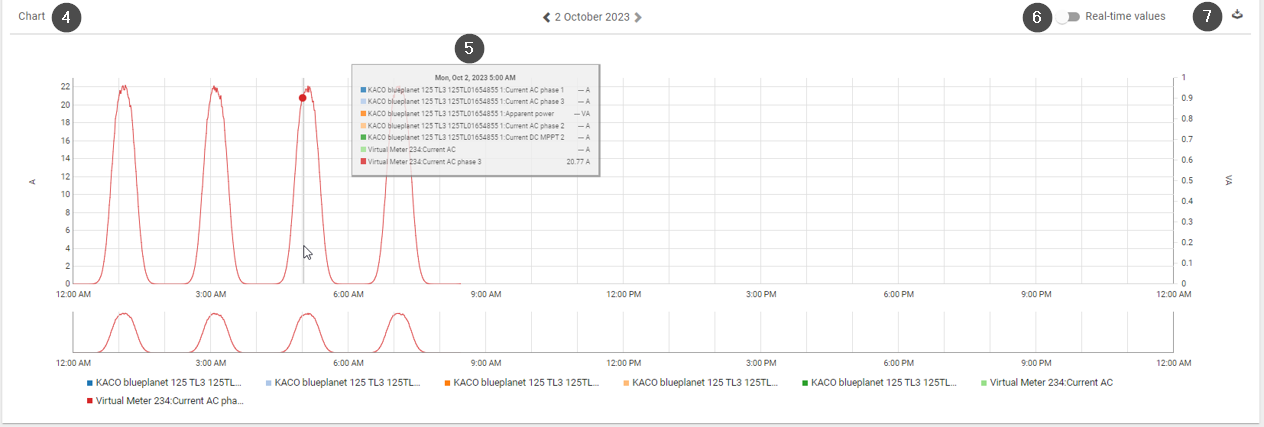

4 | Diagramm | Alle Geräte und Werte, die Sie ausgewählt haben, werden als Diagramm angezeigt. Hier können viele verschiedene Parameter dargestellt werden. Sie können in die Diagramme hinein- und herauszoomen und eine Vielzahl von Zeiträumen anzeigen, z. B. von 6 Monaten bis 5 Minuten. |
5 | Cursor | Bewegen Sie den Cursor über das Diagramm, um die Werte an jedem Punkt für jedes Gerät anzuzeigen. |
6 | Echtzeitwerte | Aktivieren Sie den Toggle, um Echtzeitwerte anzuzeigen, sofern diese verfügbar sind. Siehe Echtzeitwerte. |
7 | Diagramm herunterladen | CSV-Datei des Diagramms herunterladen |
Hinweis
Cos phi (auchcos φ oder Leistungsfaktor) ist ein berechneter Wert.
Wenn mehrere reale Zähler zu einem virtuellen Zähler kombiniert werden, wird der cos phi-Wert anhand der folgenden Formel berechnet:
cos phi Formel
Variablen
P ist die gemessene Wirkleistungssumme aller Phasen
Q ist die gemessene Blindleistungssumme aller Phasen
tan-1 stellt die Arctangensfunktion dar
sgn(Q) stellt das Sign of Q dar. Wenn Q untererregt ist, ist es -1, andernfalls ist es 1
Alle Messwerte der einzelnen Zähler werden ignoriert.
