Reglerbetrieb: Standalone, Master, Slave

Zuletzt geändert: 03 Mar 2025

Standalone-Modus einrichten

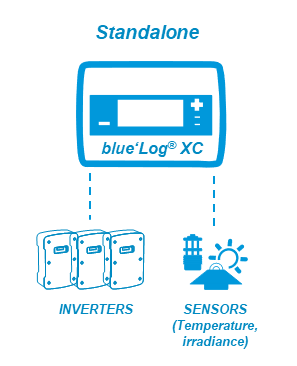

Im Standalone-Modus wird nur ein blue'Log zur Regelung Ihrer Anlage verwendet.

Voraussetzungen

• Ihre Wechselrichter sind mit einem einzigen blue'Log verbunden

Schritte

1. Navigieren Sie zu Power Control > Betriebsdaten > Reglerbetrieb > Standalone-Button aktivieren.

2. Ein Fenster erscheint mit der Frage, ob Sie das Betriebsmodus ändern möchten. Wählen Sie OK.

3. Wählen Sie Speichern.

Über den Master-Slave-Modus

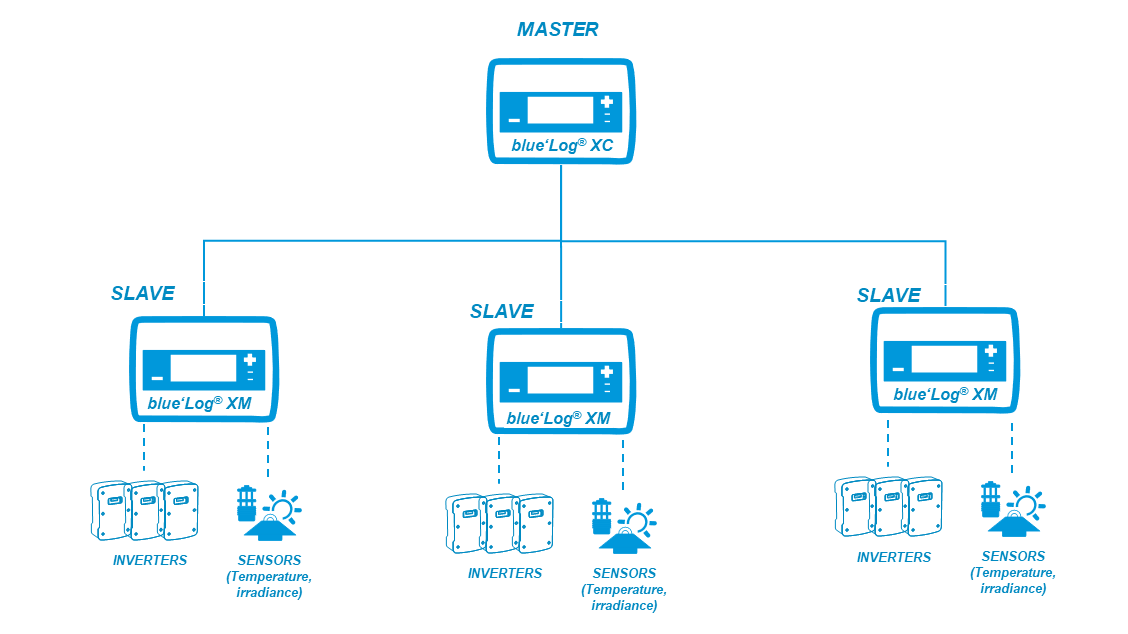

Für einen Master-Slave-Modus müssen Sie feststellen, ob Ihre Wechselrichter mit einem einzigen blue'Log oder mehreren blue'Logs verbunden sind. Für jeden Netzanschlusspunkt kann nur ein Master Teil des Regelkreises sein. Alle anderen blue'Logs müssen im Slave-Modus betrieben werden. Die folgende Grafik veranschaulicht ein typisches Szenario:

Master-Modus einrichten

Mehrere blue'Logs erforderlich für die Regelung Ihrer Anlage. Die Geräte laufen im Master-Slave-Betrieb. Der Master blue'Log XC sendet Signale an einen Slave blue'Log XM.

Voraussetzungen

• Ihre Wechselrichter sind mit zwei oder mehr blue'Logs verbunden

• Firmware: Master und Slave müssen die gleiche Firmware haben

Schritte

1. Gehen Sie zu Power Control > Betriebsdaten > Reglerbetrieb > Master -Button aktivieren.

2. Ein Fenster erscheint mit der Frage, ob Sie das Betriebsmodus ändern möchten. Wählen Sie OK.

3. Der blue'Log sucht automatisch nach blue'Logs im selben Netzwerk. Diese werden im Bereich Slaves angezeigt.

4. Wählen Sie in der Spalte Aktionen das Link-Icon aus, um anzuzeigen, dass der blue'Log ein Slave ist. Ein grünes Häkchen erscheint neben dem Namen des blue'Logs. Alternativ können Sie auch mehrere Slaves auswählen, indem Sie das Kästchen ankreuzen und Ausgewählte verbinden auswählen.

Hinweis

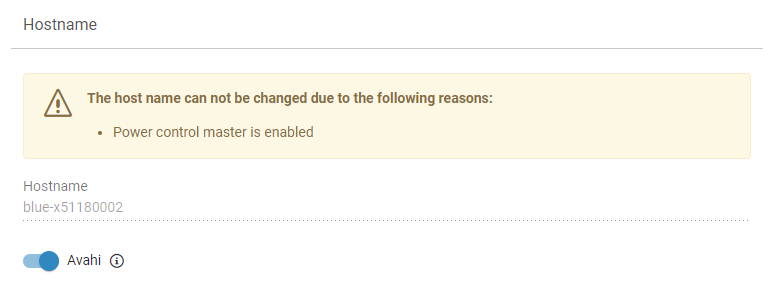

Wenn Slaves nicht automatisch gefunden werden, überprüfen Sie, ob der Avahi Toggle unter System > Ethernet > Hostname aktiviert ist.

Wenn dies nicht funktioniert:

• Ohne Hybrid-EMS: Navigieren Sie zu Power Control > Reglerbetrieb> Slaves.

• Mit Hybrid-EMS: Navigieren Sie zu Power Control >Reglerbetrieb> Slaves.

• Wählen Sie Gerät über IP hinzufügen. Gib die IP-Adresse ein und wähle OK.

Slave-Modus einrichten

Im Slave-Modus empfängt ein Slave blue'Log XM Signale vom Master blue'Log XC.

Voraussetzungen

• Ein blue'Log XM oder XC, der über Ethernet mit einem blue'Log XC verbunden ist

• Firmware: Master und Slave müssen die gleiche Firmware haben

Für den Slave-Modus muss das Master-Gerät zuerst eine Verbindungsanfrage senden.

Der Name des Master blue'Logs erscheint unter Power Control > Reglerbetrieb > Zugewiesener Master. Wenn ein Gerät im Slave-Modus betrieben wird, werden die Sidebar-Elemente Wirkleistung und Blindleistung ausgegraut
