Alarm-/Status Konfiguration

Zuletzt geändert: 27 Feb 2025

Sie können Alarme konfigurieren, um über technische Probleme mit Ihrem blue'Log und den angeschlossenen Geräten informiert zu werden.

Sie können Alarme unter Cockpit > Alarme/Status anzeigen.
Alarme können zusätzlich per E-Mail gesendet werden.
VCOM-BENUTZER Durch das Aktivieren eines Alarmtyp-Toggles (z. B. Gerätealarm) überträgt der blue'Log Alarme automatisch an VCOM.

Alarme und Benachrichtigungszeitraum aktivieren

Voraussetzungen

Gerätestatusalarme: ab Firmware 22.0.0.
Power Control Alarme: ab Firmware 27.07. Für Firmware-Versionen unter 27.0.7 finden Sie die Power Control Alarme unter Gerätealarm.
Alle anderen Alarme sind mit allen Firmware-Versionen verfügbar.

Schritte

Navigieren Sie zu Anlage > Alarm/Status Konfiguration > Alarm/Status Konfiguration.
Aktivieren Sie den Toggle für die erforderlichen Alarmtypen.
Unter Aktive Benachrichtigungszeit wählen Sie den gewünschten Benachrichtigungszeitraum aus.
- Standard: 24 Stunden
- Sonnenaufgang bis Sonnenuntergang: Geben Sie die Breite und Länge des Standorts sowie die gewünschte Zeitverschiebung ein. Beispiel: Wenn die Zeit auf 6:00 Uhr - 18:00 Uhr mit einer Verschiebung von 10 eingestellt ist, werden die Benachrichtigungen von 6:10 Uhr bis 17:50 Uhr gesendet.

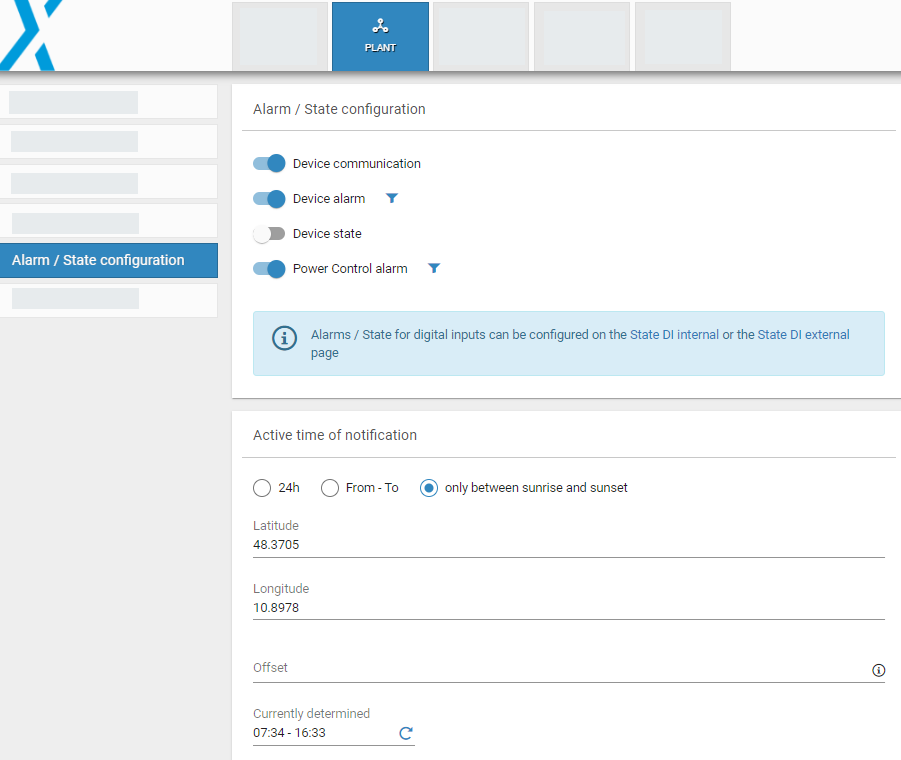

Activate an alarm and configure email notifications — Alarm aktivieren und E-Mail-Benachrichtigungen konfigurieren

E-Mail-Benachrichtigungen einrichten

Navigieren Sie zu Alarme zusätzlich per E-Mail erhalten.
Geben Sie die E-Mail-Empfänger ein und trennen Sie mehrere Empfänger mit einem Komma.
- VCOM-BENUTZER Alarme werden in das Alarme-Portlet in VCOM übertragen und angezeigt.
- Nicht-VCOM-Benutzer: Sie können wählen, ob Sie Alarme per E-Mail erhalten möchten.
Wählen Sie die Sprache für Alarmbenachrichtigungen.
- Standard: English (Wenn die Alarme nicht in allen Sprachen verfügbar sind)
- VCOM-BENUTZER Die Sprache, in der Alarme gesendet werden, hängt von Ihren VCOM-Spracheinstellungen ab.

Unerwünschte Benachrichtigungen ausschließen

Der Filter ermöglicht es Ihnen, bestimmte Fehler-/Ereigniscodes von Benachrichtigungen auszuschließen. Dies ist nützlich, wenn Sie Benachrichtigungen für bestimmte Probleme (zum Beispiel Kommunikationsfehler) vermeiden möchten.

Voraussetzungen

Gerätestatusalarme: ab Firmware 22.0.0.
Power Control Alarme: ab Firmware 27.07. Für Firmware-Versionen unter 27.0.7 werden die Power Control Alarme unter Gerätealarm aufgeführt.
Alle anderen Alarme sind in allen Firmware-Versionen verfügbar.

Schritte

Navigieren Sie zu Anlage > Alarm/Statuskonfiguration.
Wählen Sie den Filter neben dem Alarmtyp aus, den Sie ausschließen möchten.
Ein Fenster erscheint. Geben Sie den Fehler- oder Ereigniscode für die Alarme ein, die Sie ausschließen möchten. Die relevanten Fehler- oder Ereigniscodes finden Sie unter Cockpit > Alarme/Status> Fehlercode.

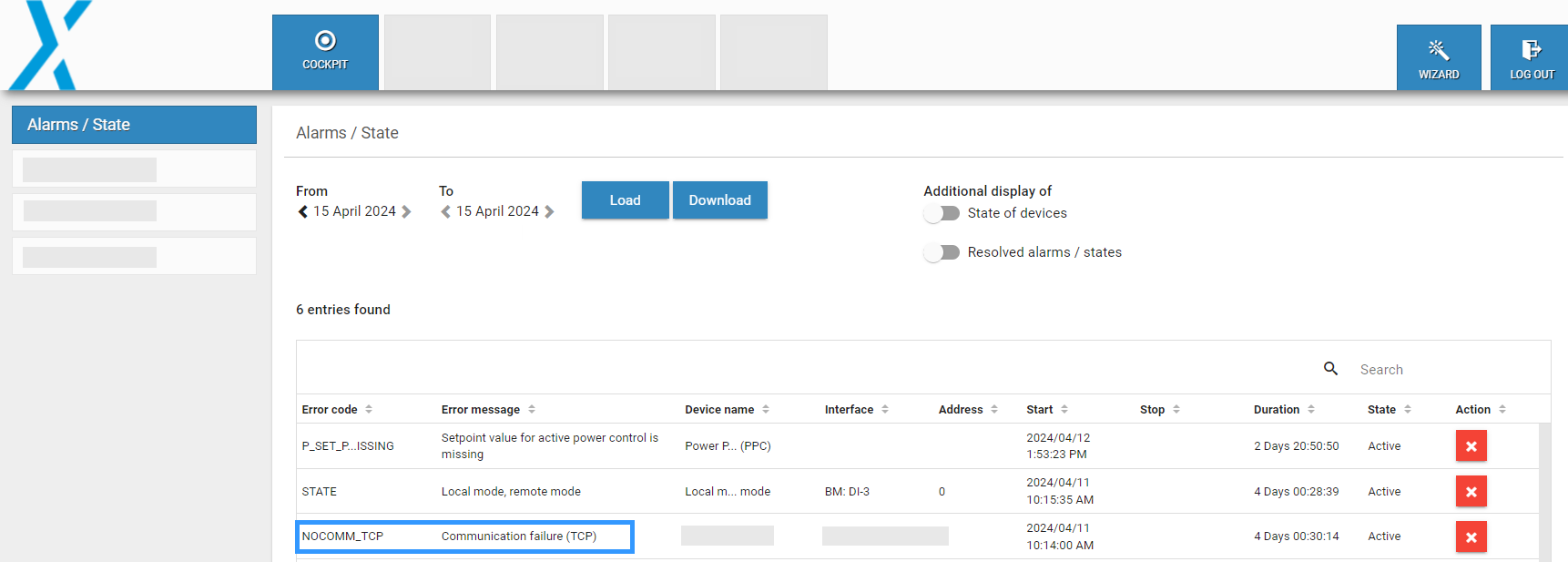

Example of an undesired notification — Beispiel einer unerwünschten Benachrichtigung

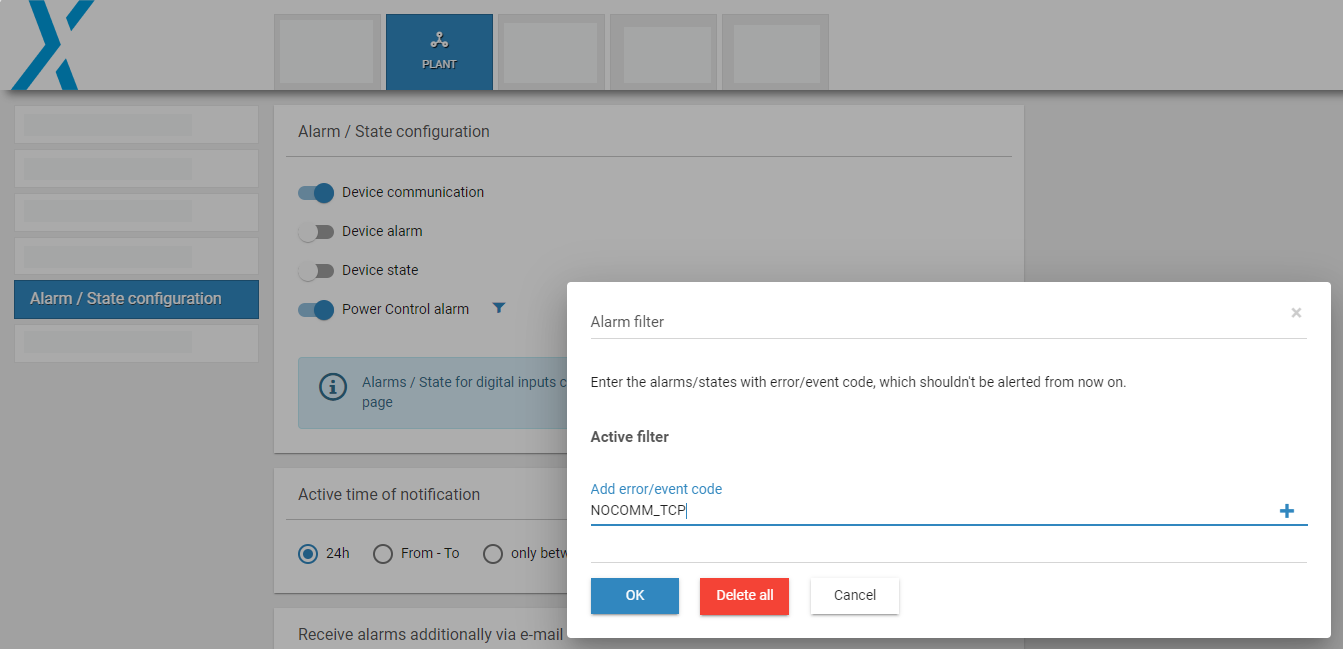

Activate a filter for undesired notifications — Einen Filter für unerwünschte Benachrichtigungen aktivieren

Alarme und Status-Typen

Name	Details
Gerätekommunikation	Aktivieren Sie den Toggle, um Benachrichtigungen über RS485- oder TCP/Ethernet-Kommunikationsfehler zu erhalten. Fehlerbehebung: Stellen Sie sicher, dass das Gerät funktioniert, eine Kabelverbindung besteht und dass die Kommunikationsschnittstelle des Geräts korrekt konfiguriert und aktiviert ist.
Gerätealarm	Aktivieren Sie den Toggle, um Benachrichtigungen über Geräte zu erhalten, die mit dem blue'Log verbunden sind, wie Wechselrichter und Zähler. Beispiel (Sunspec-Allianz-kompatibler Wechselrichter): Ereigniscode: Inverter-Evt1-1 Benachrichtigung: DC-Überspannung
Gerätestatus	Aktivieren Sie den Toggle, um Benachrichtigungen über den Status von Geräten zu erhalten, die mit dem blue'Log verbunden sind, zum Beispiel Wechselrichter und Zähler. Beispiel (Sunspec-Allianz-kompatibler Wechselrichter): Ereigniscode: Inverter-St-3 Benachrichtigung: Das Gerät wird gestartet
Power Control Alarm	Aktivieren Sie den Toggle, um Benachrichtigungen über Probleme mit Power Control zu erhalten. Hier ist eine Liste von Power Control Alarmen: Power Control Alarme (auswählen, um zu erweitern) Sollwert kann nicht ermittelt werden, da ein Kabelbruch erkannt wurde Istwert für Messwertrückmeldung fehlt Automatische Netztrennung ausgelöst Limited Frequency Sensitive Mode - Overfrequency (LFSM-O) aktiviert, da sich die aktuelle Netzfrequenz oberhalb der konfigurierten Frequenzschwelle befindet Limited Frequency Sensitive Mode - Overfrequency (LFSM-U) aktiviert, da sich die aktuelle Netzfrequenz unterhalb der konfigurierten Frequenzschwelle befindet Mindestens ein Slave konnte sich nicht mit dem Master verbinden Mindestens ein Slave hat die Verbindung zum Master verloren Power Control nicht unterstützt Start/Stopp nicht unterstützt Sollwert für Wirkleistungsregelung fehlt Sollwert für Blindleistungsregelung fehlt Der Betrieb bei Störung wurde aktiviert und ein System-Rückfallwert wird als Sollwert verwendet, bis ein gültiger Sollwert empfangen wird Sollwert kann nicht ermittelt werden, da ein Geberfehler (Überstrom) erkannt wurde.

Hinweis

Um Alarme/Status für Digitaleingänge zu konfigurieren, siehe Status DI intern und Status DI extern.

Hinweis

Wenn ein verbundenes Gerät übermäßige Alarme oder Status sendet, wird das System automatisch Alarm- und/oder Statusbenachrichtigungen deaktivieren. Sie werden eine der folgenden Benachrichtigungen erhalten:

ALARM_DB_FULL: Alarmdatenbank ist voll / das Alarmieren des Geräts wurde deaktiviert
STATE_DB_FULL: Die Statusdatenbank ist voll / Die Alarmierung des Geräts wurde deaktiviert
POWER_CONTROL_ALARM_DB_FULL: Datenbank für Power Control Alarme ist voll

VCOM-BENUTZER Außerdem bietet die Funktion Smart Alarms in VCOM eine effiziente Möglichkeit, unerwünschte Alarme zu verwalten.
